Арочные гофролисты

Арочные гофролисты для больших конструкций в СПб

Надежное и экономичное решение для быстровозводимых ангаров и складов. Цена от 105.90 руб./пог.м. Срок производства 1-3 дня, доставка 2-5 дня, гарантия 15 лет. Минимальный заказ от 50 м².

Смотреть каталогНаписать нам

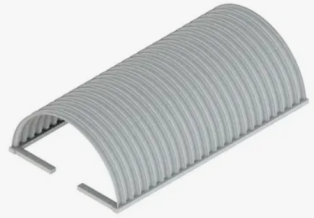

Как устроен арочный гофролист

Радиусный профилированный лист получают из стальной заготовки, которую после прокатки формуют по заданной дуге. В результате элемент совмещает продольные ребра жесткости и заранее рассчитанную кривизну. Такая геометрия удобна там, где оболочка здания должна повторять форму арки без набора большого количества коротких прямых сегментов. Нагрузка передается по изогнутой поверхности, а профиль помогает листу сохранять пространственную устойчивость. При проектировании учитывают пролет, шаг опор, толщину металла, высоту гофры и фактический радиус конструкции.

Для отдельных узлов рядом с основной оболочкой может использоваться сетка, если проектом предусмотрены защитные, вентиляционные или ограждающие вставки; при этом она выполняет вспомогательную функцию и не заменяет несущий арочный лист.

Галерея решений

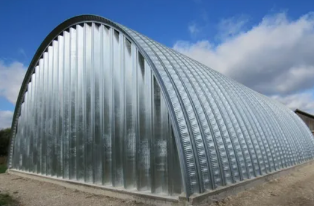

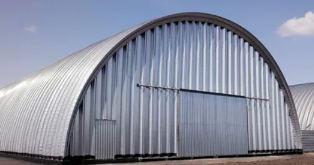

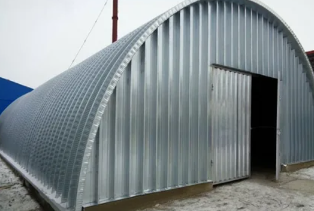

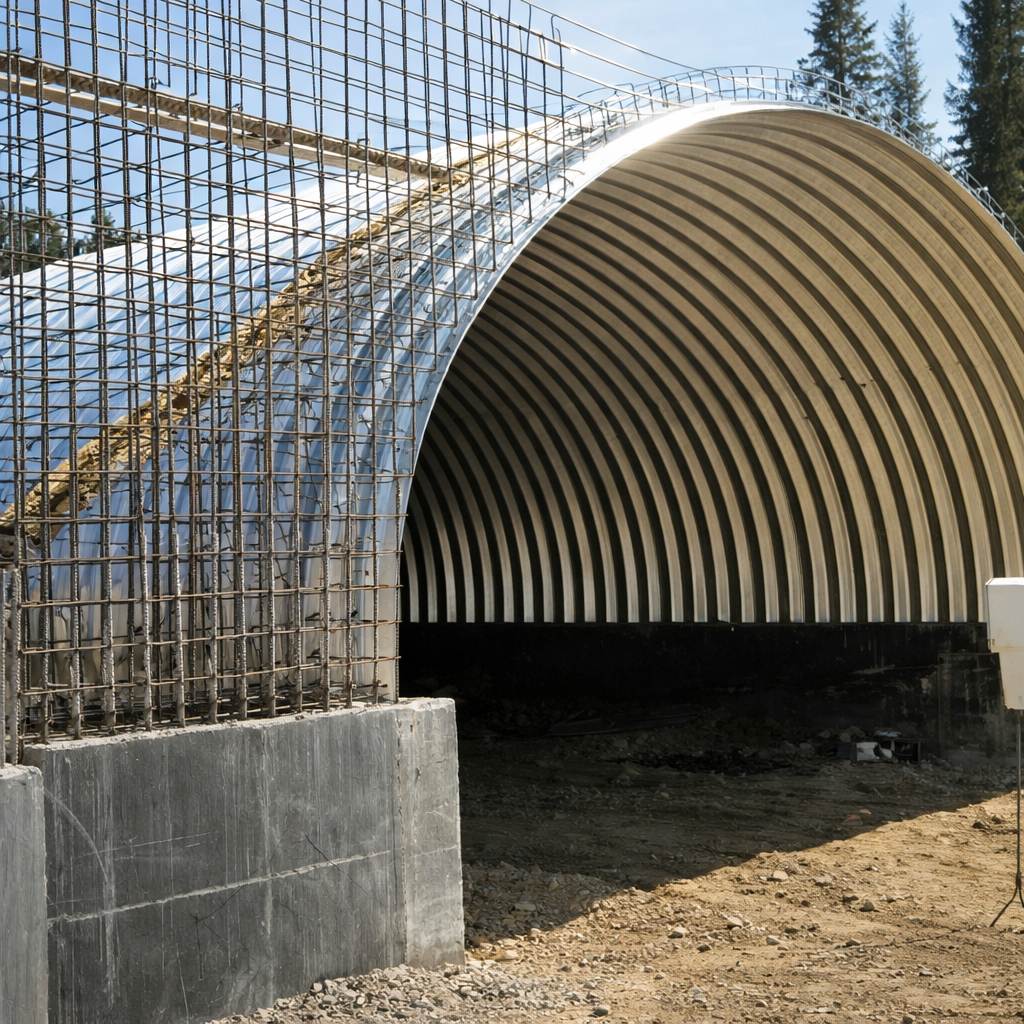

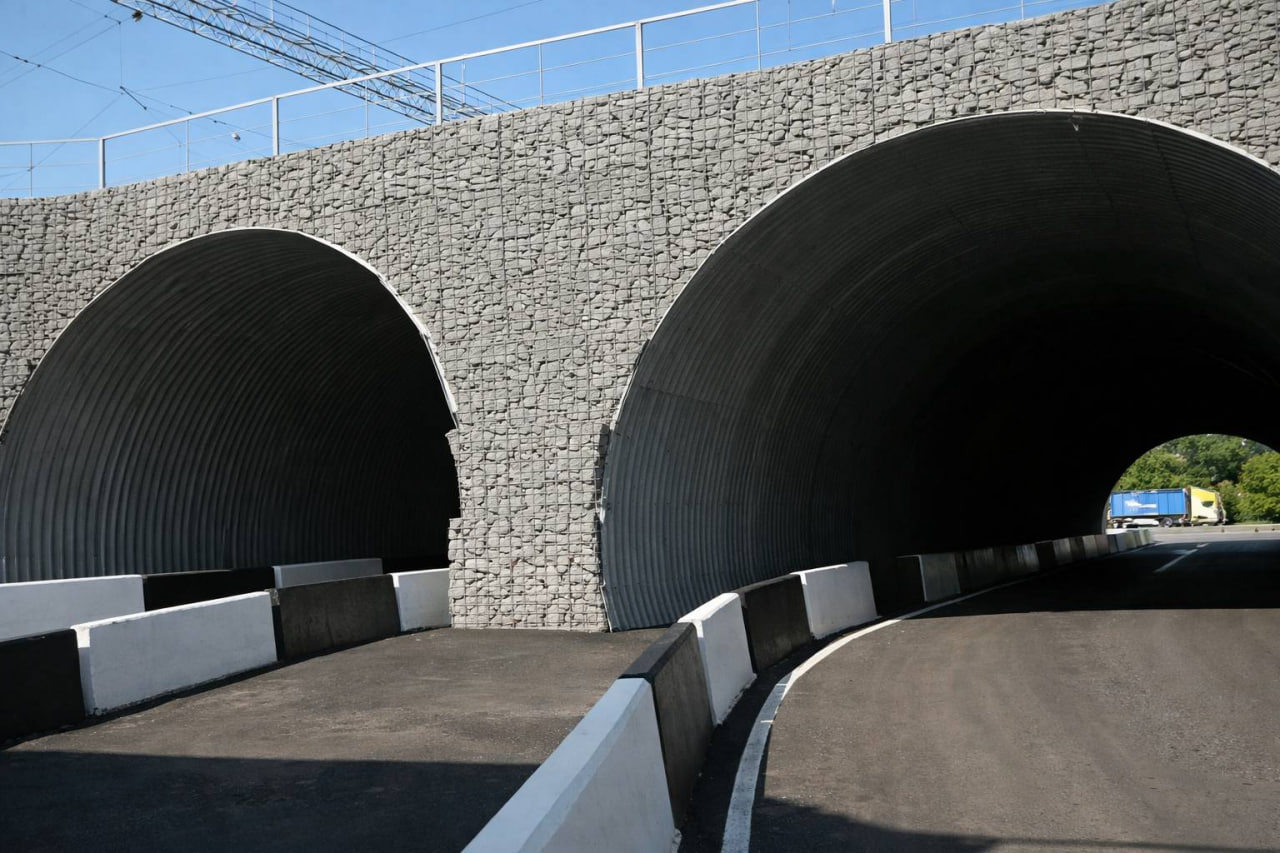

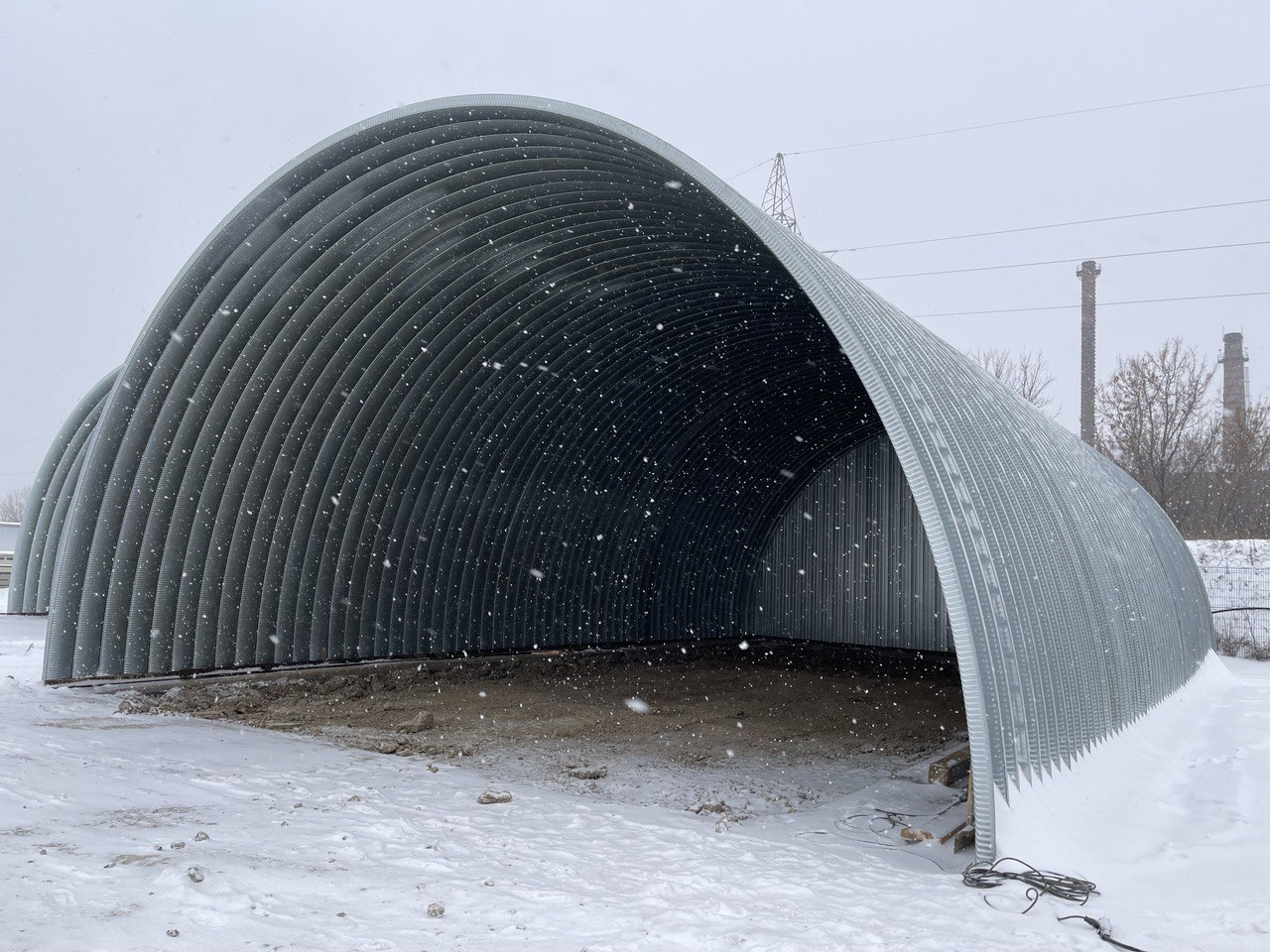

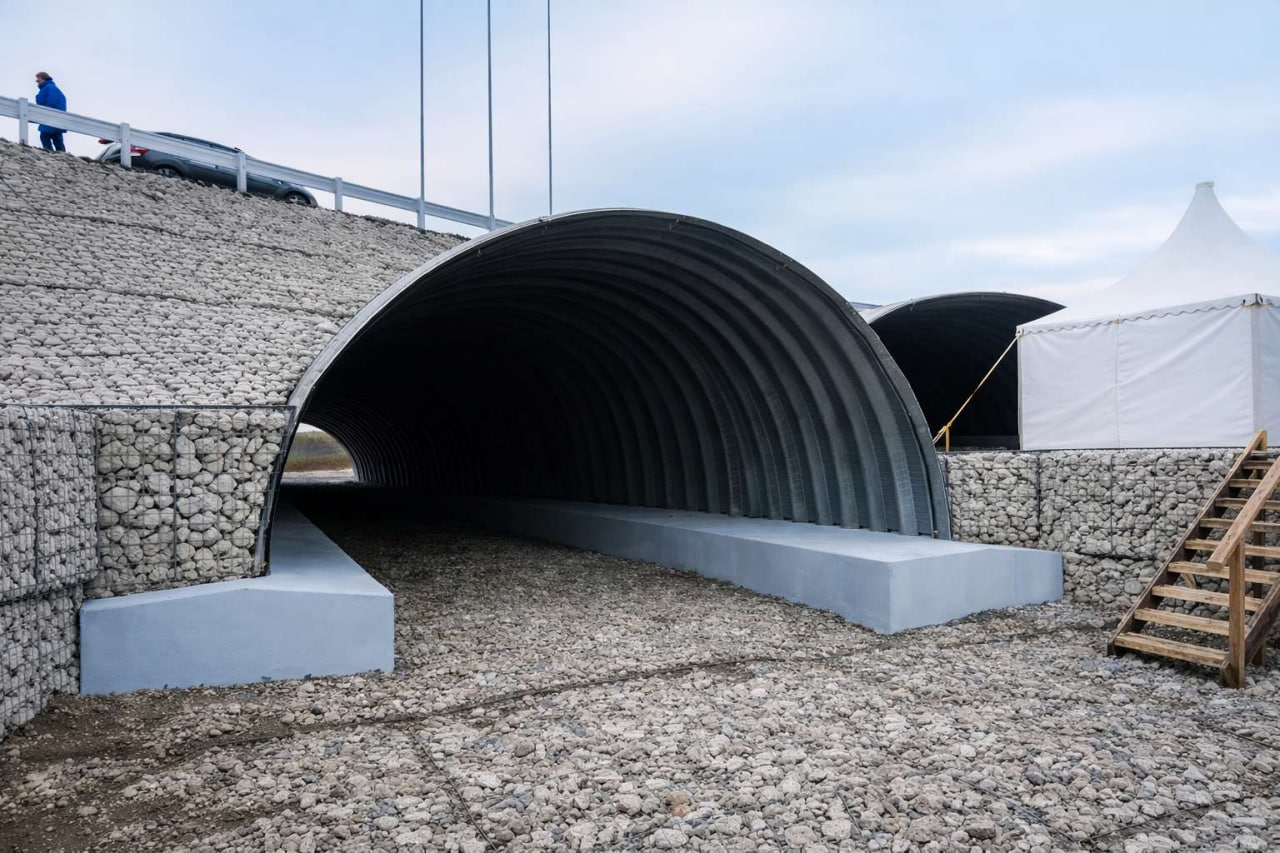

Примеры радиусных листов в составе бескаркасных и каркасных сооружений.

Почему радиусная форма удобна в крупных сооружениях

Варианты исполнения

Выбор профиля зависит не от внешнего вида, а от расчетной схемы. Для обычных пролетов применяют лист с умеренной высотой гофры и радиусом, соответствующим проектной дуге. Если сооружение воспринимает повышенную снеговую или ветровую нагрузку, используют более жесткое исполнение и увеличенную толщину стали. Для компактных козырьков, навесов и защитных оболочек востребованы элементы малого радиуса, способные повторять более крутой изгиб.

Подготовка листов к монтажу

До подъема на конструкцию пачки размещают на ровном основании и защищают от контакта с влагой и загрязнениями. Для пакетирования и стяжки может применяться штрипс, после фиксации которого важно исключить чрезмерное давление на кромки и декоративное покрытие. Перемещать длинномерные элементы следует так, чтобы они не перегибались под собственной массой и не ударялись о жесткие части строповочного оборудования.

Перед установкой проверяют радиус дуг, положение крайних опор и шаг каркаса. Если основание имеет заметное отклонение от проектной геометрии, лист начинает принудительно деформироваться уже при затяжке крепежа. Это повышает напряжение в замках, усложняет совмещение соседних элементов и может привести к волнистости поверхности.

Монтажные узлы и типичные ошибки

Фиксацию ведут последовательно, контролируя положение каждой следующей полосы относительно предыдущей. Боковое соединение выполняют с нахлестом в одну волну, а продольное — от 200 мм. Для герметизации стыков применяют бутилкаучуковую ленту или совместимый герметизирующий состав. Саморезы с EPDM-шайбой затягивают без чрезмерного усилия: шайба должна уплотнить отверстие, но не быть раздавленной. После резки металлическую стружку удаляют с поверхности, а поврежденные кромки защищают от коррозии.

Где применяют радиусный профилированный лист

Основная сфера — оболочки ангаров, складских зданий, навесов, зернохранилищ и технических сооружений. Материал подходит как для каркасной схемы, где лист крепится к дугам или обрешетке, так и для решений, в которых профиль участвует в формировании самонесущей арки. Отдельное направление — защитные кожухи для оборудования и участки кровли со сложной криволинейной геометрией.

Если требуется сооружение, рассчитанное на последующую разборку и повторную сборку, стоит рассмотреть сборно-разборные арочные ангары, поскольку в них геометрия оболочки и соединений изначально подчинена модульной схеме, а не только форме постоянного здания.

Как подобрать исполнение под проект

Начинают с геометрии сооружения: пролета, высоты подъема арки, длины здания и расположения опор. Затем определяют расчетные воздействия и выбирают сочетание толщины стали, высоты гофры и марки металла. Для влажных условий в СПб особенно важна целостность защитного слоя и правильное оформление мест реза, поскольку открытая кромка чувствительнее к коррозионному воздействию, чем заводская поверхность.

Покрытие также подбирают по режиму эксплуатации. Оцинкованное исполнение практично для технических объектов, где декоративность вторична. Полимерный слой используют, когда дополнительно важны цвет фасада или кровли и повышенная защита внешней поверхности. При этом оттенок не влияет на несущую способность: прочность определяется сталью, толщиной, формой гофры, схемой крепления и радиусом.

Когда материал требует другого решения

Арочный профилированный лист нельзя подбирать только по толщине или внешнему виду. Для среды с активными химическими веществами стандартного покрытия может быть недостаточно, поэтому защитную систему определяют отдельно. Нежелательна и попытка сформировать более крутой изгиб непосредственно на стройплощадке: радиус должен находиться в допустимом диапазоне для конкретного профиля. Если проект требует высокой теплоизоляции ограждающей оболочки, один металлический лист не решает задачу утепления и рассматривается как часть многослойной системы.

Итог

Арочный гофролист целесообразен там, где металлическая оболочка должна сразу повторять расчетную дугу и сохранять жесткость на значительной длине. Надежность готового сооружения определяется не одним параметром, а сочетанием геометрии, толщины стали, профиля, покрытия, основания и качества соединений. Чем точнее эти характеристики согласованы на стадии проекта, тем проще получить ровную оболочку без лишнего напряжения в стыках и локальных деформаций.
