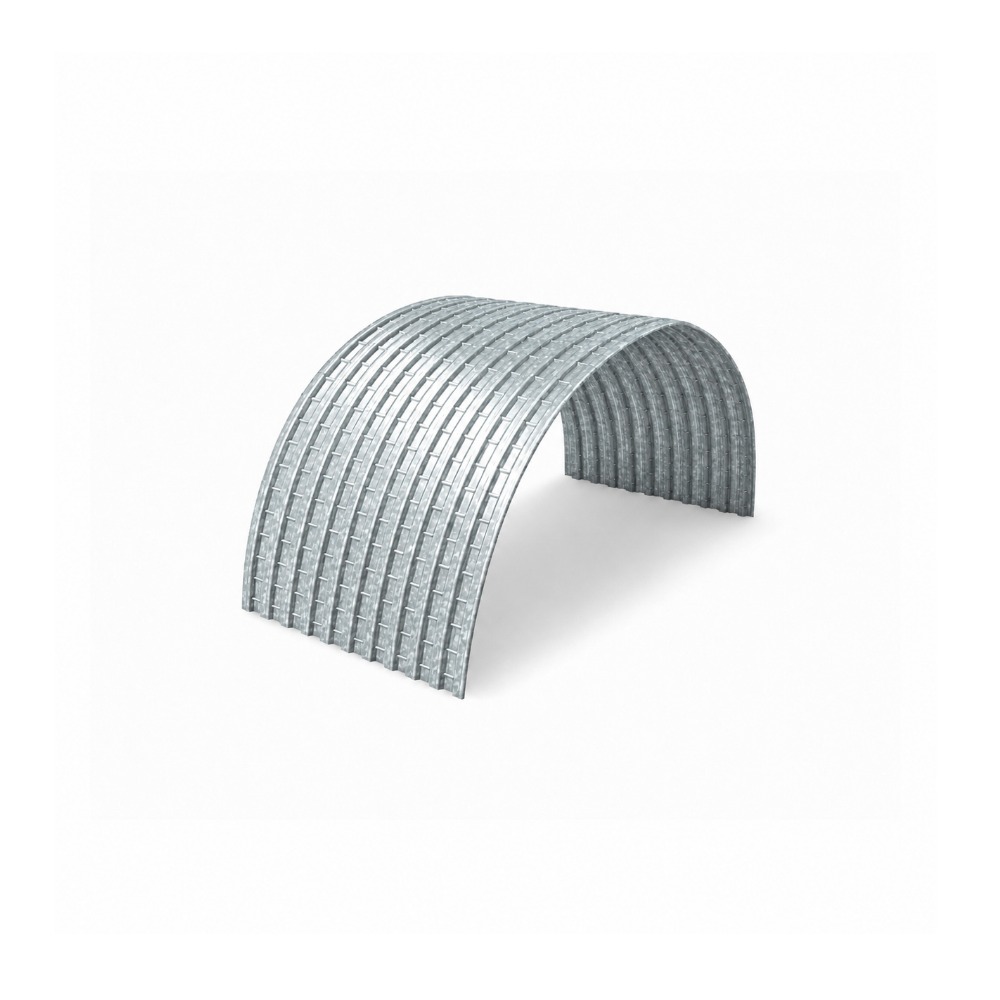

Гофролисты арочные для больших конструкций ММ60 в Санкт-Петербурге

ММ60 — радиусный гофрированный лист для крупноформатных арочных оболочек, где геометрию задают по рабочему чертежу. Стоимость — от 2176.57 руб./м2, изготовление занимает 1–3 дня, доставка по Санкт-Петербургу — 4–5 дней, гарантия — 20 лет.

Получить расчёт ММ60

ММ60: профиль для заданной дуги

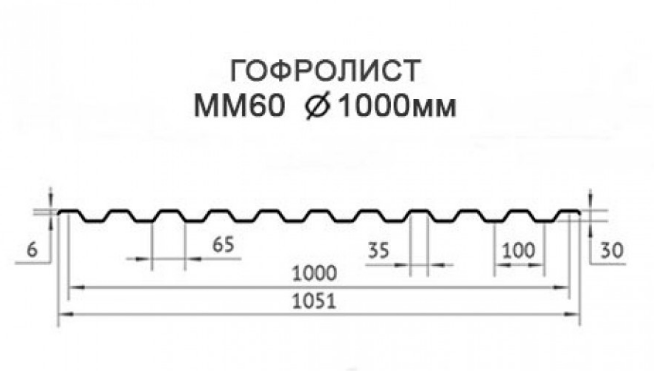

ММ60 имеет высоту профиля 60 мм. Ширина выполняется под заказ от 300 мм, длина режется в размер, радиус задаётся по чертежу.

До запуска сверяют радиус, длину сегмента, опоры и толщину стали. От этих данных зависит раскладка.

Для каких сооружений выбирают ММ60

арочные покрытия ангаров и складских корпусов;
крупные навесы, переходы и галереи с криволинейной кровлей;
защитные оболочки и тоннельные участки по проектной схеме;
объекты, где трубы, лаги и сваи образуют часть несущего контура, поэтому геометрию листов увязывают с фактическими опорами.

Для прямых плоскостей ММ60 обычно не выбирают: профиль рассчитан на радиусные решения.

ММ60 в арочной конструкции

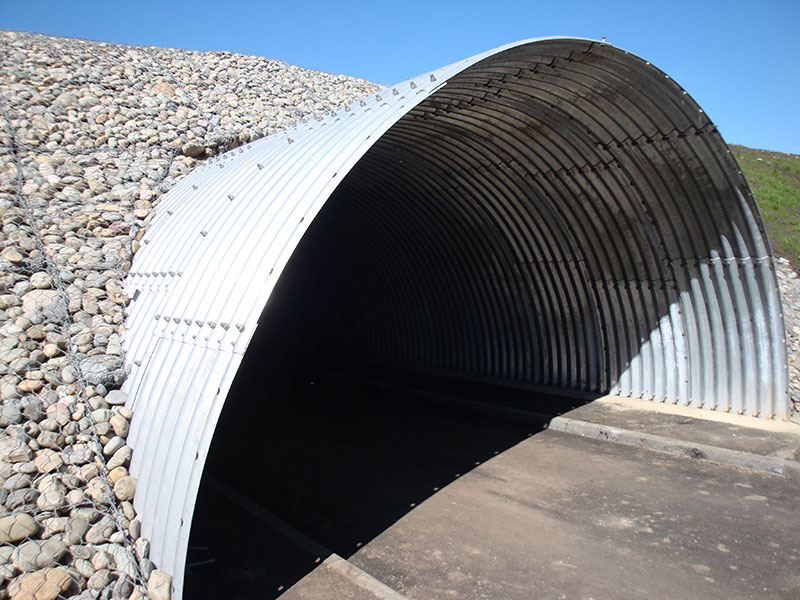

Арочный гофролист ММ60 для крупного пролёта

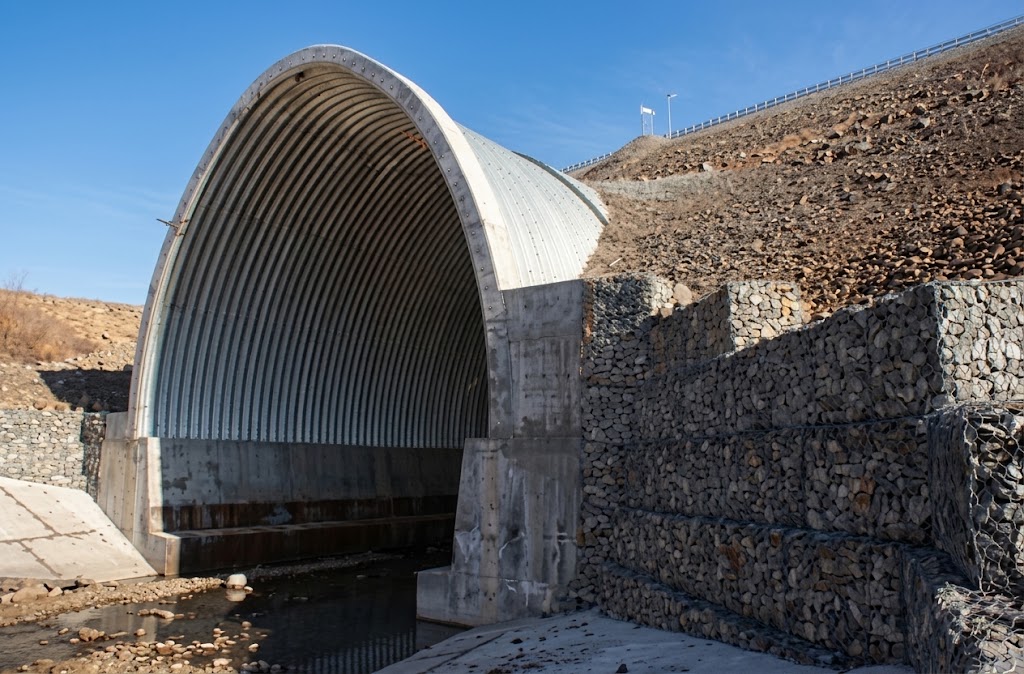

Гофрированный лист ММ60 перед установкой

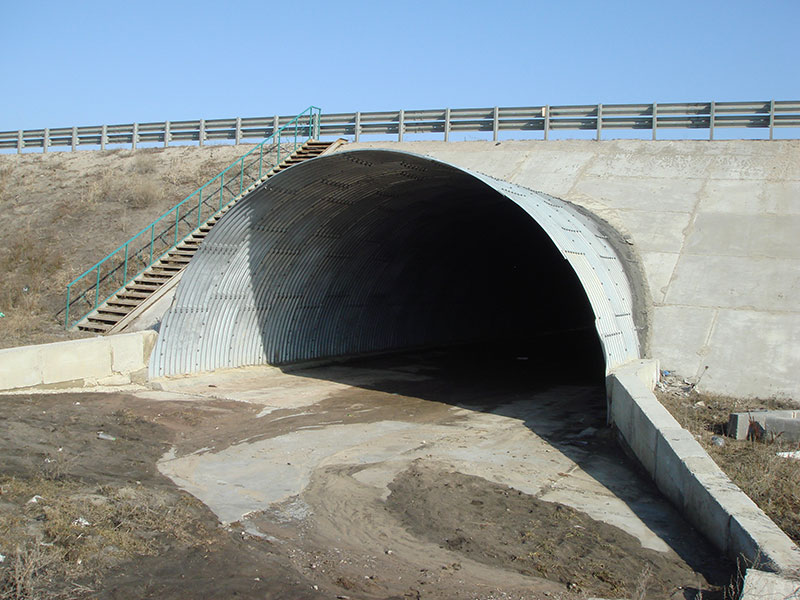

Защитная поверхность арочного листа ММ60

Данные для заказа ММ60

Ниже приведены данные серии; проектные размеры согласовывают по чертежу.

Параметр	Значение
Тип	Радиусный стальной гофролист ММ60
Назначение	Арочные оболочки и крупные металлические конструкции
Толщина изделия	Соответствует выбранной толщине листовой стали
Рабочая ширина	Уточняется после выбора раскладки и схемы сопряжения
Полная ширина	Изготавливается под заказ; для серии указано от 300 мм
Длина	Нарезается по согласованному размеру
Толщина металла	2, 3, 4, 5, 6 или 7 мм
Утеплитель	Отсутствует, это однослойное стальное изделие
Плотность утеплителя	Не применяется
Теплопроводность	Не является характеристикой теплоизоляционного сердечника
Покрытие	Оцинкованное; иное защитное исполнение уточняется перед заказом
Цвет RAL	Согласуется при выборе окрашенного варианта
Марка стали	Указывается в документах на фактическую партию
Высота профиля	60 мм
Соединение	По рабочему узлу конкретного сооружения
Вес	Зависит от толщины, габаритов и радиуса карты
Пожарные данные	По документации выбранного исполнения
Рабочие условия	Определяются проектом и видом защитного слоя
Основание	Рассчитанный металлический каркас либо иная проектная опора
Фиксация	Тип метизов назначается в узле крепления
Шаг фиксации	Назначается после расчёта нагрузок
Нахлёст	Размер задаётся рабочей документацией
Герметизация	Выполняется там, где этого требует схема водозащиты
Хранение	На устойчивых ровных опорах с защитой от воды и повреждения кромок
Ограничения	Для ответственных оболочек требуется расчёт, а не подбор «по аналогии»

Толщину выбирают по пролёту, шагу опор, нагрузкам и схеме соединений.

Перед выпуском сверяют проектную дугу с фактическим положением ферм.
После подрезки кромку очищают и восстанавливают повреждённую защиту подходящим составом.
Изменение шага опор после изготовления требует повторной проверки раскладки.

Для нестандартной дуги к заявке прикладывают размерный разрез.

Как может комплектоваться заказ ММ60

Оцинковка

Защитный слой

Оцинкованное исполнение выбирают по условиям проекта.

Радиус

Геометрия дуги

Радиус задают индивидуально по фактической геометрии.

Сталь

Подбор толщины

Толщину выбирают по нагрузкам и опорной схеме.

Дополнительно к товару

Фасонные элементы

Детали для оформления торцов, переходов и примыканий арочной оболочки.

Подробнее

Крепёж

Метизы и уплотняющие материалы, подобранные под рабочий узел.

Подробнее

Что согласовать до передачи заказа в цех

Если применяется арочный профнастил, его радиус и линию перехода заранее увязывают с ММ60.

Фактический радиус и длину каждой зоны криволинейного покрытия.
Положение продольных и поперечных опор.
Толщину стали, тип защиты поверхности и требования к внешнему виду.
Способ разгрузки длинномерных карт и место складирования у зоны подъёма.

ММ60 заказывают подрядчики, производители металлоконструкций и промышленные предприятия.

Стоимость партии ММ60

Стоимость — от 2176.57 руб./м2. Расчёт зависит от толщины, объёма, радиуса, длины карт и логистики. Купить недорого напрямую от производителя можно по ведомости; цена за объём с доставкой определяется для конкретного адреса.

Изготовление и логистика по Санкт-Петербургу

После согласования размеров выпуск занимает 1–3 дня, доставка — 4–5 дней. Для длинных карт заранее готовят подъезд и ровные опоры.

Как принять материал на объекте

При приёмке сверяют маркировку, геометрию, торцы и состояние поверхности.

Криволинейные карты размещают на подготовленных прокладках без точечных перегибов.
При перемещении не допускают трения листа о лист.
Намокшую упаковку открывают, чтобы внутри пачки не сохранялась влага.
Площадку хранения выбирают вне зоны сварочных работ и летящей металлической стружки.

Где заказать ММ60 в Санкт-Петербурге

Для расчёта нужны площадь, радиус, длина, толщина, опоры и адрес. Минимальная партия — 50 м²; заказать по размерам можно после согласования раскладки.

Что входит в комплект поставки

Партию дополняют метизами, уплотнителями и примыканиями. Если рядом установлены сэндвич-панели, переход привязывают к общей схеме каркаса.

Наличие и запуск партии

Заказы принимаются от 50 м².
Наличие требуемой толщины и вариант поверхности подтверждают до оплаты.
В производство поступает только согласованная раскладка.
Гарантийный срок — 20 лет при выполнении требований производителя.

Сборка радиусной оболочки

Перед подъёмом проверяют опорные линии и фактическую дугу. Карты ставят без принудительного перекоса.

В водозащитных узлах применяют предусмотренное уплотнение. После резки удаляют стружку и защищают кромки.

Ошибки, которые лучше исключить до монтажа

Запуск партии по номинальному радиусу без контрольного обмера готового каркаса.
Выбор толщины только по прошлому объекту при другой геометрии и нагрузках.
Складирование пачки на редких подкладках, из-за чего карты получают нежелательный прогиб.
Использование абразивного инструмента с перегревом защитного слоя на линии реза.
Попытка исправить несовпадение геометрии чрезмерной затяжкой соединений.

Три типовых сценария применения

Размеры партии привязывают к геометрии объекта.

Для ангара карты маркируют по зонам дуги.

Ангар

Для навеса толщину выбирают после проверки опор.

Навес

При реконструкции сначала измеряют существующую дугу.

Реконструкция

Смотрите также

Гофролист ММ35

Радиусный профиль меньшей высоты для криволинейных покрытий.

Подробнее →

Гофролист ММ44

Арочный профиль, подбираемый по радиусу и расчётной схеме.

Подробнее →

Гофролист ММ75

Профиль увеличенной высоты для крупных радиусных конструкций.

Подробнее →

Пять пунктов перед оформлением

Марка изделия — ММ60, высота гофры составляет 60 мм.
Ширина выпускается под заказ; в данных серии указано значение от 300 мм.
Длина режется по ведомости, радиус назначается индивидуально.
Для выбора стали доступны толщины 2–7 мм, конкретное значение определяют расчётом.
Минимальный объём заказа составляет 50 м².

FAQ о гофролисте ММ60

Можно ли заказать нестандартную дугу? Да. Радиус согласуют индивидуально до передачи задания в производство.
Какая высота профиля? Для ММ60 она составляет 60 мм, а ширина изделия выполняется под заказ от 300 мм.
Какие данные сильнее всего влияют на подбор? Радиус, длина сегмента, толщина стали, расположение опор и действующие нагрузки.
Когда нужен отдельный проектный расчёт? При использовании листов в ответственной оболочке, изменённой опорной схеме либо нетипичных снеговых, ветровых и эксплуатационных воздействиях.

Что отправить для расчёта

Для расчёта пришлите эскиз, радиус, размеры, толщину, опоры и адрес в Санкт-Петербурге.
