Укрытие конвейеров из арочного Профнастил МП10ПГ в Санкт-Петербурге и Ленинградской области

Изготавливаем арочные укрытия из гнутого профлиста МП10ПГ для защиты конвейерных линий, перегрузочных узлов и технологических галерей от осадков, наледи и промышленной пыли. Для климата СПб и ЛО подбираем радиус гиба, толщину металла и покрытие с расчётом на реальные снеговые и ветровые нагрузки. Производство от 48 часов, доставка по региону за 48 часов, гарантия 20 лет, минимальный заказ 10 квм, цена от 743.74 руб./м2.

Смотреть каталог Написать нам

Зачем закрывать транспортер арочным профлистом МП10ПГ

На промышленных площадках Санкт-Петербурга и Ленинградской области открытая лента постоянно контактирует с дождем, мокрым снегом, конденсатом и абразивной пылью. Из-за этого ролики выходят из строя в 2–3 раза быстрее, лента покрывается наледью, а приводные барабаны теряют сцепление. Укрытия конвейеров из арочного Профнастил МП10ПГ формируют над линией замкнутый кожух, который снижает влияние внешней среды без капитального строительства.

Арочная форма гнутого листа повторяет геометрию транспортера, распределяет снеговую нагрузку по радиусу и не требует сложной несущей фермы. Такое решение востребовано на цементных заводах, портовых терминалах, зерновых элеваторах, горнодобывающих предприятиях и сортировочных комплексах, где линия работает круглый год.

Галерея

Реализованные проекты укрытий из МП10ПГ для производственных и логистических объектов.

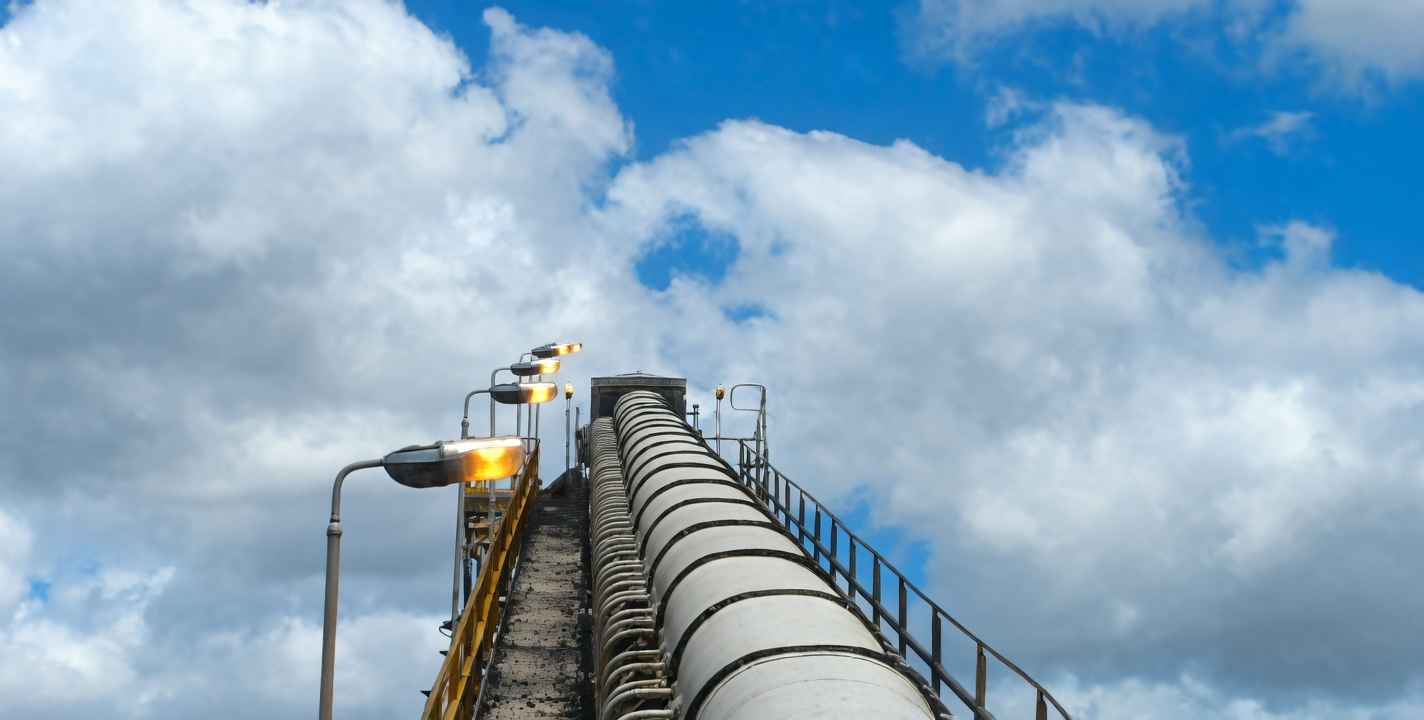

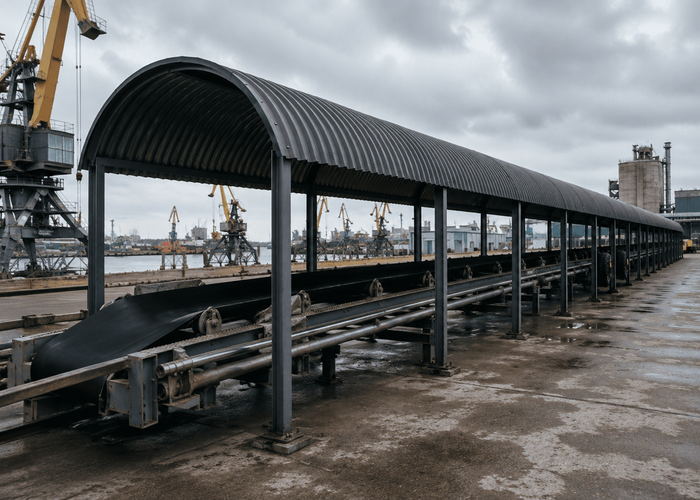

Укрытие конвейера из арочного профнастила МП10ПГ на промышленном объекте

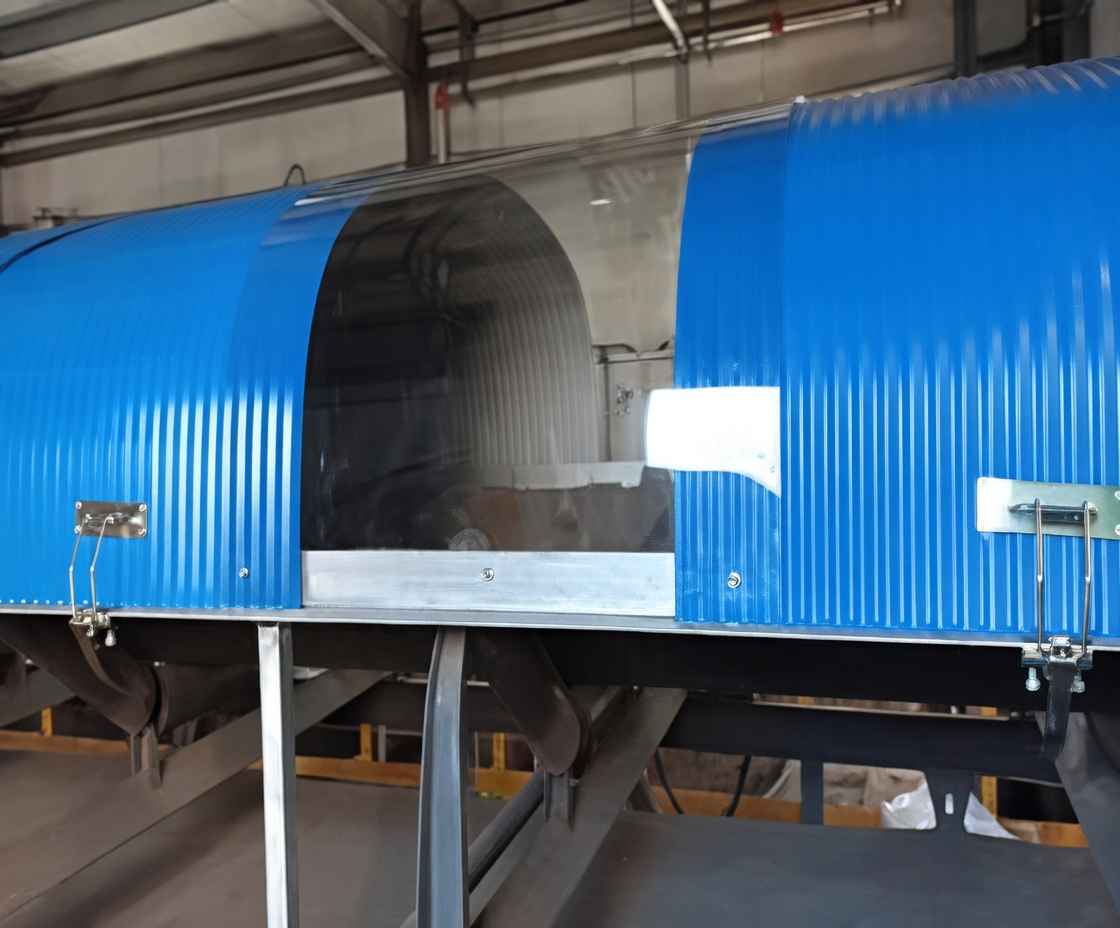

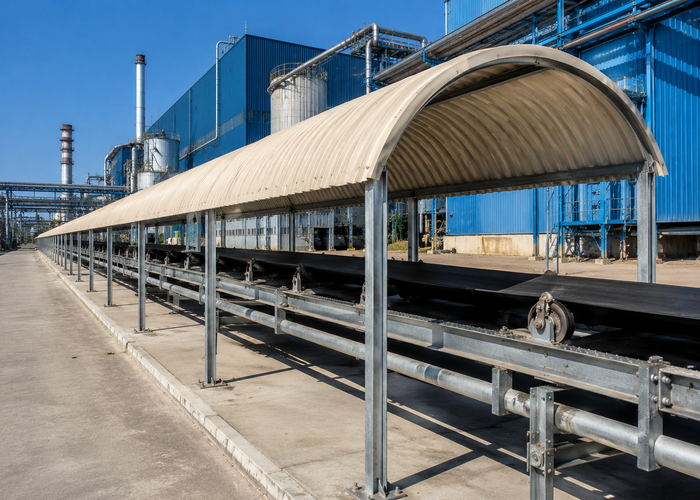

Монтаж арочного профнастила МП10ПГ для защиты конвейерной линии

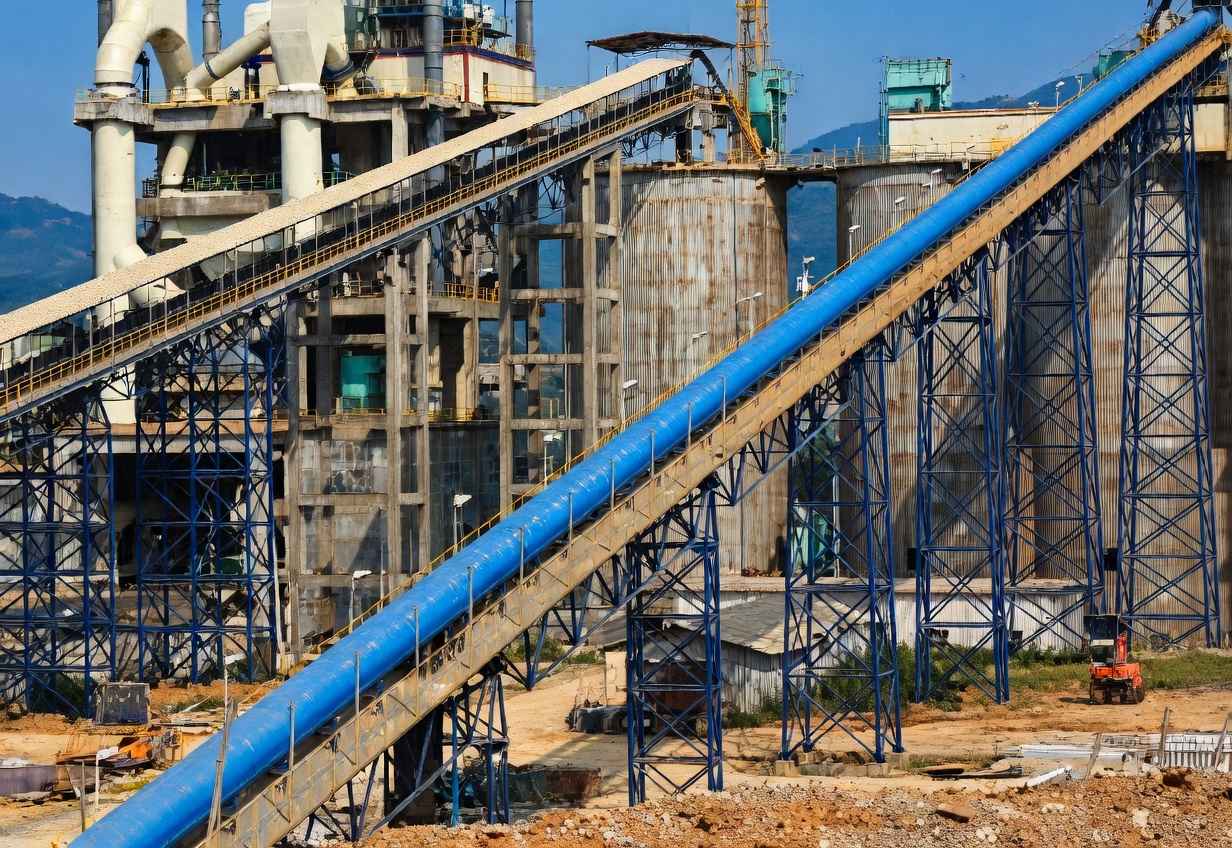

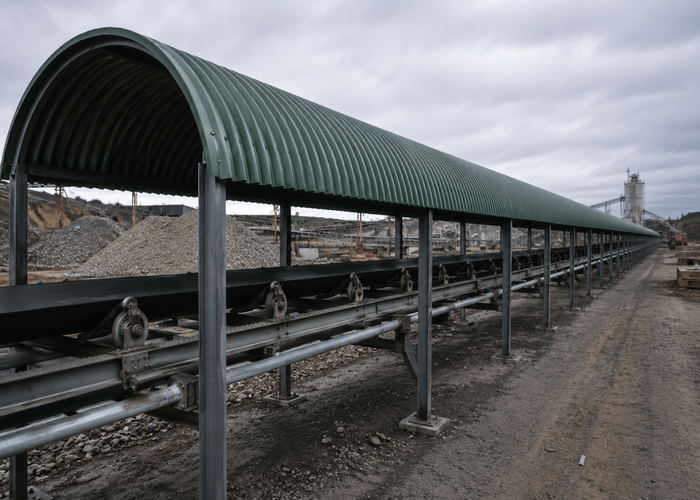

Замковые соединения и узлы крепления укрытия конвейеров из профнастила МП10ПГ

Что получает заказчик от арочного укрытия

Профнастил МП10ПГ купить стоит там, где нужно закрыть длинную линию без тяжёлых металлоконструкций. Гнутая оболочка весит в разы меньше капитального короба, монтируется на существующие стойки транспортера и позволяет сохранить доступ для обслуживания роликов и замены ленты.

Защита оборудования: дождевая вода, снег и промышленная пыль не попадают на ленту, ролики и подшипники.
Стабильная работа зимой: наледи на поверхности транспортера образуется значительно меньше.
Снижение расходов на ТО: интервалы между заменой роликов и очисткой линии увеличиваются.
Минимум металлоёмкости: кожух опирается на существующие опоры или лёгкий каркас из трубы.
Ремонтопригодность: повреждённый участок меняется локально, без остановки всей линии.

Технические параметры арочного листа МП10ПГ

МП10ПГ — это гнутый вариант стенового профиля МП-10 с высотой волны 10 мм. За счёт радиусной гибки лист повторяет дугу каркаса и не требует дополнительных элементов для создания свода. Ниже приведены рабочие параметры, которые учитываются при расчёте конкретного объекта.

Параметр	Значение
Тип изделия	Профнастил арочный гнутый МП10ПГ
Назначение	укрытия конвейеров, технологические галереи, навесы
Высота волны	10 мм
Рабочая / полная ширина	1100 / 1180 мм
Толщина металла	0,5 / 0,55 / 0,6 / 0,7 мм
Марка стали	08Ю / DX51D
Покрытие	оцинковка / полиэстер (PE) / матовый полиэстер
Цвет RAL	любой по палитре, популярные — 7024, 8017, 9003, 6005
Масса	от 4,5 до 6,3 кг/м²
Диапазон эксплуатации	от −50 °C до +80 °C
Соединение	нахлёст в одну волну, продольный стык
Радиус гиба	подбирается по проекту, обычно от 2,5 м
Пожарные свойства	НГ (негорючий материал)

Как подбирается радиус и длина дуги

Для каждого объекта рассчитывается радиус гиба под ширину конвейера. Минимальный радиус ограничен высотой волны: слишком крутой изгиб растягивает металл и нарушает полимерный слой. На практике для МП10ПГ рабочая дуга начинается от 2,5 метра и доходит до 12 метров при использовании усиленного металла 0,7 мм.

Длина арочного листа подбирается под пролёт между опорами. На длинных линиях мы режем дуги по 3–6 метров, чтобы сохранить удобство транспортировки и разгрузки на стеснённых площадках. Если рядом с конвейерной галереей требуется закрыть административные или складские помещения, в проект может включаться профнастил стандартных марок для стен и перегородок.

Покрытие и выбор оттенка RAL

Профнастил МП10ПГ цена которого формируется в том числе за счёт защитного слоя, работает во влажном климате Северо-Запада. Для объектов вблизи Финского залива, портовых зон или производств с химически активной средой мы закладываем полимерное покрытие, для внутренних и временных линий достаточно оцинковки.

Оцинковка: бюджетный вариант для закрытых помещений и временных укрытий.
Полиэстер (PE) 25 мкм: стандартное решение для уличной эксплуатации, срок службы 15–20 лет.
Матовый полиэстер 35 мкм: повышенная стойкость к выцветанию и механическим повреждениям.

Оттенок согласуется по каталогу RAL. На промышленных площадках чаще выбирают нейтральные цвета — 7024 (мокрый асфальт), 8017 (шоколад), 9006 (серебристый). Если в проекте есть другие кровельные решения, например фалцевая кровля на соседних зданиях, арочное укрытие можно выполнить в единой цветовой гамме.

Стыки, нахлёст и герметизация арочных укрытий

Герметичность свода зависит от точной геометрии гиба и правильной сборки продольных соединений. Листы укладываются с нахлёстом в одну волну, что обеспечивает закрытый шов без дополнительных планок. На торцевых участках и местах примыкания к зданиям устанавливаются фасонные элементы.

продольный нахлёст в одну волну с прокладкой уплотнительной ленты;
поперечный нахлёст 150–200 мм с применением силиконового герметика;
торцевые и карнизные планки для защиты от бокового ветра;
ревизионные люки для доступа к роликам и натяжным станциям.

Конструктивные варианты укрытий

Арочные

Классический свод для непрерывных линий. Минимум стыков, быстрая сборка, равномерное распределение снеговой нагрузки.

С усилением

Толщина металла 0,7 мм и дополнительный каркас для участков с повышенной снеговой и ветровой нагрузкой.

Комбинированные

Сочетание арочного свода с вертикальными стенами из обычного профлиста — для зон с обслуживающим персоналом.

Комплектующие для монтажа

Полный набор элементов для сборки укрытия под ключ.

Крепёж

Саморезы с EPDM-шайбой 4,8×35 и 4,8×50, заклёпки для доборов, метизы с антикоррозионным покрытием под условия эксплуатации.

Перейти к товару →

Комплектующие кровли

Коньковые, торцевые и карнизные планки, уплотнители для герметизации стыков и примыканий арочного свода.

Перейти к товару →

Фасонные элементы

Угловые планки, нащельники и примыкания для оформления торцов укрытия и соединения с несущими конструкциями.

Перейти к товару →

Производство арочного профлиста

Профнастил МП10ПГ купить в СПб можно с радиусом гиба под конкретный проект. Производство начинается с рулонной стали, которая проходит через прокатный стан и формуется в профиль МП-10. Затем заготовка поступает на гибочный участок, где ей придаётся нужный радиус с сохранением геометрии волны.

входной контроль толщины металла и целостности полимерного слоя;
гибка на оправке для исключения гофры и заломов на дуге;
проверка радиуса шаблоном после каждого цикла;
упаковка в пачки с прокладками для безопасной транспортировки.

Установка и крепление к каркасу

Монтаж укрытия выполняется на готовый каркас из профильной трубы или существующие стойки транспортера. Типовая последовательность работ:

проверка геометрии опор и шага прогонов — отклонение более 5 мм на метр требует корректировки;
укладка арок от центра к краям для равномерного распределения нагрузки;
листы фиксируются, применяется крепеж с EPDM-шайбой через 2–3 волны в каждый прогон;
установка торцевых планок и уплотнителей в местах примыкания к зданиям;
герметизация продольных и поперечных стыков силиконовым составом.

Типичная ошибка — перетяжка саморезов на арочных участках. Из-за изгиба листа шайба должна прижиматься с меньшим усилием, иначе полимер трескается и начинается коррозия. Вторая частая проблема — крепление без учёта температурного расширения: на длинных дугах обязательно оставляется зазор в местах нахлёста.

Где арочный МП10ПГ не подходит

Профнастил МП10ПГ цена и параметры которого рассчитаны на неутеплённые укрытия, не заменяет ограждающие конструкции для отапливаемых помещений. Его не применяют:

для зданий с постоянным пребыванием людей — нужен утеплённый контур;
в зонах с агрессивной химической средой без специального покрытия;
при радиусе гиба менее 2 метров — металл теряет несущую способность;
на каркасах с отклонением от плоскости более 10 мм — арка повторяет все неровности.

Обслуживание после ввода в эксплуатацию

Кожух из арочного листа требует минимального внимания при правильном монтаже:

весной и осенью осмотр стыков и точек фиксации на предмет ослабления;
удаление снега с поверхности при толщине слоя более 30 см на длинных пролётах;
очистка от промышленных отложений мягкой щёткой без абразивов;
подкраска царапин ремонтным составом в тон RAL до появления ржавчины.

На каких объектах применяется решение

В Санкт-Петербурге и Ленинградской области укрытия из МП10ПГ мы поставляем на портовые терминалы Усть-Луги и Приморска, цементные производства, зерновые элеваторы в Гатчинском и Волосовском районах, горно-обогатительные площадки и деревообрабатывающие комбинаты. Типовая длина линии — от 50 до 400 метров, что позволяет комплектовать объект партиями по этапам монтажа.

Логистика по региону

Арочные листы перевозятся на специальных стойках или в пачках с прокладками. Для СПб, Всеволожска, Выборга, Кингисеппа, Тосно, Киришей и других точек ЛО доставка занимает 48 часов с момента отгрузки. Машины подбираются под длину дуги — до 6 метров подходит стандартный транспорт, свыше требуются длинномеры с сопровождением.

отгрузка со склада готовой продукции или после цикла производства;
поставка партиями под график монтажной бригады;
разгрузка краном или манипулятором без сброса пачек;
хранение на объекте в вертикальном положении с опорами.

Гарантийные условия

На изделия из стали с полимерным покрытием предоставляется гарантия 20 лет при соблюдении условий монтажа и эксплуатации. Срок службы оцинкованных вариантов составляет 10–15 лет. Гарантийные обязательства фиксируются в договоре и распространяются на целостность защитного слоя, геометрию профиля и отсутствие сквозной коррозии.

Как рассчитать стоимость проекта

Профнастил МП10ПГ купить с точной ценой можно после передачи исходных данных. На смету влияют несколько параметров, которые рассчитываются индивидуально под объект.

Толщина металла: переход с 0,5 на 0,7 мм увеличивает стоимость на 18–22%.
Тип покрытия: полимерное исполнение дороже оцинковки на 25–35%.
Радиус гиба: малые радиусы требуют больше технологических операций.
Объём партии: от 200 квм действует оптовая скидка.
Комплектация: доборные элементы и метизы считаются отдельно.
Логистика: удалённость объекта и условия разгрузки.

Отзывы заказчиков

Опыт предприятий, которые уже закрыли свои линии арочными укрытиями.

★★★★★

«Закрывали 280 метров конвейера на элеваторе в Лужском районе. Радиус подобрали точно, дуги пришли без заломов, ролики после зимы в рабочем состоянии. Раньше меняли каждые 2 месяца, теперь раз в полгода.»

Агрокомплекс (Лужский район)

★★★★★

«Заказывали укрытие для перегрузочного узла в порту. Важна была скорость — поставили за 3 дня после согласования. Цвет 7024 совпал с существующими конструкциями, претензий по качеству нет.»

Портовый терминал (Кингисепп)

★★★★★

«Брали арочный профлист для конвейера на цементном производстве. Металл 0,6 мм держит нагрузку, покрытие не пострадало от пыли. Минус только один — ждали комплектующие 2 лишних дня, но это наша вина, поздно согласовали.»

Цементный завод (Пикалёво)

Смотрите также

Альтернативные варианты арочных профилей для разных задач.

Профнастил СС10ПГ

Усиленный арочный профиль с двусторонней трапецией. Подходит для линий с повышенной ветровой нагрузкой и длинных пролётов.

Смотреть →

Профнастил С21ПГ

Арочный вариант с высотой волны 21 мм. Выбирают для широких конвейеров, где нужна повышенная жёсткость свода.

Смотреть →

Профнастил С44ПГ

Гнутый профиль с высотой 44 мм для тяжёлых условий. Применяется на горнодобывающих объектах и линиях с большими пролётами.

Смотреть →

Почему заказывают у нас

Собственное производство в ЛО: гибка и прокат на одном участке, без субподряда.
Расчёт под проект: подбираем радиус, толщину и покрытие под конкретный конвейер.
Сроки от 48 часов: стандартные позиции отгружаем со склада, индивидуальные — в течение двух рабочих смен.
Доставка 48 часов: собственный транспорт для СПб и Ленинградской области.
Гарантия 20 лет: фиксируется в договоре на продукцию с полимерным покрытием.
Минимальный заказ 10 квм: удобно для небольших участков и пробных партий.

Условия заказа

Минимальная партия — от 10 квм, что удобно для закрытия коротких участков или тестовой закупки.Для объёмов от 200 квм действуют специальные условия и приоритетная очередь на производство.

Итог: практичное укрытие для промышленных линий

Хотите закрыть конвейер арочным профлистом МП10ПГ без переплат и долгих согласований?Получите расчёт с точной ценой от 743.74 руб./м2, подбором радиуса и покрытием под ваш объект в Санкт-Петербурге или Ленинградской области.

Оставьте заявку — подготовим спецификацию с количеством листов, доборов и метизов, согласуем сроки производства 48 часов и доставки 48 часов, подберём оттенок RAL под существующие конструкции.
