Н114ПГ: когда нужен высокий несущий профиль

Н114ПГ — гнутый вдоль продольной оси стальной профлист с трапециевидной гофрой 114 мм. Его выбирают для сводчатых перекрытий, оболочек ангаров, укрытий технологических линий и иных узлов, где плоская карта не повторит проектную дугу. Для расчёта нужны пролёт, нагрузки, опирание и толщина стали.

Арочный профнастил Н114ПГ купить для конкретного объекта разумно после проверки чертежа: одинаковая марка ещё не гарантирует одинаковый радиус. Заготовку профилируют из рулонной стали; для раскроя и изготовления штучных элементов применяют штрипс нужной ширины. В ведомости отмечают длину по дуге и геометрию торцов.

Параметр	Значение
Тип	Несущий продольно-гнутый профиль Н114ПГ
Область применения	Арочные оболочки, ангары, навесы, промышленные укрытия
Толщина проката	Варианты 0,8 / 1,0 / 1,1 мм; по расчёту
Рабочая ширина	750 мм для исполнения Н114ПГ-807
Полная ширина	807 мм для исполнения Н114ПГ-807
Длина карты	В размер по проекту; доступный предел уточняется при заказе
Основа	Оцинкованная стальная лента
Утеплитель	Не предусмотрен в однослойном листе
Плотность утеплителя	Не применяется
Теплопроводность	Для отдельного листа как теплоизоляции не нормируется
Отделка	Цинковая защита либо полимерный слой
Цвет RAL	По выбранному артикулу и образцу производителя
Марка стали	Уточняется по сертификату партии и расчётной задаче
Высота гофры	114 мм
Соединение	Боковой нахлёст по схеме; направление выбирают по водоотводу
Масса	Зависит от толщины, длины и ширины карты
Реакция на огонь	Для стальной основы и покрытия — по паспортным документам
Температурный режим	Устанавливают по условиям объекта и типу отделки
Опирание	Стальные прогоны или проектный опорный контур
Фиксация	Расчётные метизы; для ряда узлов — винты с EPDM-шайбой
Шаг фиксации	По рабочим чертежам с учётом нагрузок
Нахлёст	Боковой — согласно профилю; поперечный — по проекту
Герметизация	Ленты и уплотнители в предусмотренных узлах
Хранение	На подкладках, под укрытием, с защитой от воды в пачке
Ограничения	Не применять вместо рассчитанной несущей системы без проекта

Галерея Н114ПГ

Сечение профиля и примеры арок: радиус определяют по проекту.

Поперечное сечение Н114ПГ, высота волны 114 мм и ширина 750/807 мм

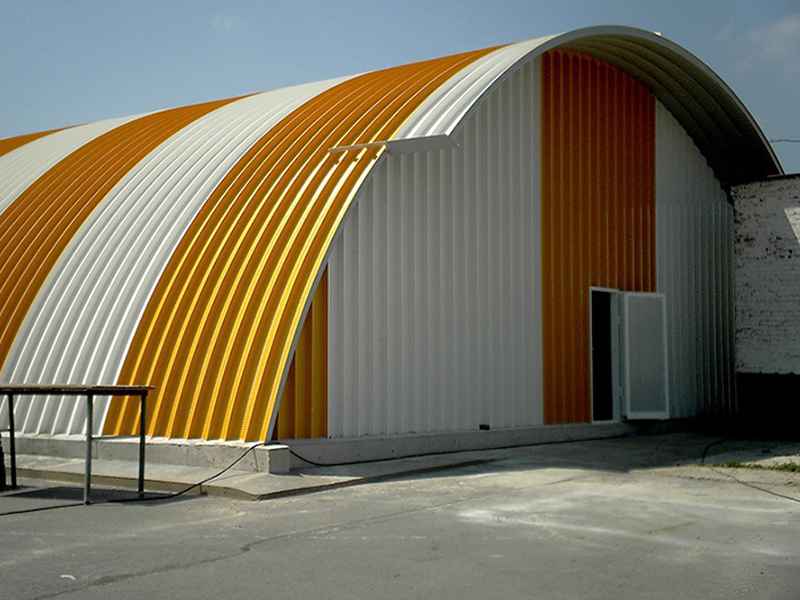

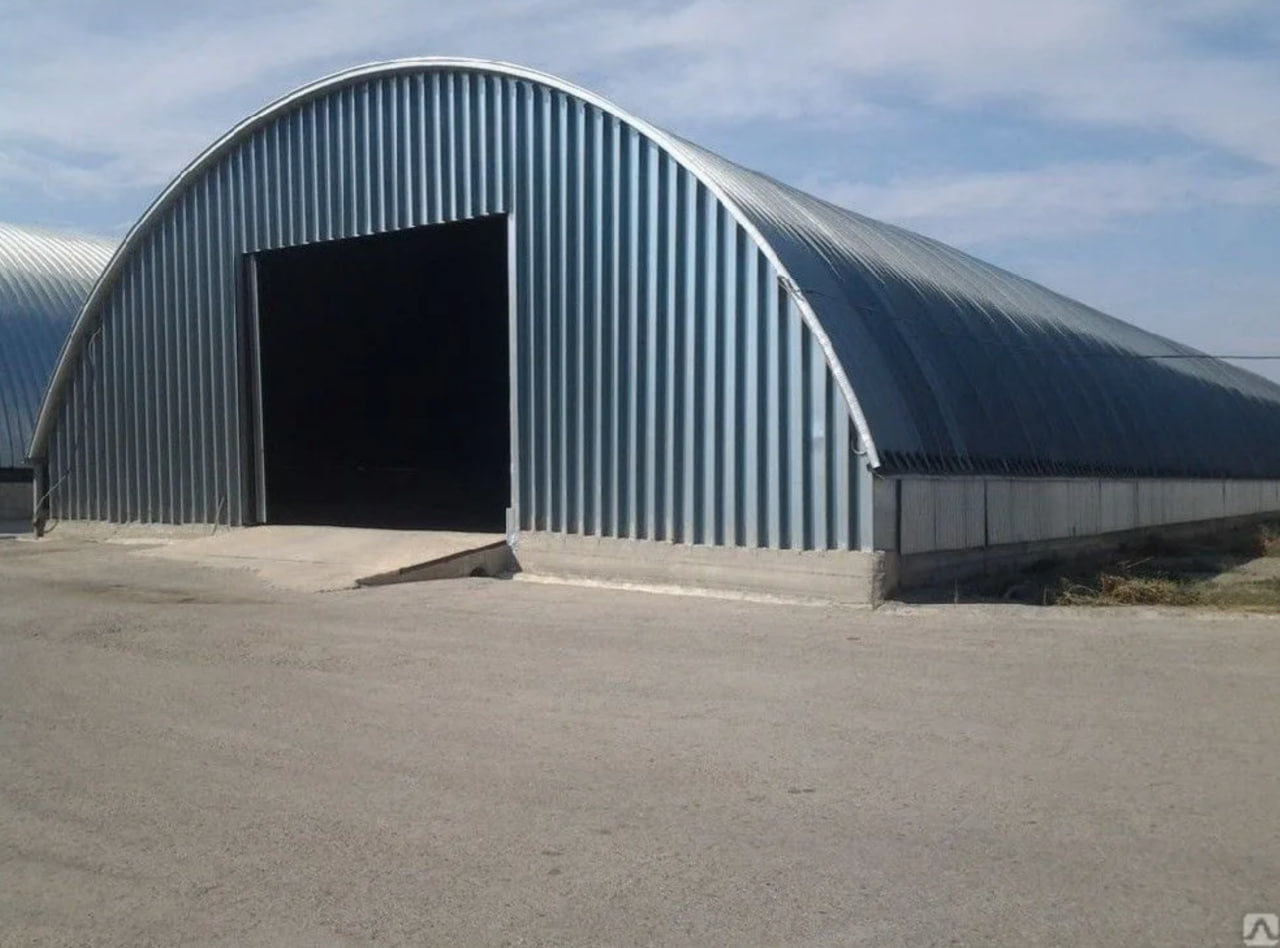

Арочный ангар и подготовка гнутых стальных карт

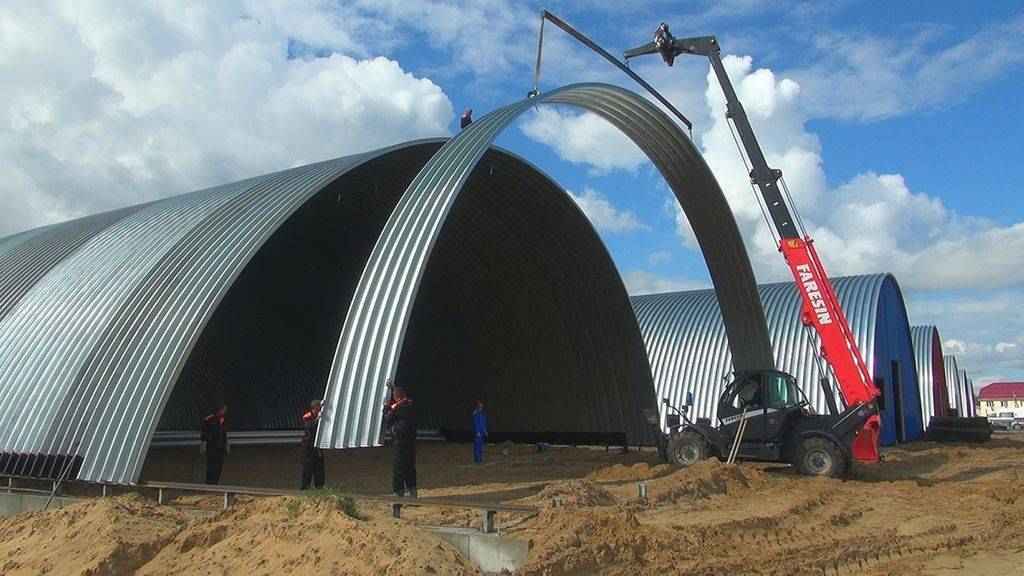

Подъём радиусных элементов при возведении арочной оболочки

Что даёт высокая волна в арке

Жёсткость профиля — глубокая гофра позволяет проектировать нагруженные своды при корректном расчёте.
Заводской изгиб — карты поступают с согласованной дугой, без попыток подогнать радиус на площадке.
Выбор защиты — оцинковка либо полимер под условия влажности и среды.
Понятный раскрой — длины и маркировку связывают с монтажной ведомостью.

Где применяют радиусные листы Н114ПГ

Н114ПГ встречается на промышленных ангарах, в складских и сельскохозяйственных укрытиях, над галереями конвейеров и на специальных навесах. В каждом случае проверяют опирание и водоотвод. Если стены должны сохранять тепло, однослойной стальной оболочки недостаточно: утеплённый контур рассчитывают отдельно.

Н114ПГ для бескаркасных ангаров: три исполнения

В подборке — оцинкованный лист 0,8 мм и две окрашенные версии: 0,65 и 0,75 мм. Каждую позицию учитывают в погонных метрах; пригодность для конкретного свода подтверждают расчётом и согласованием радиуса.

Н114ПГ · 0,8 мм · цинк

Оцинкованный · 0,8 мм

Стальная карта без цветного слоя для оболочки бескаркасного ангара. Перед подбором проверяют радиус, раскрой по длине и узлы сопряжения.

Перейти к товару →

Н114ПГ · 0,65 мм · цвет

Окрашенный · 0,65 мм

Вариант с полимерной отделкой для радиусной оболочки. Оттенок выбирают по образцу, а допустимость толщины определяют проектной нагрузкой.

Перейти к товару →

Н114ПГ · 0,75 мм · цвет

Окрашенный · 0,75 мм

Лист с защитно-декоративным слоем для бескаркасных сводов. Помимо цвета, при комплектации сверяют геометрию арки и схему стыков.

Перейти к товару →

Дополнительно к товару: комплект для арки

При расчёте учитывают не только несущие карты: понадобятся элементы опирания, закрытия торцов и герметизации примыканий. Состав зависит от схемы сооружения.

Прямой профлист

Для торцевой зашивки и смежных участков можно подобрать листовой материал отдельно от криволинейной оболочки.

Смотреть раздел →

Трубы, лаги, сваи

Из сортамента подбирают элементы каркаса и опор, но их размеры и сечения назначает конструктор.

К опорным элементам →

Фасонные элементы

Нащельники, торцевые планки и примыкания закрывают открытые кромки и помогают отвести воду.

Выбрать доборы →

Как определить радиус и рабочую длину

Радиус задают по проекту, длину — по дуге с учётом соединений. Для укрытия транспортёра учитывают габарит оборудования и сервисные проходы; для здания — полезную высоту, проёмы и жесткость основания. Карты одной секции должны повторять общую дугу.

Сопоставьте радиус изгиба и фактические отметки крайних опор. Если размеры не совпадают, остановите раскладку до корректировки чертежей.
Проверьте ориентацию наружной стороны, водоотвод и порядок бокового перекрытия. Неправильное направление кромки может направить воду под соединение.
Разделите карты по длине и месту установки; обозначьте торцы, проёмы и места, где требуется усиление или отдельная фасонная деталь.

Проверка гиба и защитного слоя

При приёмке измеряют высоту гофры, толщину листа, ширину по паспорту и положение кромок. Дугу сверяют с контрольным шаблоном, а поверхность осматривают при боковом свете: вмятины, истирание цинка и отслоение окраски заметнее до подъёма на высоту. Цвет сравнивают по образцу партии.

Устройство оболочки и примыканий

Перед подъёмом проверяют опоры и раскладку по номерам. Карты укладывают по принятой схеме от стартовой оси, временно раскрепляя незамкнутый участок. Для фиксации к стальным прогонам могут использоваться самосверлящие винты с EPDM-шайбой; их тип и шаг определяют по проекту. Подрезку ведут без перегрева, стружку убирают, а открытые кромки защищают совместимым ремонтным составом.

Не стягивайте винтами карты, если изгиб отличается от проектного: так повреждают кромку и создают постоянное напряжение.
Не ставьте оцинкованную сталь в агрессивную среду без оценки коррозионного воздействия и подходящей защиты.
Не заменяйте расчётный шаг опор «обычным» расстоянием: для сводов нагрузка распределяется иначе, чем у прямого ската.
Не оставляйте металлическую стружку на окрашенной поверхности и не мойте её абразивами.

Смотрите также: решения для арочных объектов

Для сложной геометрии полезно сравнить альтернативные способы устройства оболочки, а не выбирать по одной высоте гофры.

Укрытия конвейеров

Сводчатая защита технологических линий от осадков; конструкцию подбирают под габариты и доступ для обслуживания.

Подробнее →

Сборно-разборные ангары

Комплектные решения с предусмотренной схемой опирания, сборки и возможностью демонтажа.

Подробнее →

Арочные сэндвич-панели

Вариант для теплоизолированной оболочки, когда одного металлического слоя недостаточно.

Подробнее →

Какие данные необходимы для расчёта

В запросе указывают план и разрез арки, высоту опор, свободный пролёт, назначение здания, желаемую защиту и ограничения по длине перевозимых элементов. По этим сведениям проверяют возможность гибки и формируют разбивку по картам. Наличие требуемой толщины и покрытия подтверждают для конкретной партии.

В составе ведомости отдельно фиксируют углы, торцевые закрытия, узлы водосбора и переходы к другим материалам. Если основание монолитное, арматурные каркасы рассматривают только как часть железобетонного решения, рассчитанного под опорные усилия; сами по себе они не являются креплением листа.

Разгрузка и хранение длинных радиусных карт

Разгрузку ведут на ровной площадке вне движения техники. Длинные секции поднимают в нескольких точках по утверждённой схеме строповки, не допуская провисания. Пачки размещают на подкладках, защищают от затекания воды, влажную плёнку снимают. На ограждаемом строительном участке фотозабор может выполнять роль информационного экрана, но не заменяет безопасную зону грузовых операций.

Частые вопросы об арочном Н114ПГ

Можно ли задать радиус уже на объекте?

Нет. Гиб выполняют по заранее согласованной геометрии. Принудительная подгонка при затяжке соединений повреждает форму карты и работу узла.

Чем отличаются рабочая и полная ширина?

Полная ширина — крайний габарит листа; рабочая учитывает перекрытие с соседним. Для варианта Н114ПГ-807 это 807 и 750 мм соответственно.

Нужен ли отдельный теплоизоляционный слой?

Да, если требуется тёплый контур: однослойная сталь не работает как утеплитель. Состав оболочки выбирают по теплотехническому расчёту.

Как подобрать арочный профнастил Н114ПГ для СПб?

Передайте чертёж с радиусом и пролётом, данные о нагрузках, основаниях и желаемой отделке. После сверки спецификации подтверждают подходящее исполнение.

Что проверить в спецификации

Для корректной спецификации важно согласовать радиус, полезную ширину, толщину стали, способ опирания и последовательность сборки. Прямой и гнутый лист с одинаковой маркировкой не следует считать взаимозаменяемыми без проверки геометрии. Отправьте рабочие материалы, чтобы получить подбор без случайных позиций.
