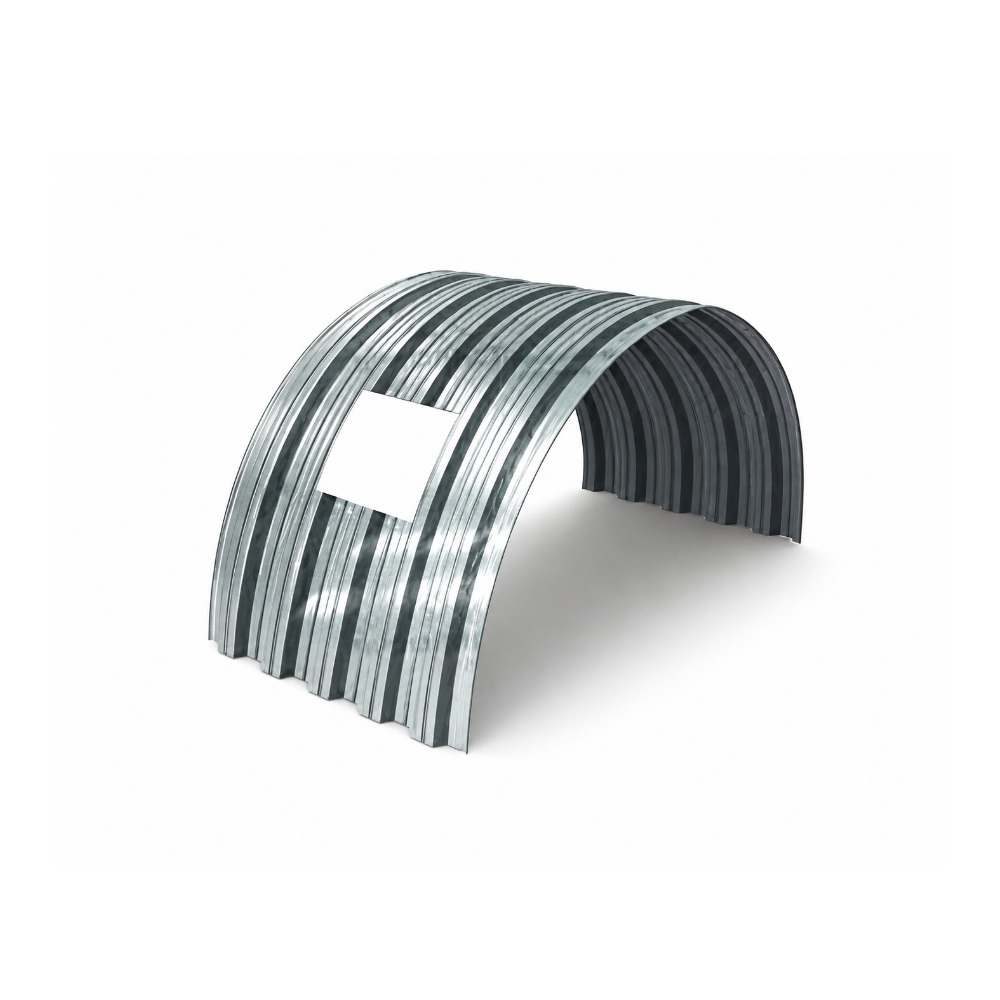

Укрытие конвейеров из арочного профнастила НС35ПГ в Ленинградской области

Продольно-гнутый НС35ПГ закрывает ленту и рабочие узлы конвейера от осадков и ветра. Цена от 621.85 руб./м2, производство 1–3 дня, доставка по Ленинградской области 4–5 дней, гарантия 20 лет. Минимальный заказ — 50 м².

Перейти в каталог Уточнить параметры

Для чего применяют НС35ПГ

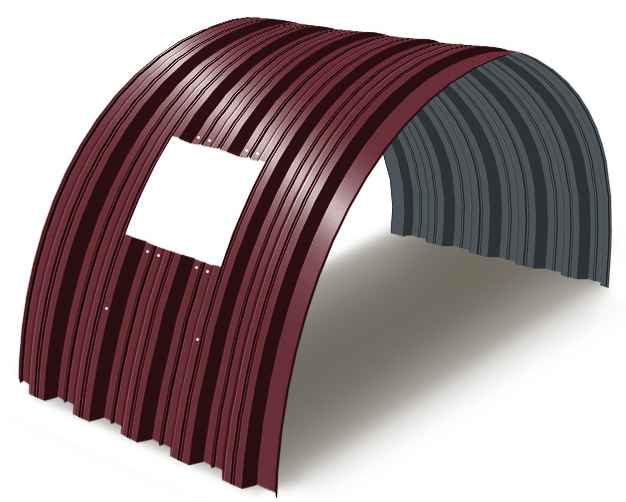

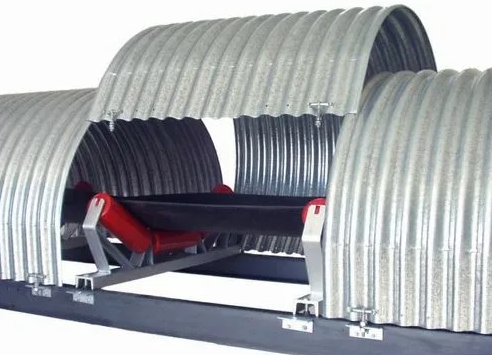

Дуговой кожух защищает транспортируемый материал, роликоопоры и другие открытые узлы на промышленных линиях, перегрузочных площадках, складах сырья и карьерах. Такие секции заказывают предприятия, подрядчики и службы эксплуатации; гофра 35 мм помогает держать дуговую форму.

До заказа сверяют ширину ленты, габарит приводов, зоны ревизии и геометрию каркаса. Радиус задают по проекту, поэтому секции поступают сформованными.

Галерея

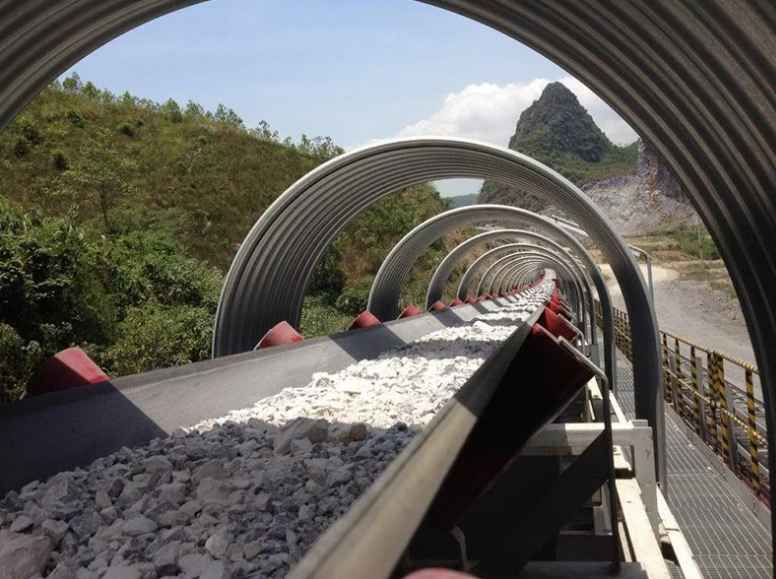

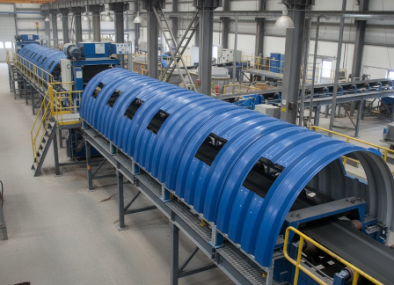

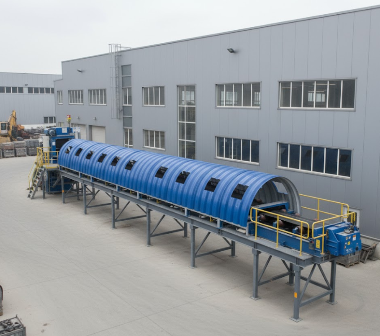

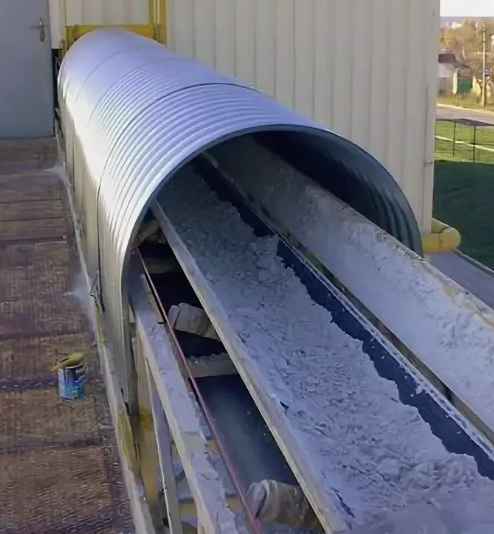

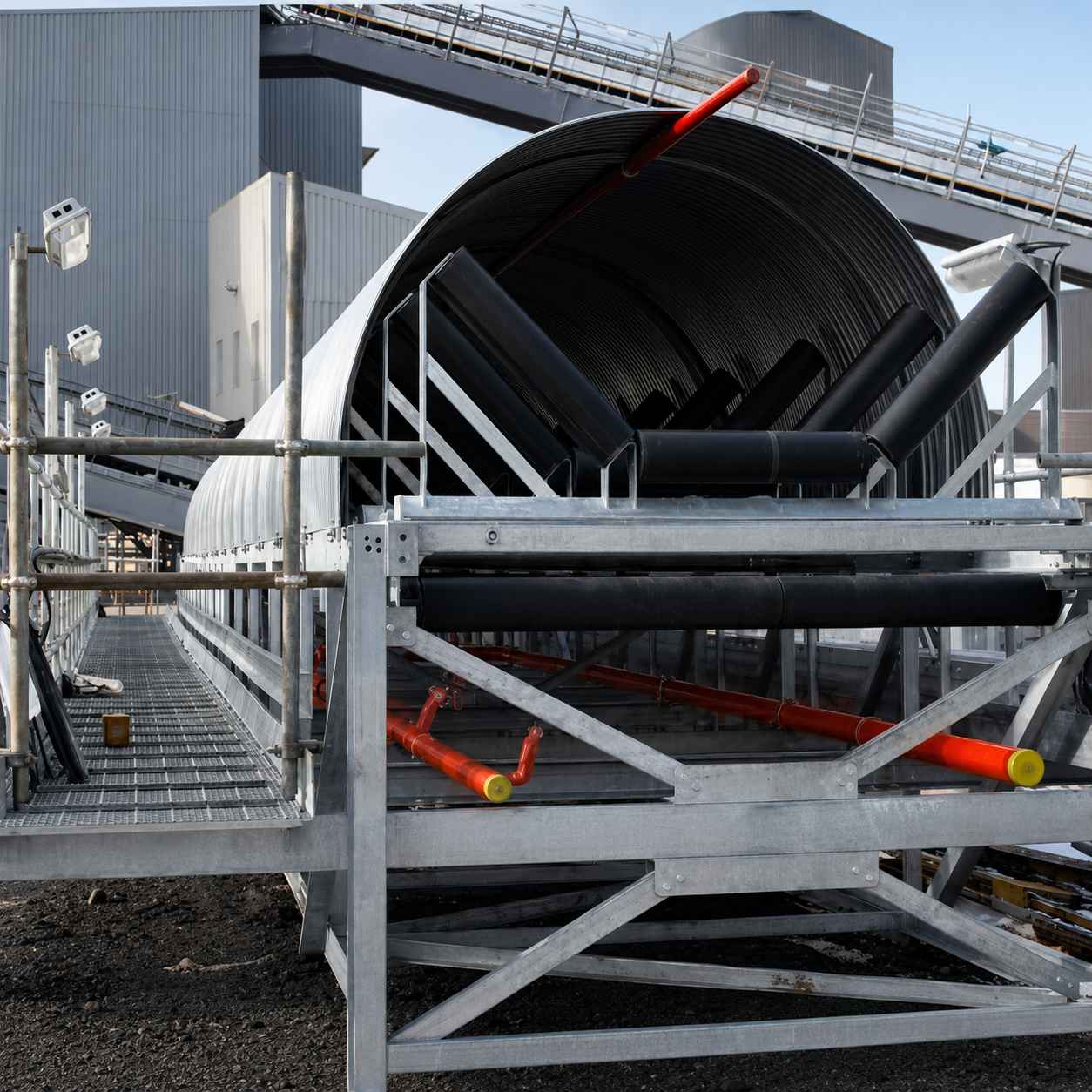

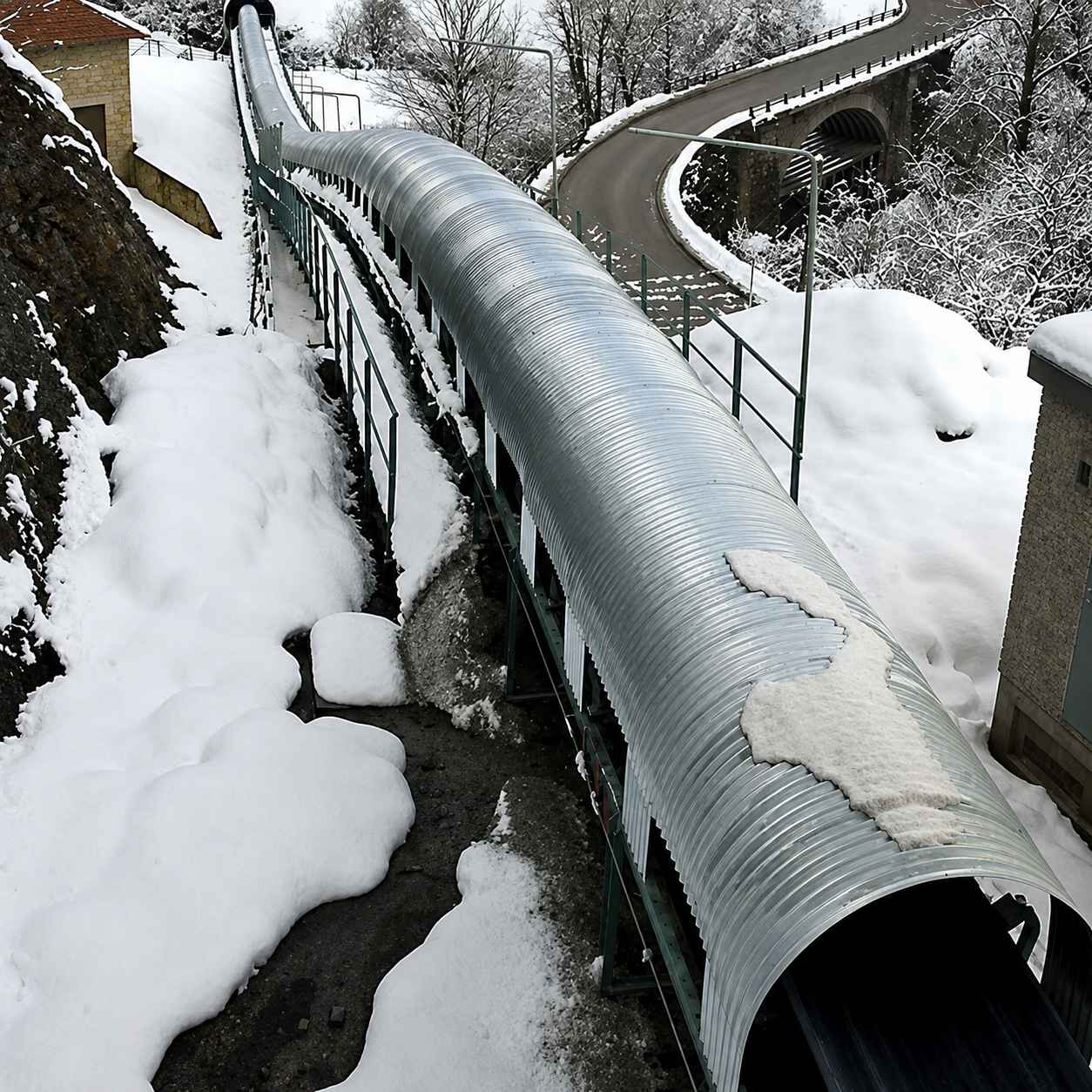

Примеры дуговой оболочки и укрытия технологической трассы.

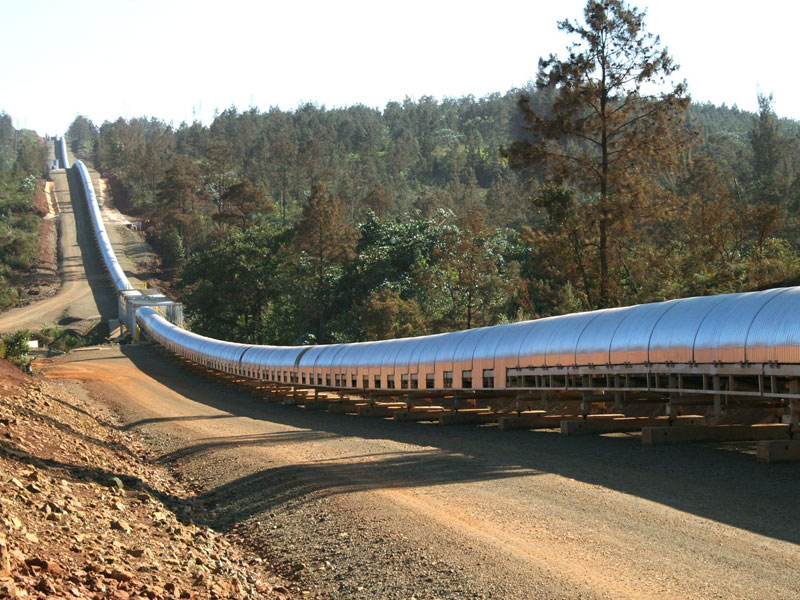

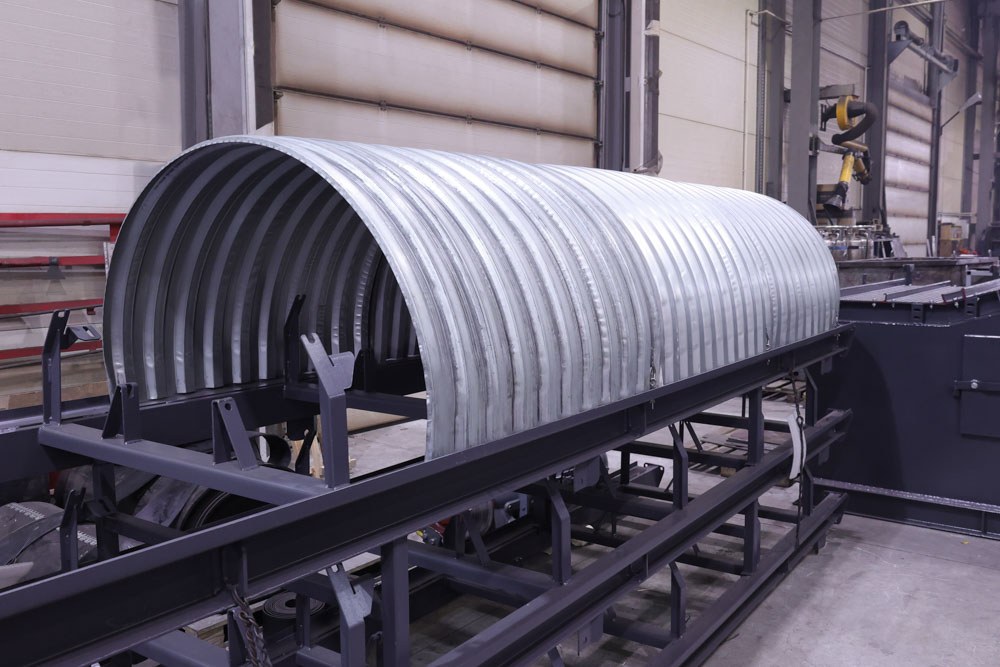

Конвейерная трасса под металлическим кожухом

Геометрия и раскладка

Для исполнения НС35ПГ-1060 полная ширина равна 1060 мм, полезная — 1000 мм, высота гофры — 35 мм. Длину режут под заказ от 0,20 до 20 м; кривизну согласуют по радиусу кожуха. Раскладку привязывают к опорам.

Толщина стали: 0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 мм в доступных исполнениях.
Форма: продольная гибка выполняется по проектному радиусу.
Поверхность: оцинкованная, полимерная либо без декоративного слоя — по выбранной позиции.

Параметры изделия

Параметр	Значение
Тип	Продольно-гнутый профилированный лист НС35ПГ
Назначение	Арочные кожухи конвейеров и транспортных линий
Толщина изделия	Определяется стальной основой и защитным слоем
Рабочая ширина	1000 мм для исполнения НС35ПГ-1060
Полная ширина	1060 мм
Длина	0,20–20 м, резка под заказ
Толщина металла	0,5–1,0 мм
Утеплитель	Не применяется: изделие однослойное
Плотность утеплителя	Не применяется
Теплопроводность	Как теплоизоляционный показатель не нормируется
Покрытие	Оцинкованное, полимерное либо без декоративного слоя
Цвет	RAL по доступной палитре; номер согласуется перед запуском
Марка стали	По сертификату партии
Высота профиля	35 мм
Соединение	Боковое перекрытие по крайней волне
Вес	Зависит от толщины, длины и исполнения
Пожарные свойства	Для готового узла — по проекту и документам исполнения
Диапазон использования	Зависит от защитного слоя, среды и нагрузок
Основание	Стальной каркас или прогоны по расчётной схеме
Фиксация	Самосверлящие винты с EPDM-шайбой
Шаг винтов	По схеме каркаса и расчётным нагрузкам
Нахлёст	Боковой по волне; поперечный — при необходимости по проекту
Герметизация	По требованиям к защите от воды и пыли
Хранение	На ровных подкладках, в сухом проветриваемом месте
Ограничения	Для нестандартных нагрузок требуется расчёт каркаса и радиуса

Теплоизоляция и рабочая среда

Однослойный стальной кожух не поддерживает заданную температуру. Если процесс требует защиты от холода, конденсата или нагрева, утепление и вентиляцию рассчитывают отдельно.

Комплектация укрытия

Секции: гнутые листы по радиусу и длинам ведомости.
Доборы: торцевые и переходные детали по фактической геометрии.
Смежные изделия: если рядом нужна облицовка технологических зон, гофролист включают в общую спецификацию, чтобы заранее согласовать защитный слой.
Метизы: количество считают по числу опор и участкам усиленной фиксации.

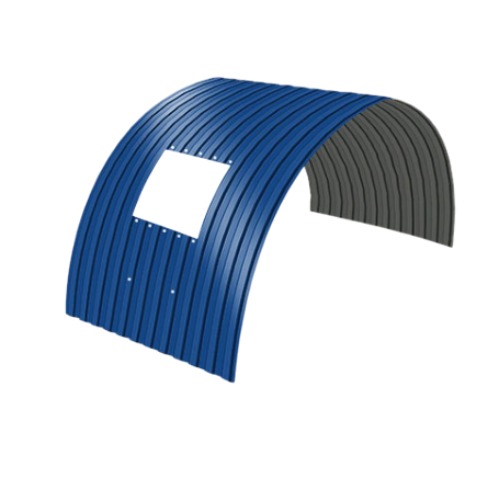

Покрытия и цвета

Для наружной трассы выбирают оцинковку либо полимерный слой с подходящей стойкостью. RAL фиксируют до запуска, особенно при сопряжении кожуха с окрашенными конструкциями. Для агрессивной среды вариант защиты назначают по требованиям проекта.

Соединения и защита кромок

Секции совмещают без перекоса крайней волны. После сверления стружку удаляют, а повреждения защитного слоя и резаные кромки обрабатывают совместимым ремонтным составом.

не перетягивать EPDM-шайбу до продавливания поверхности;
не резать лист абразивным кругом с перегревом цинка;
не закрывать ревизионные зоны без съёмных или открывающихся секций.

Варианты исполнения

Оцинковка

Для открытых трасс без требования к декоративному цвету.

Полимер

Окрашенная поверхность для защитной и архитектурной задачи.

Нержавеющая

Отдельное исполнение для сред, где проектом задан нержавеющий материал.

Дополнительно к товару

Комплект считают одной ведомостью, чтобы основные детали и метизы пришли в согласованном количестве.

Фасонные элементы

Применяются для оформления торцов, переходов, примыканий и других сложных участков конструкции.

Подробнее

Крепёж

Саморезы и другие элементы фиксации подбирают с учётом материала основания, толщины листа и схемы установки.

Подробнее

Как формируется заказ на производстве

В ведомости указывают радиус, длины секций, количество, толщину стали, поверхность и RAL. После проверки лист профилируют, формуют и маркируют по участкам трассы.

Наличие

Наличие рулонной стали нужной толщины и оттенка подтверждают перед запуском. Для крупной партии сырьё лучше резервировать одной партией.

Установка на каркас

Перед сборкой проверяют прогоны, радиус дуг и прямолинейность трассы. Для опорной части объекта трубы, лаги и сваи подбирают по расчётной схеме, чтобы оболочка не компенсировала ошибки основания собственным изгибом.

первую секцию выставляют по оси и контролируют накопление перекоса;
винты ставят перпендикулярно опоре с равномерным обжатием шайбы;
у приводов и разгрузочных узлов сохраняют предусмотренный доступ.

Хранение до установки

Пачки держат на ровных подкладках, защищают от длительного увлажнения и не волочат секции друг по другу. Лицевую сторону следует беречь от абразива при разгрузке и переноске.

Где профиль не подходит

Однослойный кожух не используют как утеплённую оболочку и не назначают без расчёта на нестандартный каркас. Если нужен теплоизолированный арочный контур, арочные сэндвич-панели рассматривают как отдельное конструктивное решение, а не прямую замену тонколистовому укрытию.

Сроки производства и доставки

Изготовление занимает 1–3 дня, перевозка по Ленинградской области — 4–5 дней. Перед отгрузкой согласуют подъезд и разгрузку длинномерных секций без заломов.

Гарантийные условия

Гарантия — 20 лет при соблюдении требований к выбранному исполнению, перевозке, хранению, сборке и защите повреждённых кромок.

Сколько стоит укрытие

Стоимость — от 621.85 руб./м2. На расчёт влияют толщина стали, радиус, длины, RAL, объём, фасонные детали и маршрут. Для сметы нужна ведомость трассы, а не только общая площадь.

Где купить в Ленинградской области

Заказать материал можно напрямую от производителя по размерам проекта. В заявку передают радиус, длины, толщину, поверхность, цвет и количество. Минимальная партия — 50 м².

Что проверяют при приёмке

Контроль до сборки помогает выявить несоответствие.

✓

Сверяют маркировку, длину и радиус с ведомостью.

Геометрия

✓

Осматривают кромки и лицевую сторону после перевозки.

Поверхность

✓

Проверяют доборы и метизы до распределения по участкам.

Комплектность

Вопросы перед заказом

Какая полезная ширина? Для НС35ПГ-1060 — 1000 мм при полной ширине 1060 мм.
Можно ли заказать длину? Да, резка выполняется в диапазоне 0,20–20 м.
Нужно ли герметизировать все соединения? Схему уплотнения выбирают по требованиям к защите от воды и пыли.
Подходит ли изделие для Ленинградской области? Да, если радиус, каркас, толщина и защитный слой рассчитаны под условия площадки.

Смотрите также

Другие марки арочного профнастила для укрытия конвейеров с разной высотой профиля и несущей способностью.

Профнастил С21ПГ

Продольно-гнутый профиль для устройства защитных арочных кожухов и укрытий конвейерных линий.

Смотреть →

Профнастил С44ПГ

Арочный профиль с увеличенной высотой гофры для защитных оболочек промышленных транспортных систем.

Смотреть →

Профнастил Н57ПГ

Несущий продольно-гнутый профиль для укрытий, рассчитанных на более требовательные условия работы.

Смотреть →

Как выбрать без лишних затрат

Сначала радиус: форму привязывают к каркасу и габариту ленты.
Затем сталь: толщину и защиту определяют по нагрузкам и среде.
После — раскладка: длины увязывают с опорами и ревизионными зонами.

Минимальная партия

В производство принимается заказ от 50 м². Прямые, переходные и сервисные участки лучше передавать одной ведомостью с маркировкой секций.

Что подготовить для расчёта

Нужны габарит защитного контура, радиус, длина трассы, шаг опор, расположение приводов и ревизий, толщина стали, вариант поверхности и RAL. Для нестандартных участков прикладывают чертёж с размерами.
