Полиэстер RAL 8017
0,4 мм · коричневый
Шоколадно-коричневое исполнение для заметных деталей навеса. Для торцов подбирают планки того же оттенка и фактуры.
Перейти к товару →

Цена от 327,23 руб./м². Изготовление 1–3 дня, доставка по СПб 2–5 дней, гарантия 15 лет. Минимальный заказ — 50 м². Наличие металла нужной толщины и возможность гибки по радиусу подтверждают перед оформлением.
Профнастил для арочных конструкций С10ПГ — стальная облицовка с невысокой волной, которой на производстве придают продольную кривизну. Изготовленная дуга повторяет прогоны без подгибания листа на площадке. Такой профиль служит наружной оболочкой, но не заменяет несущий каркас.
Длину по дуге не путайте с пролётом. Для изготовления нужны эскиз свода, шаг прогонов и направление водостока. Чтобы купить подходящий лист, подготовьте эскиз арки: заготовкой служит штрипс, которому придают профиль и согласованную кривизну.

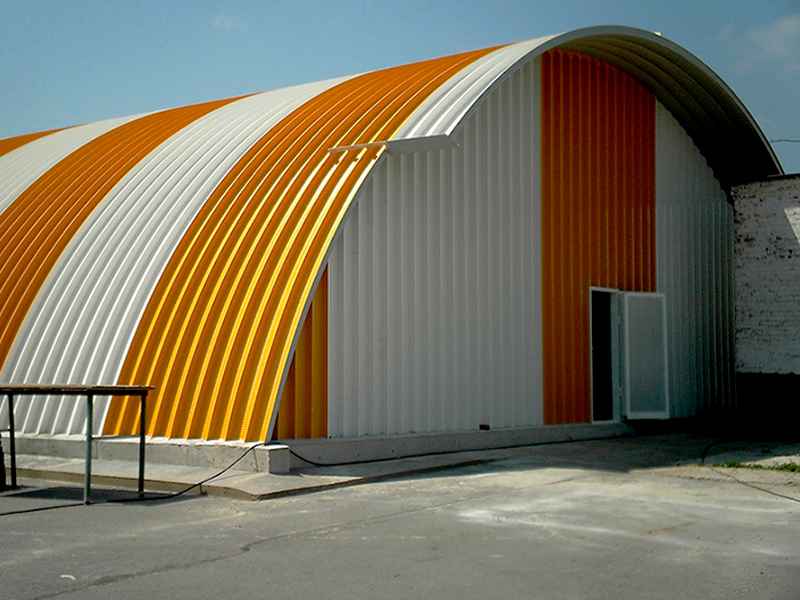

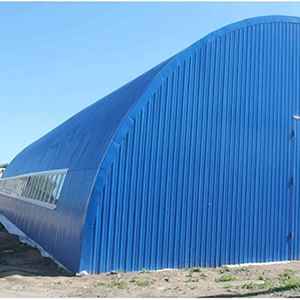

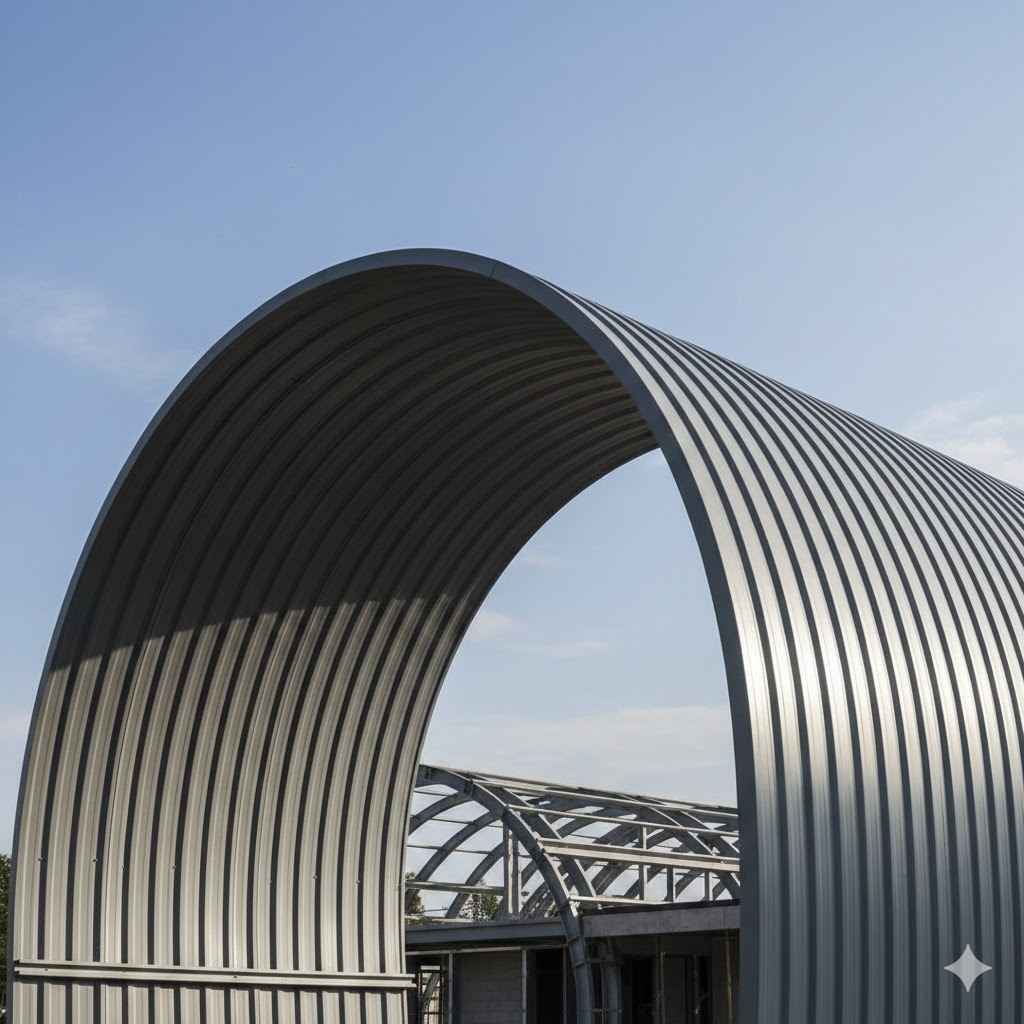

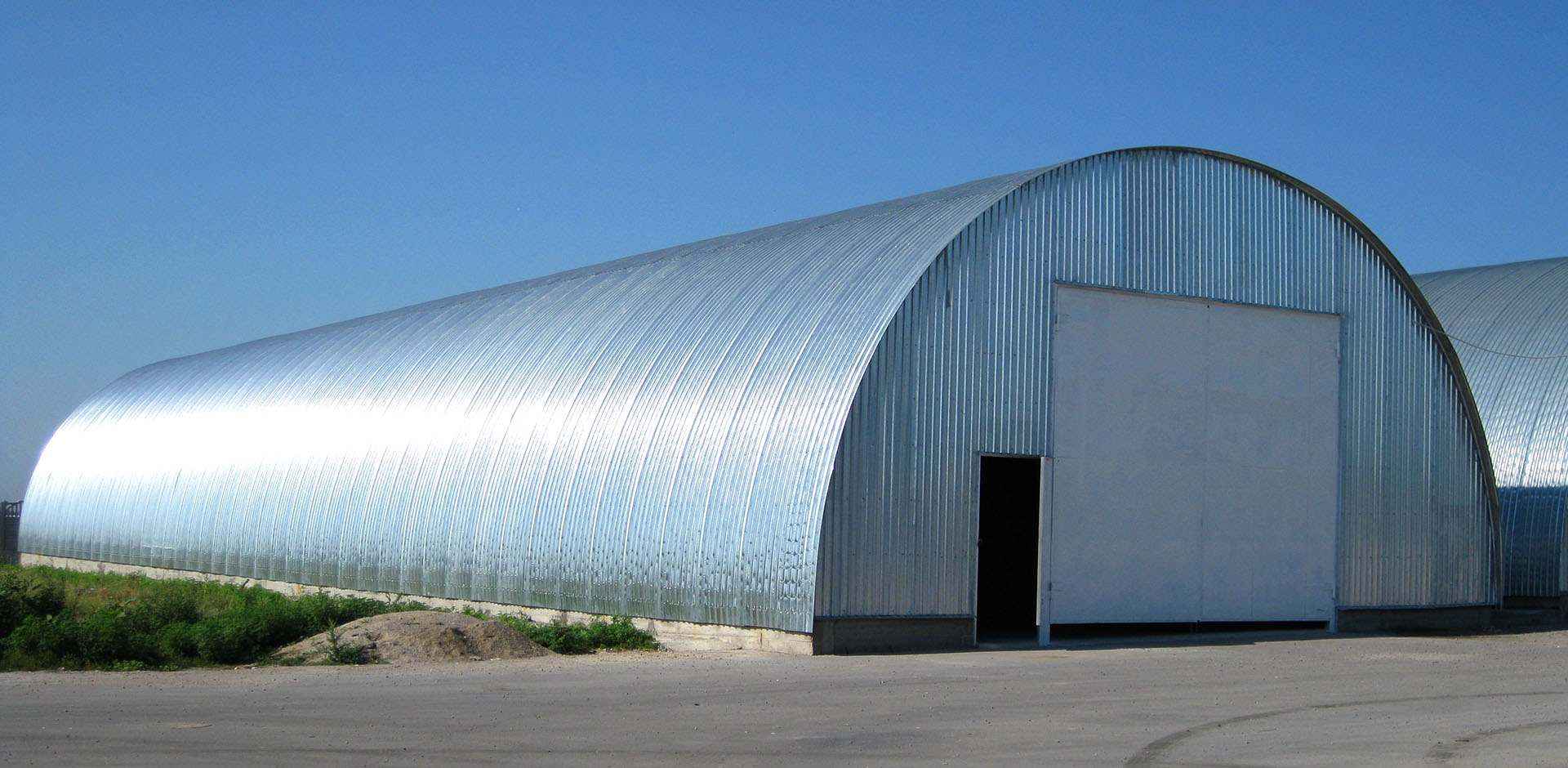

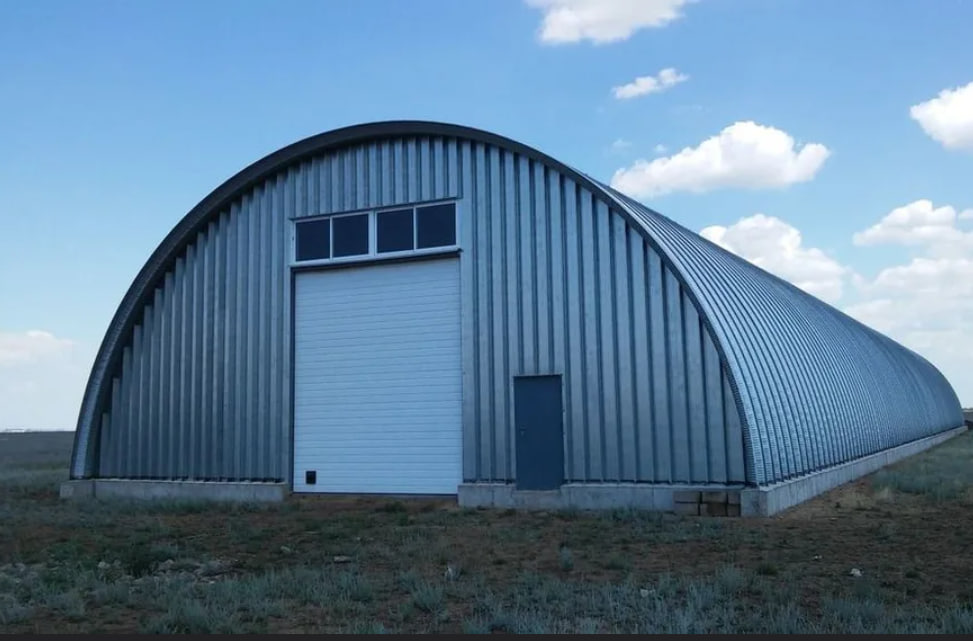

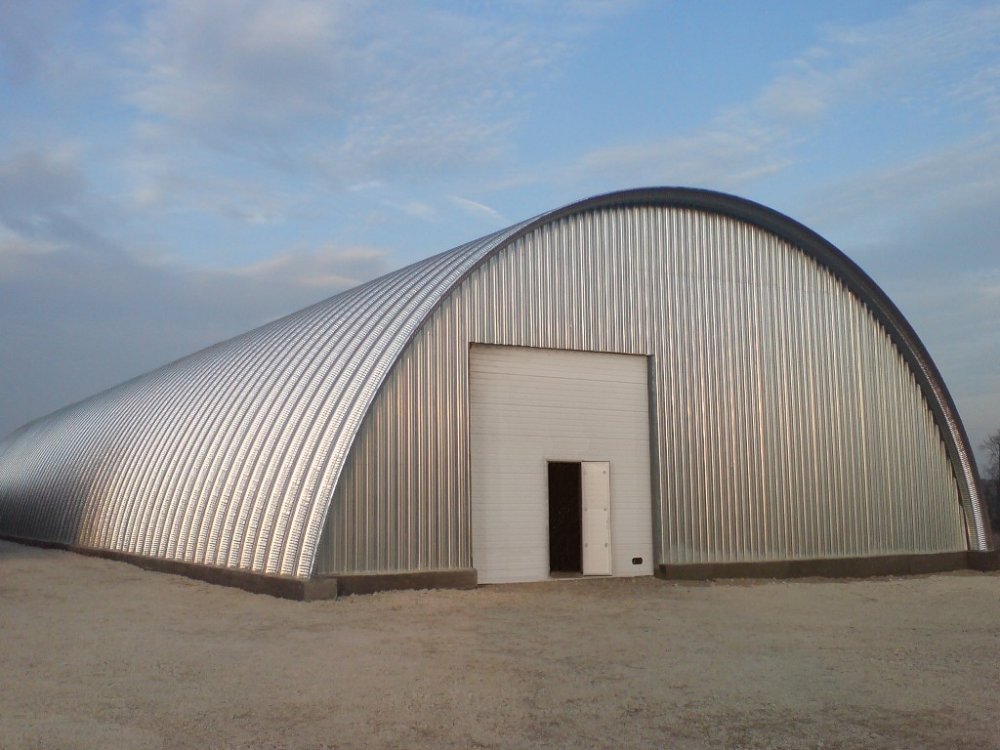

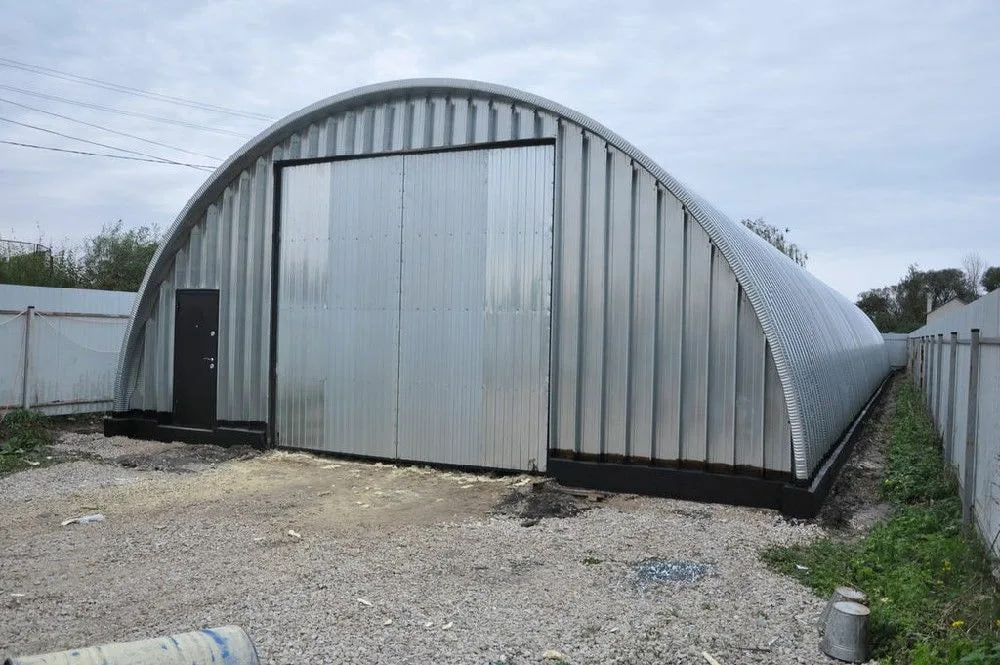

На снимках показаны разные ракурсы радиусной обшивки. Оценивайте плавность поверхности, направление волн и места примыкания к торцам. Фото помогает выбрать облик, но точную кривизну задаёт чертёж.

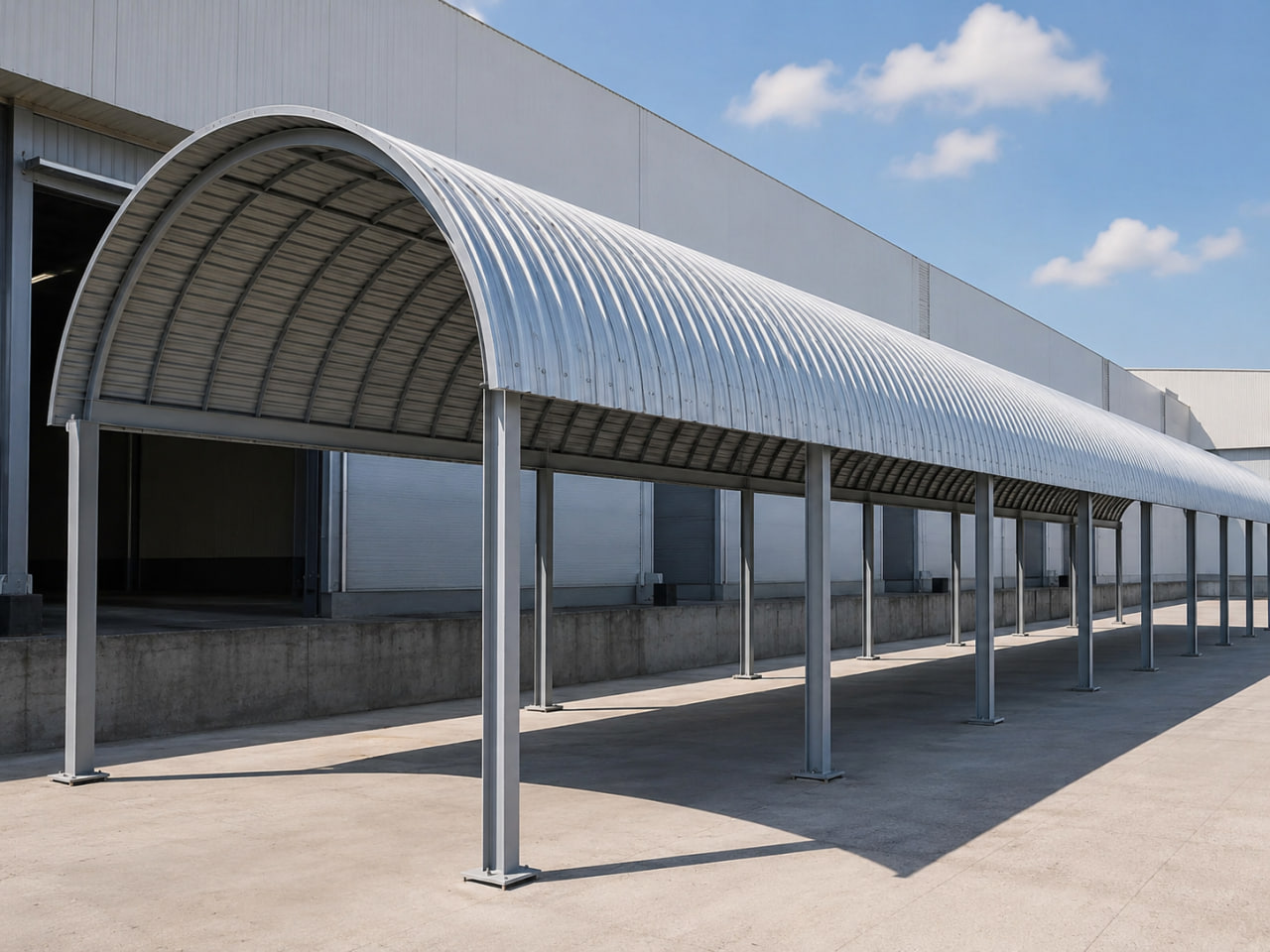

Лёгкие дугообразные покрытия применяют над входными группами, площадками хранения и проходами между корпусами. С10ПГ используют как облицовку арочного навеса, тоннельного кожуха либо хозяйственного укрытия при наличии рассчитанных прогонов. Если на объекте нужен контейнер сборно-разборный, для его крыши можно отдельно оценить радиусное решение и заранее проверить совместимость с рамой. Для бескаркасного ангара этот профиль не назначают без инженерного расчёта.
В разделе представлены варианты радиусного профлиста: коричневый полиэстер, оцинкованная сталь и жёлтая окраска. Они отличаются толщиной и обработкой поверхности. Радиус гибки сверяют с чертежом свода.
Шоколадно-коричневое исполнение для заметных деталей навеса. Для торцов подбирают планки того же оттенка и фактуры.
Перейти к товару →Цинковый слой защищает поверхность листа. Если рядом стоят окрашенные доборы, узлы соединения и внешний вид согласуют отдельно.
Перейти к товару →Насыщенный жёлтый цвет выделяет наружную оболочку. Подходящую толщину проверяют по нагрузкам и геометрии прогонов.
Перейти к товару →Обшивка требует отдельного набора метизов и примыканий. Состав согласуют с геометрией свода и проектом водоотвода; произвольная замена деталей может нарушить герметичность.
Подбираются под толщину прогонов и рабочую среду. Уплотнитель не следует пережимать при заворачивании.
К разделу →Заготовки для отдельных торцевых фартуков и нестандартных доборов, когда обычная планка не повторяет узел.
Посмотреть заготовки →Отливы, торцевые и примыкающие детали закрывают открытые кромки и направляют воду от конструкции.
Выбрать доборы →Для расчёта берут не только ширину пролёта, но и высоту подъёма арки. Затем сверяют фактические отметки опор, положение крайних прогонов и длину окружной части. При отклонении ферм понадобятся контрольные замеры.

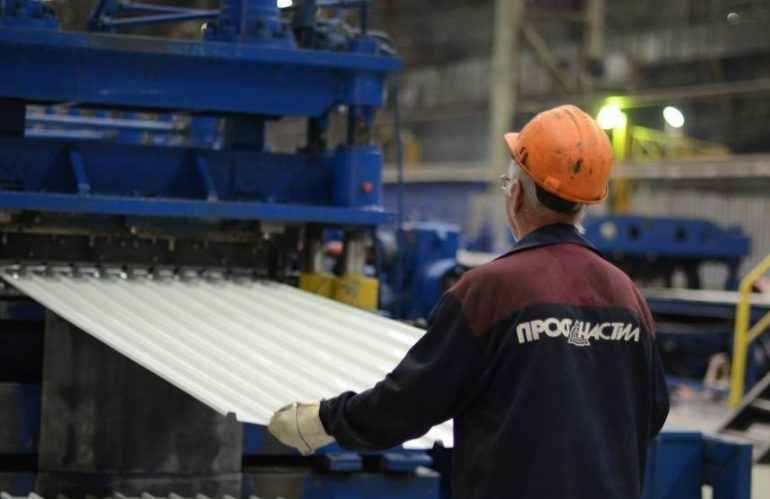

Сначала стальную полосу прокатывают через профилирующие валки, получая требуемый рельеф. Затем на специальном оборудовании выполняют продольную гибку. Готовую дугу контролируют по шаблону: проверяют постоянство кривизны, отсутствие заломов и состояние лицевого слоя. Если требуемый радиус слишком мал для выбранной стали или отделки, исполнение пересогласовывают до запуска.
Крепление выполняют к подготовленным прогонам, способным воспринимать ветровое давление и снег. Первый лист примеряют без окончательной затяжки; по нему задают направление перекрытия остальных. Вода должна уходить с нижней кромки в подготовленный водосбор, а не на открытый торец. Герметик используют только там, где он указан в схеме примыкания.
Если для свода важны другой рельеф, более высокая гофра или повышенная жёсткость, сравните соседние профили по паспортным данным и расчёту основания.
Невысокая волна для навесов и округлых оболочек. Уточните рабочую ширину и геометрию гиба.
Смотреть →Вариант для проектов, где требуется другая жёсткость настила. Замена марки — только после пересчёта.
Смотреть →Высокая гофра для более нагруженных схем. Сравнивайте не внешний вид, а расчётный пролёт и опоры.
Смотреть →Для заявки передайте чертёж арки с пролётом, высотой подъёма и расстоянием между прогонами, а также площадь и желаемую отделку. Запросите остаток нужного оттенка и возможность гибки выбранной основы: наличие прямого рулона ещё не означает, что готовые радиусные элементы лежат на складе.
В ведомости отдельно считают листы, боковые перекрытия, торцевые планки, уплотнения и метизы. При комплектации учитывают сложность кривизны, толщину стали, окраску, количество типоразмеров и раскрой. Предложения сравнивают по полной спецификации, а не только по общей площади.
При перевозке дугу поддерживают опорами по форме. Длинная пачка не должна висеть между узкими брусьями. Если водосточная система входит в заказ, желоба и трубы укладывают отдельно от криволинейных листов. На площадке элементы держат на сухом настиле, защищают от грязи и сверяют маркировку до подъёма.
Это рискованно: при силовой подгонке появляется локальная деформация гофры. Для повторяемого контура выбирают заводское исполнение с согласованным радиусом.
Однослойная обшивка не содержит утеплителя. Для отапливаемого здания потребуются отдельная теплоизоляция, парорежим и проект вентиляции.
От формы кромки, ориентации ската, ветровой нагрузки и выбранного узла. Произвольный нахлёст может направлять влагу внутрь.
Сверьте радиус, число листов, длины по дуге, толщину основы и отделку с заказом. Осмотрите упаковку, торцы и отсутствие вмятин.
Перед утверждением производства проверьте три вещи: радиус соответствует фермам, рабочая ширина учтена с перекрытием, а список доборов закрывает торцевые зоны. Если на стройке уже смонтированы прогоны, приложите обмерную схему — она точнее общего рисунка фасада. Это уменьшает риск переделок на высоте.
