Гофролисты арочные для больших конструкций ММ35 в СПб — изготовление по проекту

Арочные гофролисты ММ35 для сборных металлических сооружений — Изогнутые секции ММ35 применяют при сборке водопропускных труб, дорожных арок, тоннелей и других сооружений, работающих совместно с грунтовой обоймой.

Стоимость партии и исходные данные для расчёта

Гофролисты арочные для больших конструкций ММ35 в СПб выпускаются по цене от 1699.18 руб./м². Минимальный объём — 50 м², срок изготовления составляет 1–3 дня, перевозка до объекта занимает 4–5 дней. Гарантия — 20 лет. Для подготовки предложения нужны чертёж сооружения, радиус, число секций, толщина стали, условия эксплуатации и конкретное применение.

Параметр	Значение

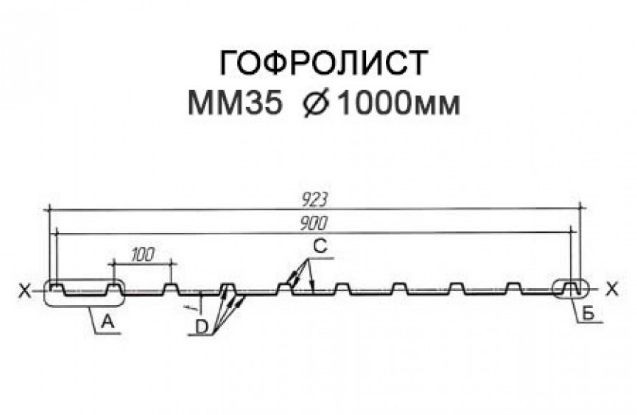

Исполнение	Изогнутая профилированная секция ММ35
Основная задача	Сборка труб, арок, переходов и тоннельных оболочек под насыпью
Высота гофры	35 мм
Толщина стали	Назначается расчётом с учётом пролёта и глубины засыпки
Полезная ширина	Определяется конфигурацией секции и схемой нахлёста
Габарит заготовки	Уточняется по рабочей документации
Длина элемента	Согласуется по раскладке и транспортным ограничениям
Кривизна	Формируется под проектный радиус сооружения
Теплоизоляция	В однослойной металлической секции отсутствует
Теплопроводность	Отдельно не рассчитывается для данного типа изделия
Защита поверхности	Цинковый слой или дополнительная антикоррозионная система
Соединение секций	Болтовые узлы с проектным нахлёстом
Герметизация	Выполняется по требованиям проекта в водозащитных зонах
Хранение	На ровных опорах с защитой от влаги и загрязнения
Ограничения	Применение без расчёта оболочки, основания и обратной засыпки не допускается

Какие сооружения чаще всего собирают из ММ35

Водопропускная труба из секций ММ35 под дорожной насыпью

Водопропускные трубы

Пропуск воды под насыпью

Из гнутых секций формируют круглые и замкнутые оболочки для отвода ручьёв, паводковых потоков и ливневых стоков под автомобильными дорогами и технологическими проездами.

Арочное сооружение из металлических гофролистов ММ35

Арки и тоннельные переходы

Проезды и малые мостовые сооружения

Болтовые оболочки используют при устройстве арочных проездов, пешеходных тоннелей, скотопрогонов, путепроводов небольшого пролёта и защитных переходов под земляным полотном.

Зачем каждую партию привязывают к проекту

Расчётная геометрия — кривизну секций задают по форме будущей оболочки.
Точная раскладка — отверстия и нахлёсты должны совпасть при сборке.
Защита от коррозии — исполнение выбирают с учётом грунта, воды и реагентов.
Продуманная перевозка — габариты увязывают с загрузкой транспорта и подъездом.
Контроль комплекта — элементы маркируют в соответствии со сборочной схемой.
Совместная работа с грунтом — прочность зависит от качества основания и послойного уплотнения.

ММ35 выбирают для инженерных сооружений, где металлическая оболочка воспринимает нагрузку вместе с окружающей засыпкой. Для кровельных сводов и открытых навесов предусмотрен отдельный арочный профнастил, рассчитанный на фиксацию к каркасу.

Кому требуется продукция ММ35

Дорожным подрядчикам, прокладывающим водоотводы под трассами и подъездными путями.
Мостостроительным организациям, собирающим арочные переходы и малые искусственные сооружения.
Промышленным предприятиям, которым необходимы защищённые проезды и технологические тоннели.
Проектным бюро, подбирающим конфигурацию оболочки под расчётную насыпь.
Заказчикам из СПб и Ленинградской области, которым нужна готовая партия по спецификации.

Однослойные гофросекции не образуют утеплённый контур. Когда требуется лёгкая теплоизолированная оболочка над складом или производственной зоной, рассматривают арочные сэндвич панели с предусмотренным проектом типом наполнителя.

Когда использование ММ35 не допускается

При отсутствии расчёта глубины засыпки, транспортных нагрузок и несущей способности грунта.
Если фактический профиль основания отличается от геометрии металлической оболочки.
При несимметричной отсыпке, способной сместить или деформировать собранную конструкцию.
В химически активной среде без специально выбранной антикоррозионной защиты.

Для архитектурных кровель, где требуется герметичный продольный шов без открытого болтового соединения, используют продольно гнутый фальц. Такой материал решает другую задачу и не заменяет конструкционные секции ММ35.

Сборка оболочки и защита соединений

До начала работ проверяют маркировку деталей, кривизну, расположение отверстий и очередность сборки.
Секции соединяют болтами с предусмотренным проектом нахлёстом, контролируя равномерность затяжки.
Оболочку устанавливают на подготовленное основание без просадок, камней и локальных выступов.
Герметизация гофролиста выполняется там, где требуется ограничить проникновение воды через соединения.
Обратную засыпку ведут послойно и симметрично с обеих сторон, не допуская перекоса конструкции.

До засыпки проверяют форму сооружения, болтовые узлы, опирание нижних участков и соответствие собранной оболочки проектным отметкам.

Приёмка, обслуживание и складирование

Секции выгружают без сбрасывания и волочения по грунту, чтобы не повредить защитный слой.
До сборки элементы размещают на устойчивых подкладках и укрывают от осадков.
После ввода сооружения контролируют состояние входных оголовков, русла и участков размыва.
Засоры удаляют своевременно, сохраняя расчётное проходное сечение трубы или тоннеля.

Как подобрать конфигурацию и рабочие размеры

Передайте продольный и поперечный разрез с отметками основания и насыпи.
Укажите назначение сооружения, расчётные нагрузки, свойства грунта и уровень воды.
Согласуйте форму сечения, радиус, толщину стали и антикоррозионное исполнение.
Определите условия подъезда, способ разгрузки и место временного складирования.
Запрос «гофролист размеры» должен содержать чертёж, поскольку одной длины для расчёта недостаточно.

Итоговая стоимость зависит от площади оболочки, толщины заготовки, кривизны, числа отверстий, защитной обработки и логистики. Подробная спецификация помогает купить недорого напрямую от производителя, заказать по размерам и рассчитать цену за объём с доставкой.

Состав партии для сборочных работ

Основная поставка включает промаркированные секции ММ35 и упаковку. В зависимости от проекта комплект дополняют болтами, гайками, шайбами, герметизирующими материалами, гладкими накладками и фасонными деталями.

Болты и уплотнительные материалы для секций ММ35

Элементы крепления

Болты, гайки, шайбы и уплотнения подбирают под толщину секций и принятую схему соединения.

Подробнее

Гладкий лист

Рулонную и листовую сталь используют для выпуска накладок, фартуков, защитных кожухов и усиливающих деталей.

Подробнее

Фасонные элементы

Детали заданной конфигурации применяют при оформлении торцов, оголовков, переходов и сопряжений.

Подробнее

Выпуск, наличие металла и отправка заказа

Перед оплатой уточняют доступность заготовки нужной толщины и варианта защитной обработки. После утверждения документации партия от 50 м² изготавливается за 1–3 дня. Срок перевозки по СПб составляет 4–5 дней. Цена начинается от 1699.18 руб./м², гарантия — 20 лет.

Где заказать гофролисты ММ35 в СПб

Для оформления заявки направьте рабочую схему, размеры сооружения, радиус секций, толщину стали, количество элементов и адрес объекта. Технолог проверит комплектность данных, подготовит раскладку и рассчитает производство гофролиста.

До запуска партии следует утвердить нумерацию секций, расположение нахлёстов, тип болтовых соединений и порядок сборки на площадке.

Ответы по проектированию и сборке ММ35

Почему нельзя выбрать радиус без чертежа? Форма элемента связана с сечением сооружения, глубиной насыпи, способом опирания и расположением соединений.
Требуется ли проектный расчёт для объекта в СПб? Да, необходимо учитывать давление грунта, транспортную нагрузку, водный режим и технологию обратной засыпки.
Как выпускают секции ММ35? Стальную заготовку профилируют, изгибают по заданной кривизне, выполняют отверстия, проверяют геометрию и маркируют.
