Для стоянок и проходов выбирают кривизну по каркасу. Места стыков защищают от осадков, крепёж подбирают к опорам.


С17ПГ — стальной настил с продольным изгибом для арочных навесов, входных групп и защитных оболочек. Цена от 837 руб./м². Изготовление 1–3 дня, доставка 4–5 дней, гарантия 20 лет. Заказ от 10 шт. или 50 м².

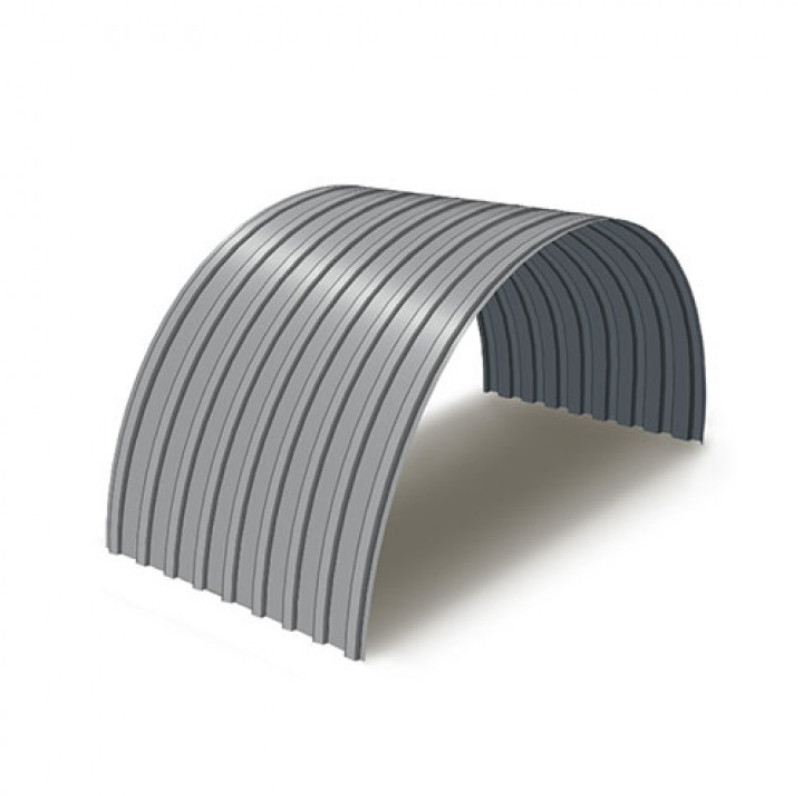

Лист С17ПГ отличается гофрой высотой 17 мм и плавным продольным изгибом. Он повторяет очертания криволинейного каркаса, поэтому подходит для перекрытия пешеходных галерей, небольших павильонов и защитных оболочек инженерного оборудования. Форму определяют не на глаз: изготовителю передают чертёж с радиусом, длиной развёртки и положением опор. Также проверяют материал основы, покрытие и расположение крепежа.
Приведённые сведения помогают составить заявку. Точную геометрию и состав изделия фиксируют в рабочей документации; высота волны сама по себе не определяет кривизну.
| Параметр | Значение |
|---|---|
| Конструкция | Гофрированный стальной лист, изогнутый вдоль оси |
| Применение | Арочные ограждения, крыши навесов и кожухи оборудования |
| Рельеф | Номинальная высота профиля — 17 мм |
| Кривизна и развёртка | По чертежу с учётом пределов оборудования |
| Полезная / общая ширина | Указывают в документации выбранного профиля |
| Толщина металла | Выбирают по расчёту и параметрам исходного рулона |
| Стальная основа | Согласно документам на металл партии |

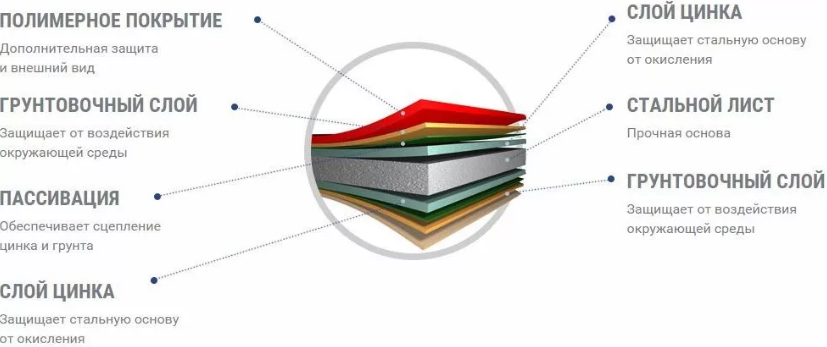

| Поверхность | Цинковый слой либо цинк с полимерной отделкой |
| Оттенок | По палитре RAL и контрольному образцу |
| Теплоизоляционный слой | Отсутствует, лист состоит из одного слоя стали |
| Стыковка листов | Боковое перекрытие по гофре; торцевое — по узлу |
| Масса | Зависит от площади развёртки и толщины основы |
| Показатели пожарной безопасности | Уточняют по документам на сталь и отделку |
| Условия эксплуатации | С учётом климата и стойкости защитного слоя |
| Опорная система | Дуговой каркас с прогонами по проекту |
| Крепёж | Под тип опоры, с уплотняющей шайбой EPDM |
| Расстановка точек фиксации | По ветровой нагрузке и расположению прогонов |
| Перекрытия и уплотнение | С учётом стока воды и деталей примыкания |
| Складирование | На опорах, под защитой от сырости, выше уровня грунта |
| Пределы применения | Не выполняет функцию несущей фермы или утеплителя |



На открытых входных группах цвет листов часто согласуют с облицовкой здания. В хозяйственных зонах востребована поверхность без декоративного слоя. Когда необходим другой тип шва, продольно гнутый фальц оценивают отдельно: для него предусмотрены собственные крепления и решения по отводу воды.
Для стоянок и проходов выбирают кривизну по каркасу. Места стыков защищают от осадков, крепёж подбирают к опорам.

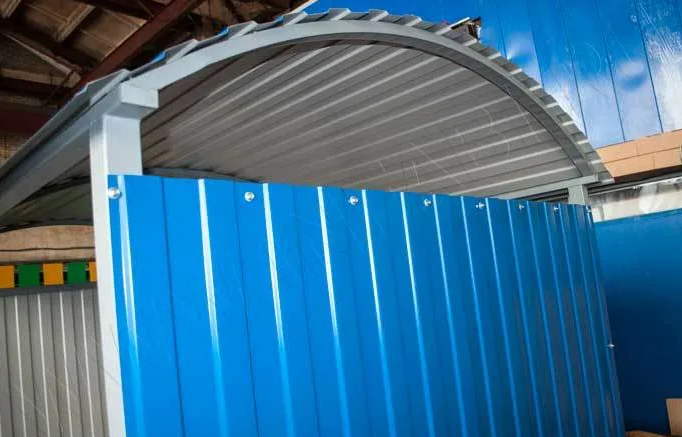

На коротких арках проверяют края листов, точность примыканий и отвод воды от входа.
Кожухи коммуникаций проектируют с доступом к обслуживанию. Секции желательно делать заменяемыми.
С10ПГ с невысоким рельефом используют на компактных декоративных перекрытиях; пригодность подтверждают расчётом.
Перейти к товару →С15ПГ служит альтернативой для изогнутых покрытий павильонов и входных зон при подходящих нагрузках.
Перейти к товару →С18ПГ отличается геометрией гофры; возможность его применения проверяют по пролёту и каркасу.

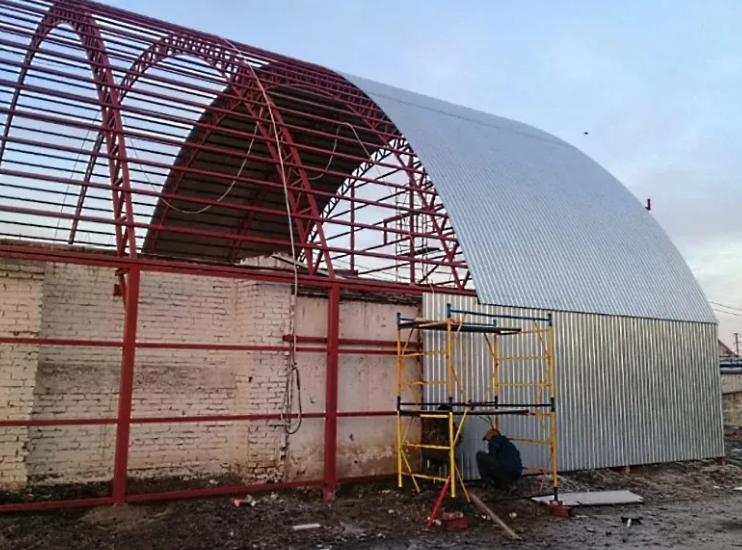

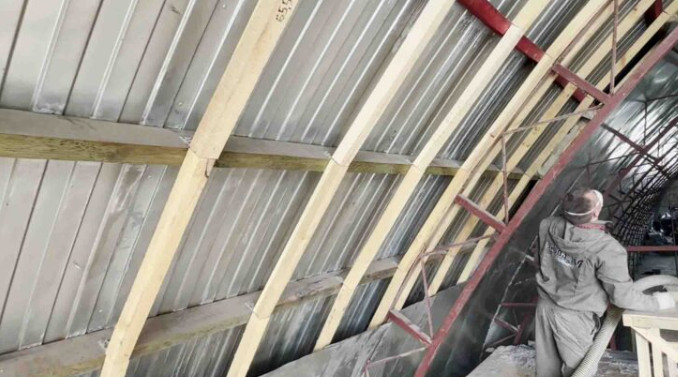

Перейти к товару →Перед креплением проверяют кривизну ферм, положение прогонов и отсутствие выступающих деталей. Неровная опорная линия мешает плотной стыковке и создаёт напряжение в листах. Для объектов с теплоизоляцией арочные сэндвич-панели рассчитывают как другую систему: их опирание и соединения отличаются.
Частые причины проблем — попытка согнуть готовый прямой настил, недостаточное перекрытие, повреждение покрытия при резке и неправильные точки крепления.
Перед изготовлением уточняют характеристики исходного металла и размеры радиусных элементов. Для плоских участков профнастил выбирают отдельно, по нагрузке и полезной ширине. Для готовых дуг требуется место, позволяющее выгрузить пакет без перекоса.
Комментарии покупателей о подборе и установке арочных листов.
«Для навеса требовались дуги по готовым размерам. Детали привезли с маркировкой, поэтому при установке не возникло путаницы.»
«Выбирали материал для входной арки. Согласовали оттенок и толщину, а торцевые участки закрыли планками.»
«Для кожуха согласование чертежа оказалось самым долгим этапом. Зато при сборке детали встали по местам.»
Купить С17ПГ можно по согласованной ведомости: так проще избежать расхождений в радиусах, количестве элементов и упаковке.
Панели объединяют облицовки и теплоизоляционный сердечник, поэтому подходят для утеплённых покрытий.
Смотреть →Металлические листы с рисунком черепицы применяют на скатных основаниях при расчётном шаге обрешётки.
Смотреть →Картины соединяют продольными швами; особенности фиксации зависят от выбранного типа фальца.
Смотреть →С17ПГ позволяет облицовывать плавные дуги без набора коротких прямых элементов. Главное — совместить радиус листа с каркасом, проверить нагрузки и заранее предусмотреть стыки, крепёж и водоотвод. Согласованная спецификация упрощает производство, перевозку и сборку покрытия.
