В фасадных подсистемах важны две вещи: ровная плоскость и стабильный шаг крепежа. Ошибка в направляющих быстро превращаетсяв перекос облицовки, лишние подрезки и рост времени на объекте. Z-образный профиль решает эту задачу как несущая направляющая:на него опираются кассеты, панели и листовые материалы, а нагрузка уходит в кронштейны и основание.

Подробности, базовые параметры и оформление заказа — настранице Z-профиля.

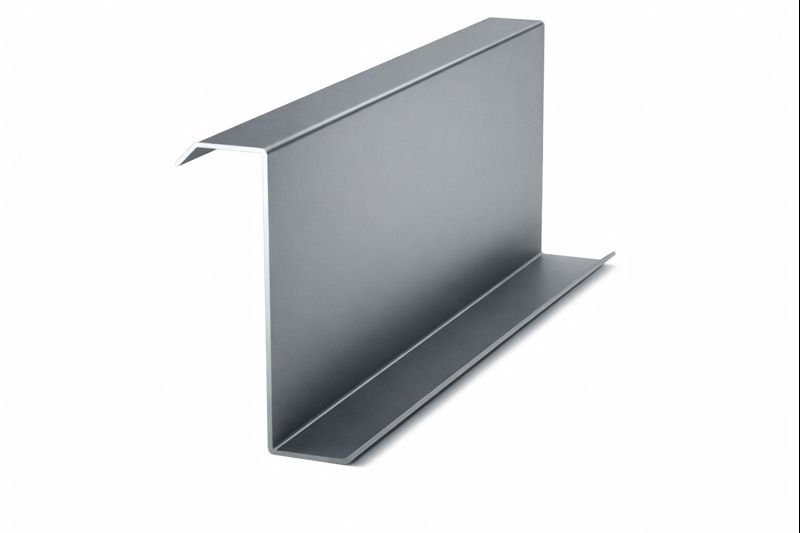

Z-профиль фасадный — металлический фасонный элемент Z-сечения (две полки и стенка). В вентфасаде он чаще всего выполняет рольнаправляющей рейки: одна полка работает в узле соединения с кронштейном/стойкой, вторая — в узле фиксации облицовки.Такая геометрия упрощает сборку и помогает держать линию по всему фасаду.

Чтобы собрать узлы без “самодеятельности”, обычно подбирают элементы в одном разделе.Посмотритефасонные элементы.

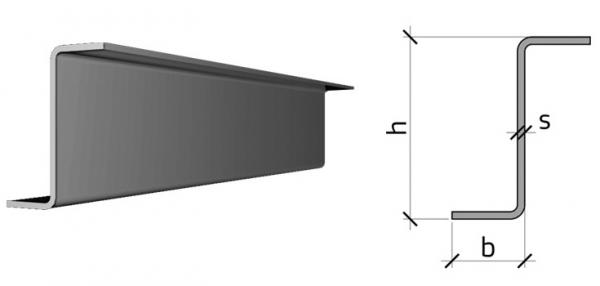

• Высота стенки. Влияет на жесткость направляющей и “вылет” узла в подсистеме.
• Ширина полок. Определяет удобство крепления и то, как собираются стыки по месту.
• Толщина металла. Влияет на прогиб и устойчивость при затяжке крепежа. В практике часто встречаются толщины в диапазоне 0,7–2,0 мм, точное значение задают расчет и проект.
• Длина. Поставляют мерной или режут под карту раскроя, чтобы сократить количество стыков и отходов.
• Защита от коррозии. Базовый вариант — оцинковка; дополнительно может применяться полимерное покрытие, если нужен цвет и повышенная стойкость слоя.

Торцы после резки уязвимее плоскости: их чаще портят на хранении и в машине (влага, трение пачек, падения на ребро).Поэтому на практике важны упаковка и аккуратная разгрузка.

• По поставке. Есть складские позиции (типовые размеры) и Z-профиль на заказ — под геометрию и длину, которые требует проект.
• По защите. Оцинкованный Z-профиль используют в большинстве подсистем, когда элемент закрыт облицовкой. Полимерное покрытие выбирают, когда нужен цвет и более стойкий защитный слой.
• По цветам. Цвет задают по RAL, чтобы доборные элементы и облицовка совпадали визуально.
• По узлам и облицовке. Кассеты со скрытым креплением чувствительнее к точности плоскости. Панели с замковыми соединениями требуют аккуратного шага и стыков. Листовые материалы чаще требуют более частого крепежа и стабильной опоры.

1. Профилирование на линии. Подходит для серийных размеров и крупных объемов: металл проходит ролики и получает повторяемую форму.
2. Гибка на листогибе. Подходит для изделий по чертежу и нестандартной геометрии.
3. Контроль геометрии. Проверяют углы, размеры полок/стенки и ровность по длине, чтобы направляющую не “винтило”.
4. Состояние покрытия и кромок. Сколы и царапины на кромке критичны, потому что именно с них чаще начинается коррозия.
5. Упаковка. Для длинномера используют прокладки и фиксацию пачек, чтобы исключить трение и прогиб.

• понятную направляющую плоскость под облицовку;
• удобные зоны под крепеж и сборку узлов;
• жесткость при умеренной массе конструкции;
• меньше подгонки и подрезок при стабильной геометрии партии;
• долговечность при корректной защите и соблюдении условий обращения.

Про теплопроводность: металл проводит тепло, поэтому в вентфасадах применяют прокладки и корректные узлы крепления,чтобы снизить мостики холода. Это решается конструкцией подсистемы и проектом.

• толщина и марка стали;
• тип защиты (оцинковка или полимер), цвет по RAL;
• геометрия и допуски (типовое исполнение или изделие по чертежу);
• объем партии и карта реза (отходы и количество операций);
• упаковка под перевозку и требования к разгрузке (длинномер, техника);
• сроки изготовления, если нужен Z-профиль на заказ.

• вентилируемые фасады под кассеты, композит, фиброцемент;
• подсистемы под профилированный лист;
• каркасы под экраны и облицовки (по проекту);
• усиление участков фасада с повышенной нагрузкой (углы, примыкания, зоны крепления).

Чтобы посмотреть доступные позиции и оформить заказ, перейдите настраницу Z-профиля.Для навигации по другим позициям сайта используйтекаталог.

1. Разметка. Наносят оси, высоты, точки крепления кронштейнов.
2. Кронштейны и плоскость. Крепят к основанию, выравнивают плоскость, ставят прокладки (если предусмотрено системой).
3. Утепление и мембраны. Монтируют теплоизоляцию и мембрану по регламенту.
4. Монтаж направляющих. Крепят Z-профиль, контролируют шаг, стыки по длине и температурные зазоры.
5. Крепление облицовки. Фиксируют кассеты/панели/листы, проверяют плоскость и примыкания.

Ресурс зависит от толщины металла, типа защитного слоя и условий среды (влага, солевые аэрозоли, перепады температуры),а также от соблюдения правил хранения, перевозки и монтажа. Гарантия привязана к спецификации партии и фиксируется в документах при поставке.

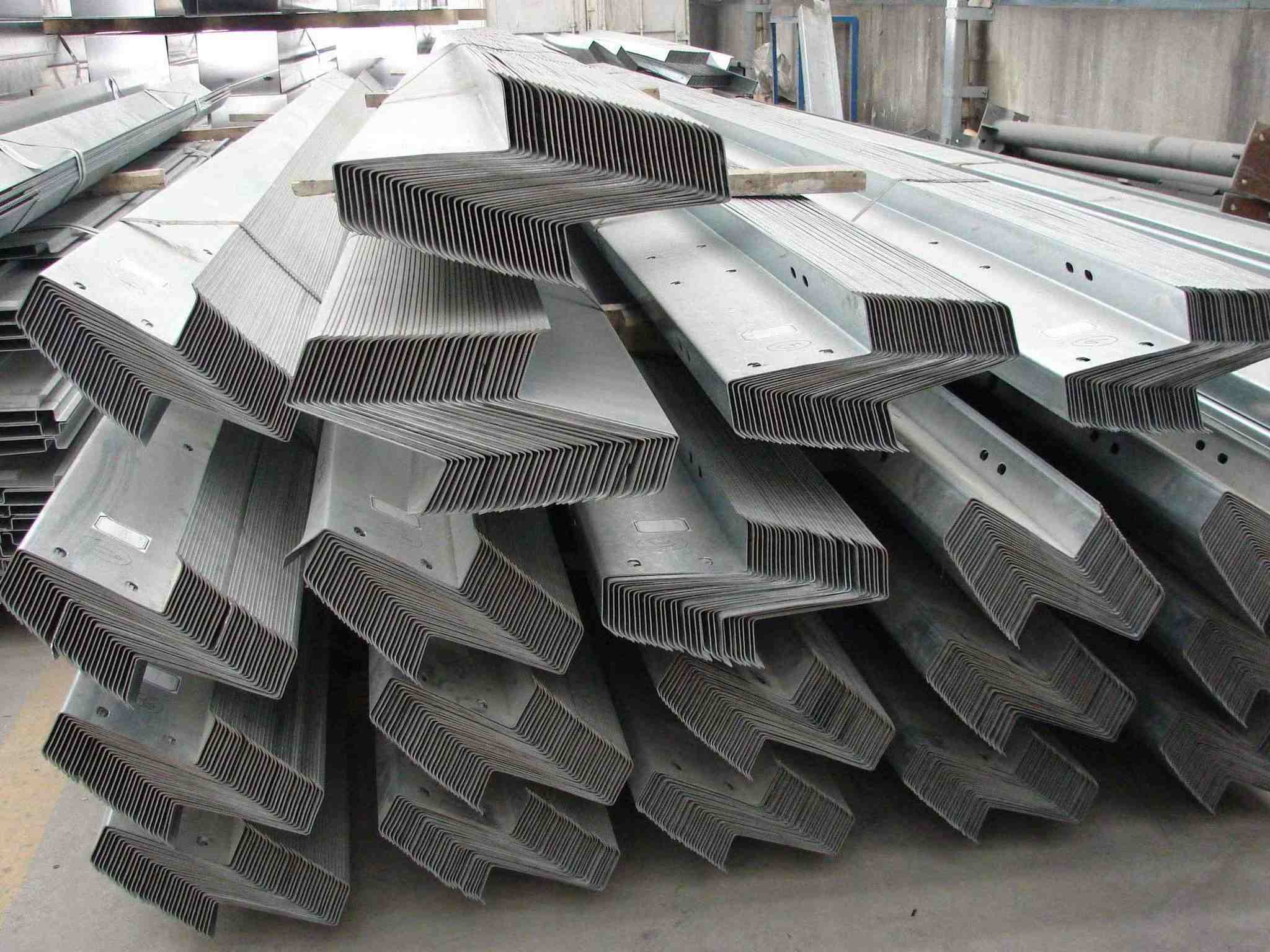

Для длинномера применяют прокладки и фиксацию пачек, чтобы исключить трение и прогиб. На объекте заранее готовят место складированияи подбирают технику для разгрузки. Это снижает риск заломов и царапин и ускоряет старт монтажных работ.

В коммерческой закупке важны измеримые вещи: понятные параметры партии, повторяемая геометрия, комплектность под объект и доставка без повреждений.Поэтому при выборе поставщика обычно смотрят на спецификацию, аккуратность упаковки и организацию отгрузки.

Минимальный объем заказа зависит от исполнения (типовой склад или изготовление по чертежу), защитного слоя и загрузки производства.Минимум подтверждают при расчете спецификации — так проще закрыть комплектность под объект без лишних остатков.

Перейти настраницу Z-профиля фасадного
