Укрытие конвейеров из арочного профнастила НС18ПГ в СПб

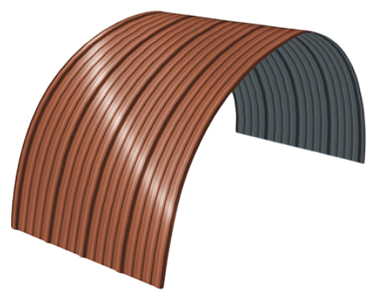

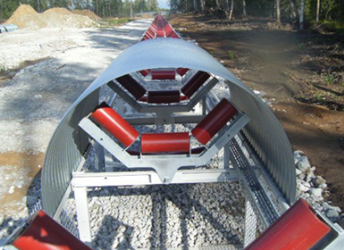

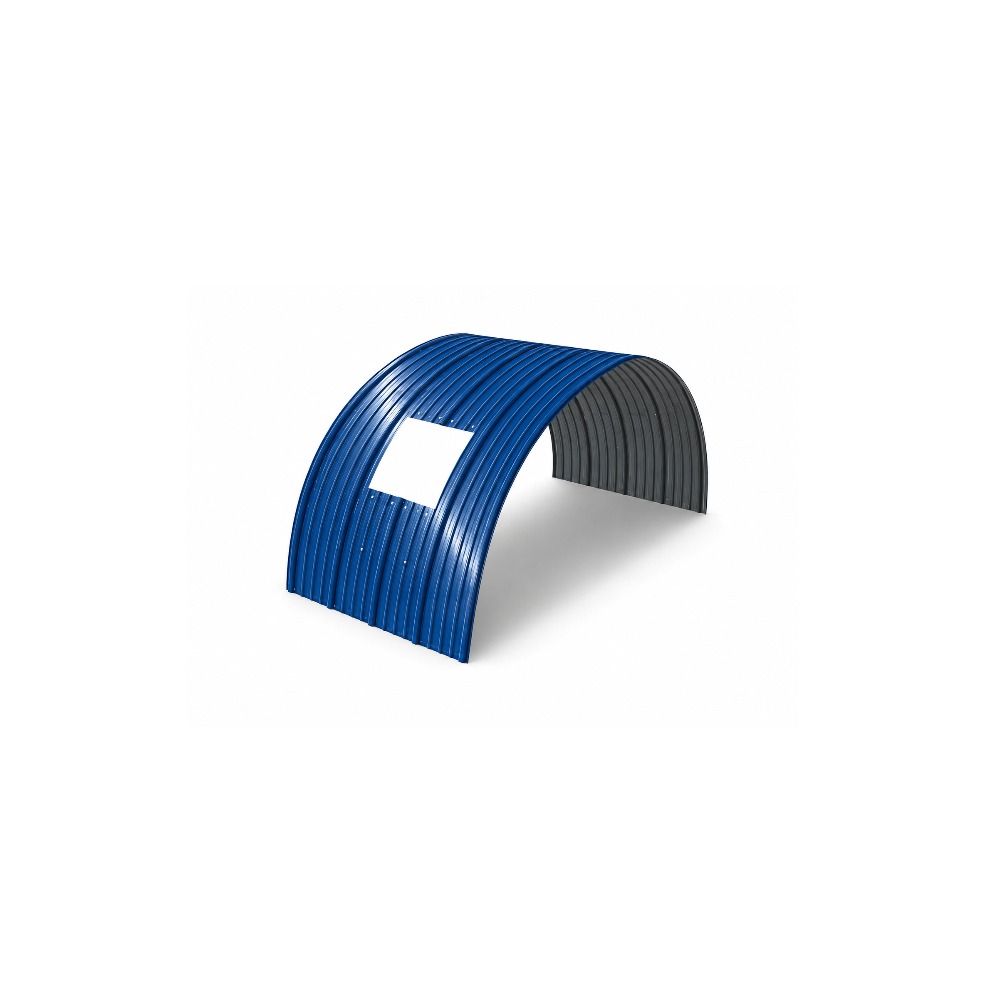

Арочное укрытие конвейера из профнастила НС18ПГ — Продольно-гнутый профиль НС18ПГ формирует защитный кожух над ленточным конвейером и ограничивает попадание осадков, пыли и посторонних предметов на транспортируемый материал.

Стоимость НС18ПГ и условия заказа

Укрытие конвейеров из арочного профнастила НС18ПГ в СПб производится от 646.90 руб./м2. Срок изготовления составляет 1–3 дня, доставка — 4–5 дней, гарантия — 20 лет, минимальный заказ — 50 м2. Перед запуском в производство согласуются радиус дуги, длина секций, исполнение стали и схема крепления.

Параметр	Значение
Тип	Продольно-гнутый профилированный лист НС18ПГ-1170
Назначение	Арочные укрытия ленточных конвейеров и технологических линий
Высота волны	18 мм
Рабочая ширина	1120 мм
Полная ширина	1170 мм
Длина	0,20–20 м, резка под заказ
Толщина металла	Подбирается по нагрузке и требуемой жёсткости кожуха
Радиус изгиба	Изготавливается по проектному радиусу
Защитный слой	Оцинкованное или полимерное исполнение; цвет RAL согласуется при заказе
Утеплитель	Не применяется; лист не является теплоизоляционным изделием
Теплопроводность	Не нормируется для данного типа защитного кожуха
Соединение	Нахлёст листов с фиксацией к несущему каркасу
Марка стали и вес	Уточняются по выбранной толщине, защитному слою и спецификации партии

Другие варианты профлиста

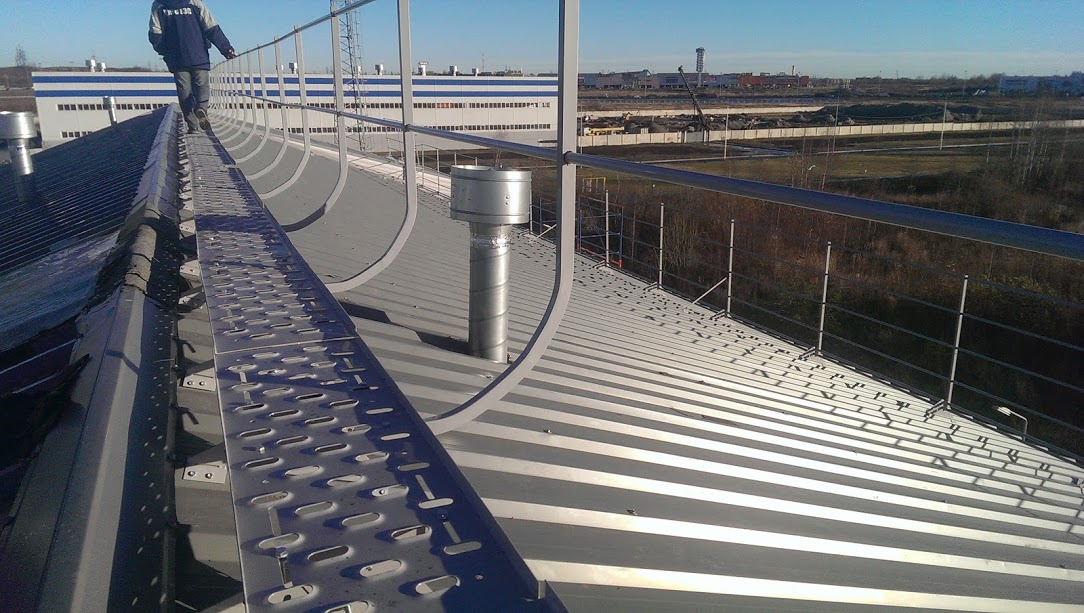

Профнастил для крыши

Профлист для кровельных конструкций

Профилированный лист применяют для устройства скатных кровель производственных, складских, хозяйственных и коммерческих зданий.

Профнастил для забора

Профлист для ограждений

Материал используют для сплошных заборов на частных, складских и промышленных территориях. При выборе учитывают высоту ограждения, ветровую нагрузку, шаг опор, толщину стали и тип защитного покрытия.

Почему НС18ПГ удобен для конвейерного кожуха

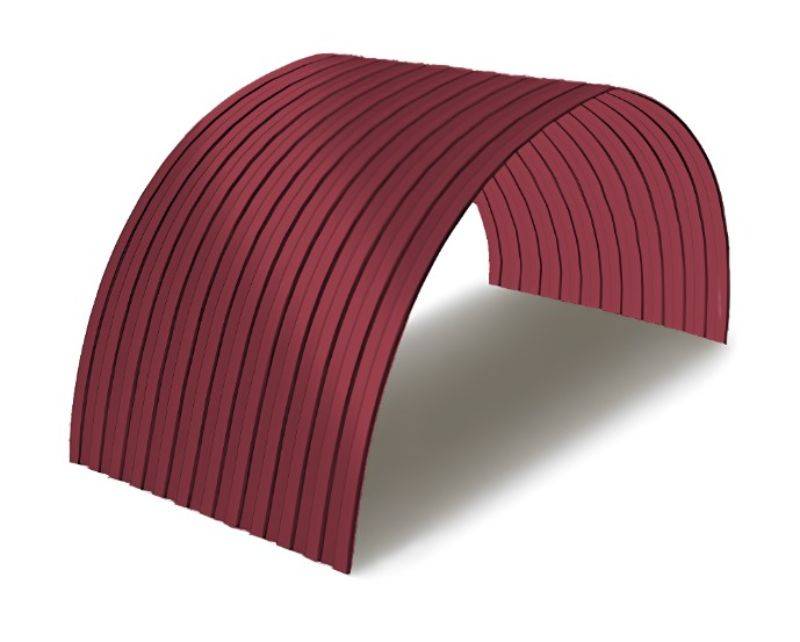

Заводская кривизна — лист выпускается с заданным изгибом и не требует формирования дуги непосредственно на площадке.
Профиль 18 мм — гофра повышает пространственную жёсткость тонколистовой оболочки.
Секционная сборка — повреждённый участок можно обслужить отдельно от всей линии.
Выбор исполнения — для наружной среды доступны оцинкованные и полимерные варианты.
Изготовление по трассе — радиус и длину заготовок согласуют до профилирования.
Компактная оболочка — конструкция повторяет геометрию оборудования и не требует устройства полноценного здания.

Когда проект требует другой технологии формирования криволинейной оболочки, стоит сравнить НС18ПГ и арочный фальц. Решение выбирают по радиусу, конструкции каркаса, требованиям к герметичности и способу обслуживания линии.

Кому подходит такое решение

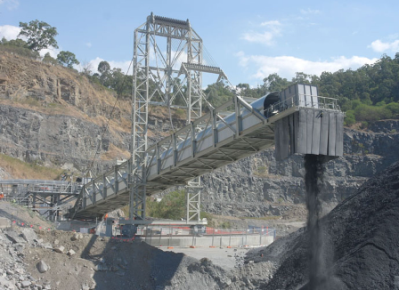

Горнодобывающим и перерабатывающим предприятиям с наружными ленточными транспортёрами.
Складским комплексам и терминалам, где требуется закрыть подачу сыпучего сырья.
Производствам, модернизирующим существующую трассу без строительства капитальной галереи.
Подрядчикам, которым нужны секции заданного радиуса для готового металлического каркаса.
Проектным организациям, рассчитывающим оболочку с учётом ветровых, снеговых и эксплуатационных воздействий.

На участках, где вместе с защитой оборудования требуется утеплённый ограждающий контур, применяют другие конструктивные решения, включая сэндвич панели. Один НС18ПГ не выполняет функцию теплоизоляции.

Ограничения и проверка перед заказом

Радиус нельзя выбирать только по внешнему виду: он должен соответствовать поперечному сечению каркаса.
Оболочку не используют как самостоятельную несущую арку без расчётных опор и предусмотренной схемы фиксации.
При агрессивной или постоянно влажной среде защитное исполнение выбирают с учётом условий конкретного производства.
Точки ревизии, привод, ролики и аварийные узлы нельзя перекрывать несъёмными секциями.
Для длинных пролётов, нестандартной дуги и повышенных нагрузок необходим проектный расчёт.

Для прямых экранов, перегородок и участков без продольного изгиба рациональнее рассмотреть обычные гофролисты. Арочное исполнение имеет смысл там, где форма кожуха заранее привязана к дуге несущих элементов.

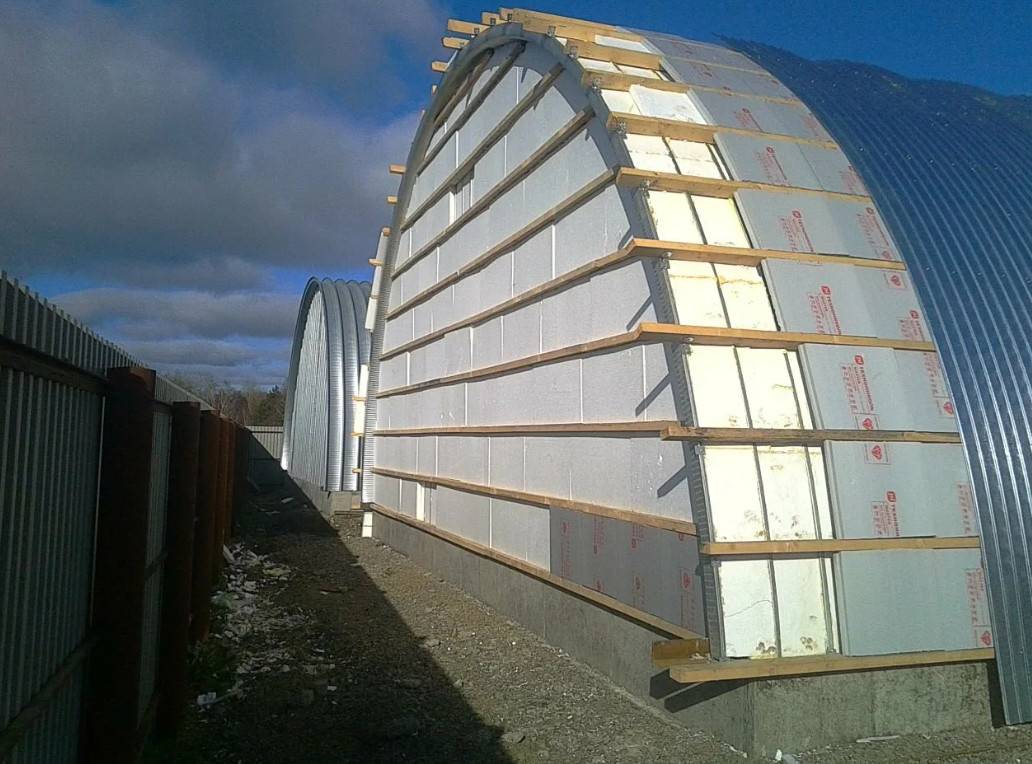

Установка и монтаж арочного профнастила НС18ПГ

До сборки проверяют геометрию опорных дуг: отклонения каркаса затрудняют совмещение кромок соседних секций.
Листы фиксируют к металлическому основанию подходящими саморезами с уплотняющей шайбой; длину метиза выбирают по узлу.
Смежные элементы укладывают с предусмотренным нахлёстом, направляя соединения так, чтобы снизить попадание воды внутрь кожуха.
На участках, где требуется защита от атмосферной влаги и пыли, соединения дополнительно герметизируют совместимым материалом.
Резаные кромки очищают от стружки. Для окрашенной стали повреждённую защиту восстанавливают подходящим ремонтным составом.

Перед подъёмом секций проверяют маркировку, радиус, направление нахлёста и соответствие деталей конкретному участку конвейерной трассы.

Использование, уход и хранение

После установки периодически осматривают фиксаторы, нахлёсты и участки рядом с технологическими проёмами.
Налипший материал и загрязнения удаляют без инструмента, способного повредить цинковый или окрашенный слой.
В местах доступа к роликам и приводу сохраняют возможность быстрого демонтажа предусмотренных секций.
До сборки пачки размещают на ровных подкладках и защищают от длительного контакта с влагой и грунтом.

Как выбрать радиус, металл и защитное исполнение

Передайте поперечный размер каркаса и требуемую геометрию дуги — по этим данным определяется форма заготовки.
Укажите шаг опор и условия площадки, чтобы подобрать толщину листа без неоправданного утяжеления конструкции.
Для наружных трасс учитывайте осадки, влажность, промышленную атмосферу и периодичность обслуживания.
При полимерном исполнении оттенок RAL согласуйте вместе с типом защитного слоя.
Разделите длинную линию на технологичные секции с учётом подъёма, транспортировки и последующего доступа к оборудованию.

Производство продукта начинается после согласования геометрии. На итоговую стоимость влияют толщина исходной стали, радиус, длина элементов, защитный слой, цвет и общий объём партии. Заказать по размерам удобнее по чертежу каркаса — это снижает объём подрезки непосредственно на объекте.

Что входит в комплект для установки

Базовая поставка включает продольно-гнутые листы по согласованной спецификации. В зависимости от проекта дополнительно предусматривают элементы крепления, соединительные детали, уплотнение, торцевые узлы и комплектующие для ревизионных участков.

Элементы крепления

Саморезы, шайбы, уплотнители и вспомогательные детали подбираются под толщину листа и конструкцию опор.

Подробнее

Фасонные элементы

Металлические планки и детали применяют для оформления торцов, примыканий, соединений и других узлов защитного кожуха конвейера.

Подробнее

Трубы лаги и сваи для металлического каркаса

Трубы, лаги, сваи

Металлопрокат используют для устройства опор, стоек и каркасов, на которых закрепляют секции арочного укрытия конвейерной линии.

Подробнее

Наличие, производство и доставка

Наличие исходной стали и возможность гибки требуемого радиуса уточняются перед запуском партии. После согласования характеристик товара изготовление занимает 1–3 дня, перевозка по СПб — ориентировочно 4–5 дней. Стоимость начинается от 646.90 руб./м2, гарантия составляет 20 лет, минимальная партия — 50 м2.

Где купить НС18ПГ для укрытия конвейера

Для расчёта направьте длину трассы, поперечное сечение кожуха, радиус или чертёж дуги, шаг каркаса и требования к защитному слою. По этим данным определяется количество листов, раскрой и конфигурация секций без лишнего запаса материала.

До оформления заказа рекомендуется отдельно проверить доступ к приводам и роликам, места ревизии, направление открывания обслуживаемых участков и возможность подъёма длинных деталей на проектную отметку.

Короткие ответы по НС18ПГ

Зачем профилю заводской продольный изгиб? Он позволяет собрать оболочку по дуге каркаса без принудительного изгибания прямого листа непосредственно на площадке.
Какой радиус нужен для укрытия конвейера в СПб? Универсального значения нет: кривизну определяют по геометрии конкретной несущей дуги и проверяют до запуска партии.
