RAL 1018
0,45 мм · полиэстер
Жёлтый лист для заметной облицовки перехода или навеса. При подборе учитывают сторону окраски и заранее согласуют оттенок торцевых доборов.
Открыть карточку →

Цена от 333,37 руб./м². Изготовление 1–3 дня, доставка по СПб 2–5 дней, гарантия 15 лет. Минимальный заказ — 50 м². Наличие подходящего исполнения, радиус и размеры листов уточняются при согласовании спецификации.

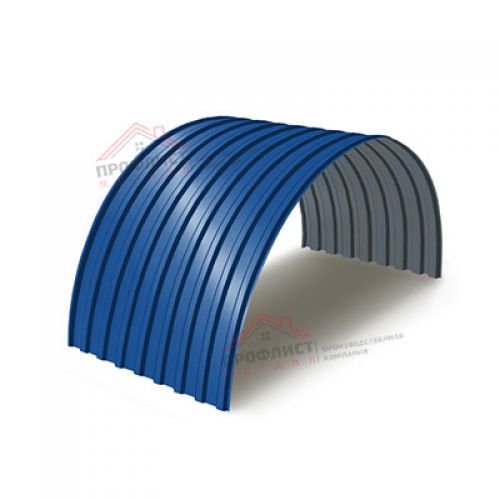

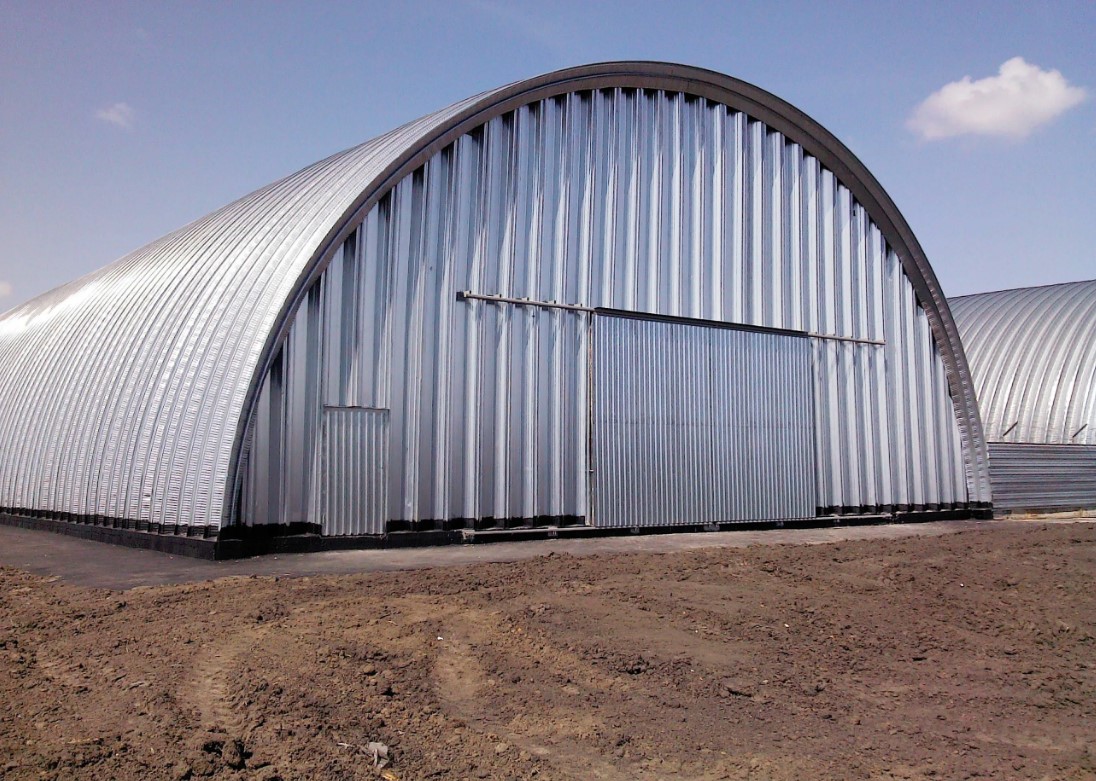

Профнастил для арочных конструкций МП20ПГ — трапециевидный стальной лист с заданной заводской кривизной. Он повторяет дугу без силового изгиба на объекте. Применяется на навесах, крытых переходах и кожухах оборудования. От прямого листа отличается радиусом и привязкой к конкретной схеме опирания.
Если планируете купить профлист МП20ПГ, сообщите пролёт, подъём арки, длину дуги и шаг прогонов. Заготовка может поступать как штрипс, но для готового листа нужна контролируемая гибка. Радиус берут из чертежа.

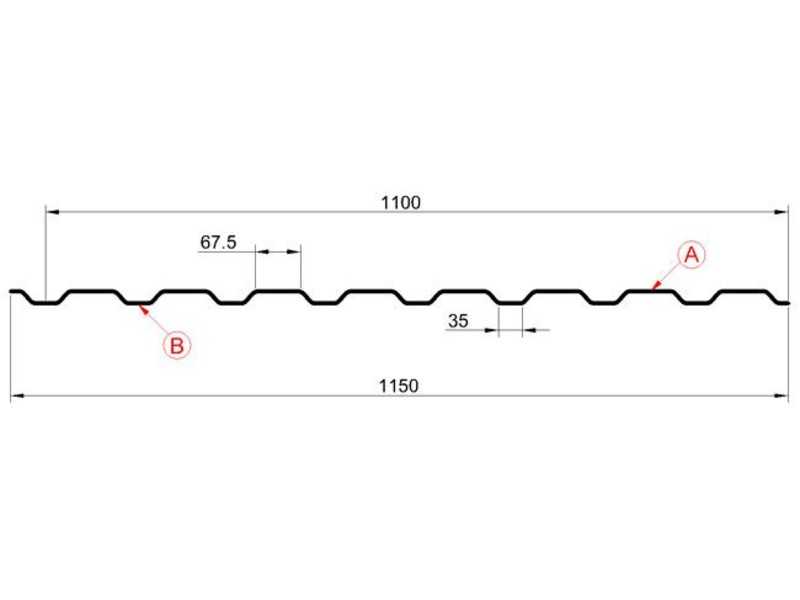

Сравните форму гофры, оттенок и лицевую сторону. Изображения помогают выбрать исполнение, но не заменяют согласованный радиус, схему дуг и карту раскладки.

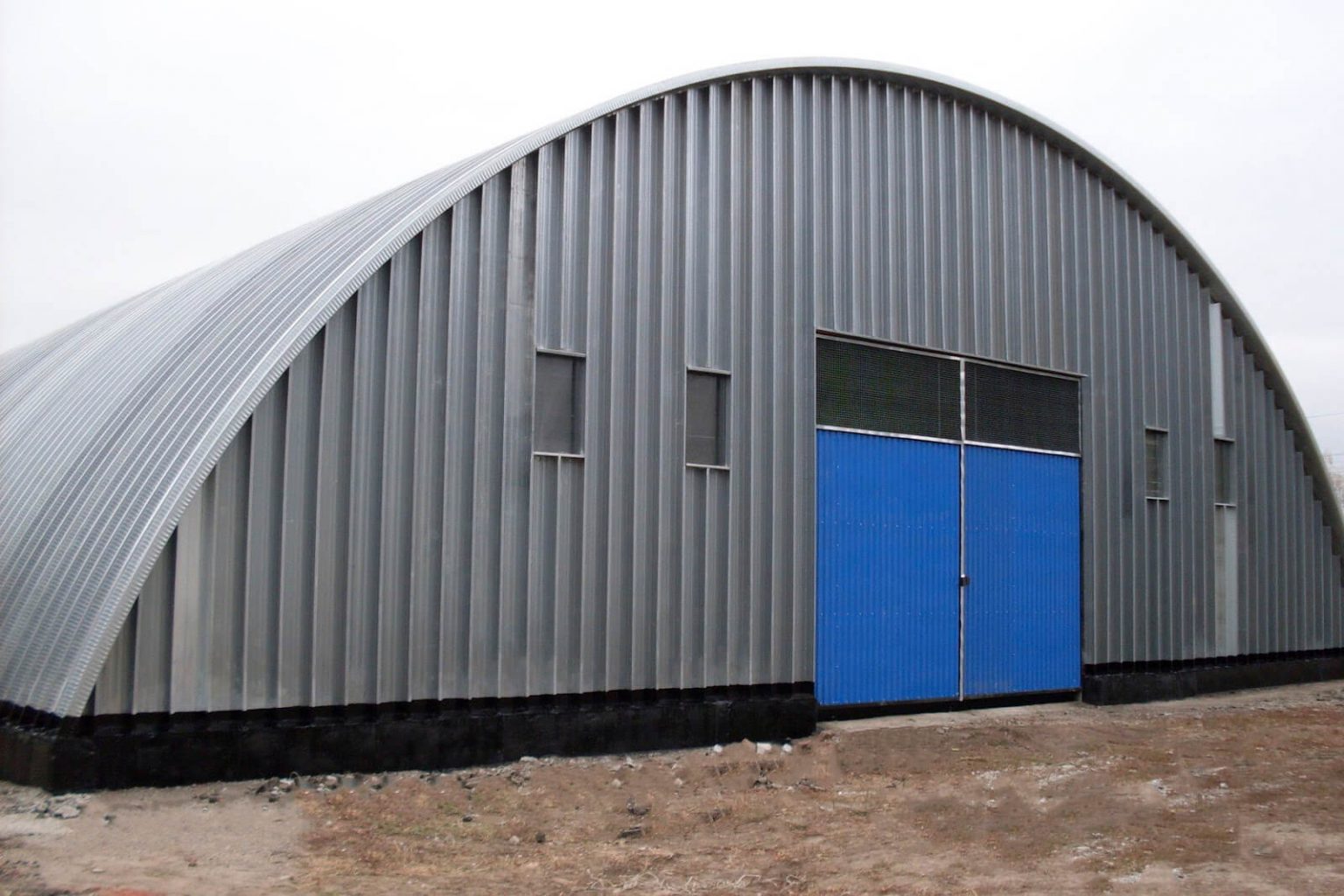

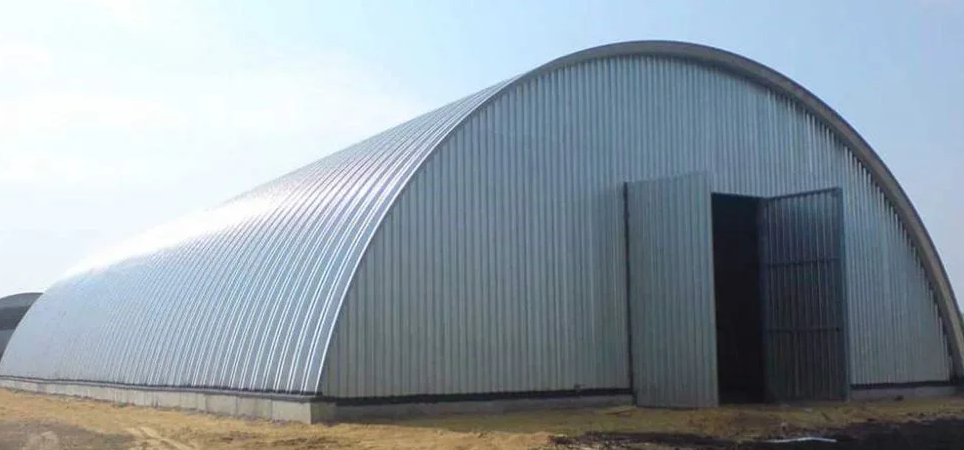

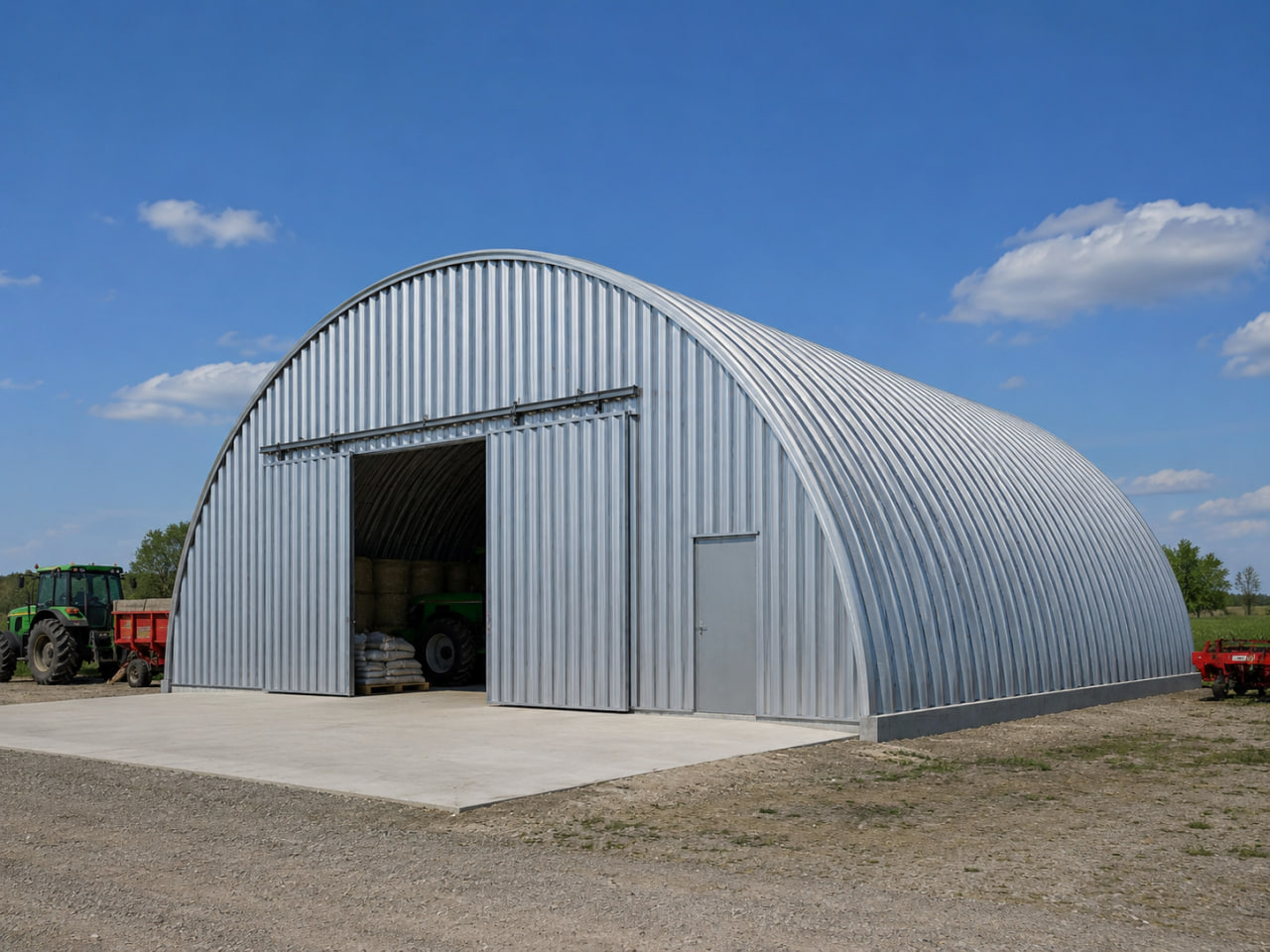

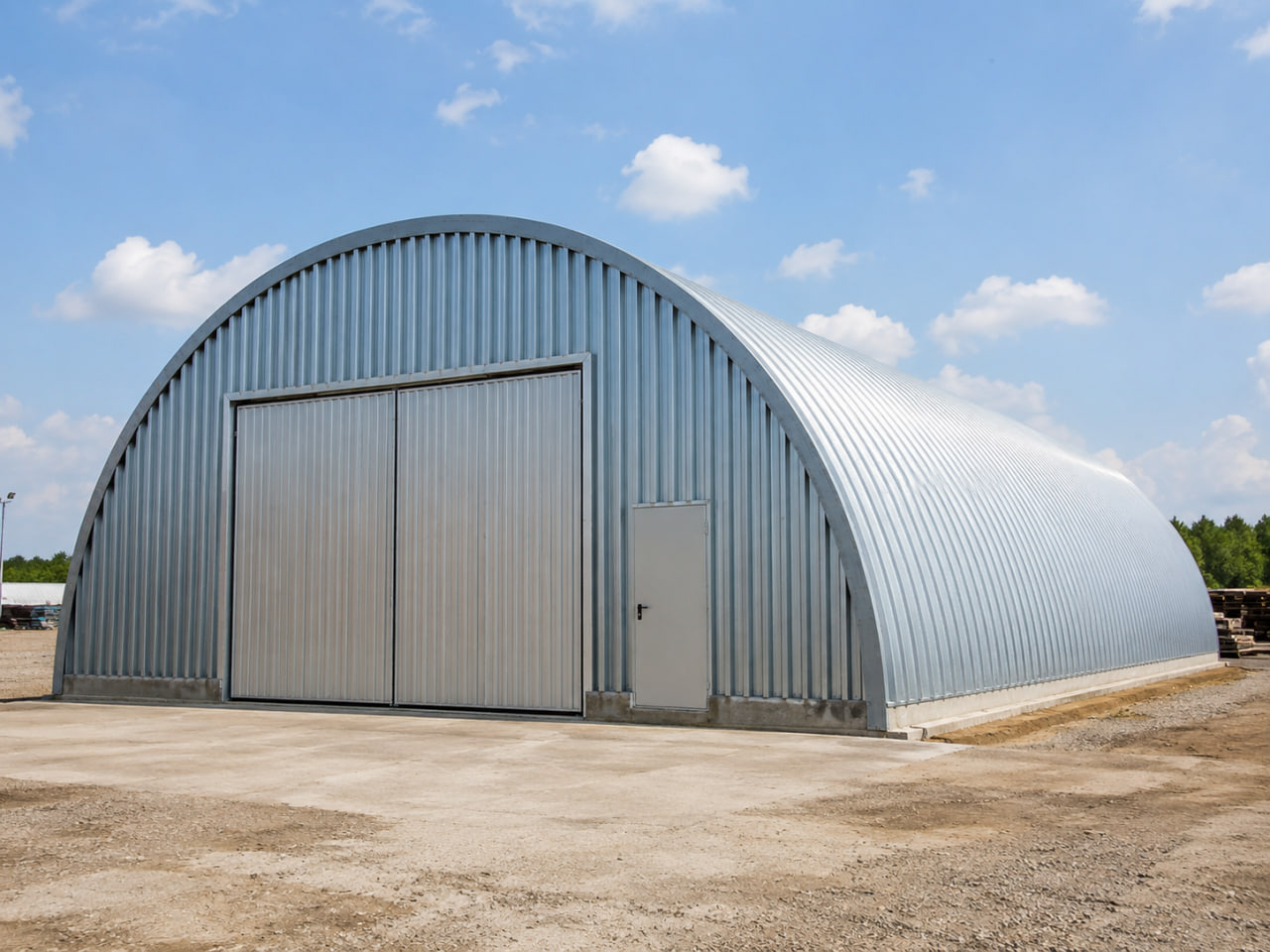

Профнастил для арочных конструкций используют для переходов, конвейерных укрытий, навесов и ангаров. Под каждый объект рассчитывают собственную схему опирания. Для фасонных доборов используют гладкий лист / рулон, под нужный размер примыкания. Радиусный настил не служит заменой несущему каркасу.
Оттенок и толщина меняют назначение листа в проекте. Здесь собраны три конкретные позиции: жёлтый полиэстер для видимых участков, неокрашенная оцинковка и коричневое полимерное исполнение. Ширина у всех одинаковая, а радиус согласуется отдельно.
Жёлтый лист для заметной облицовки перехода или навеса. При подборе учитывают сторону окраски и заранее согласуют оттенок торцевых доборов.
Открыть карточку →Исполнение без цветного слоя для технического укрытия. Утолщённый лист выбирают по расчёту каркаса: сам по себе он не позволяет увеличить расстояние между опорами.

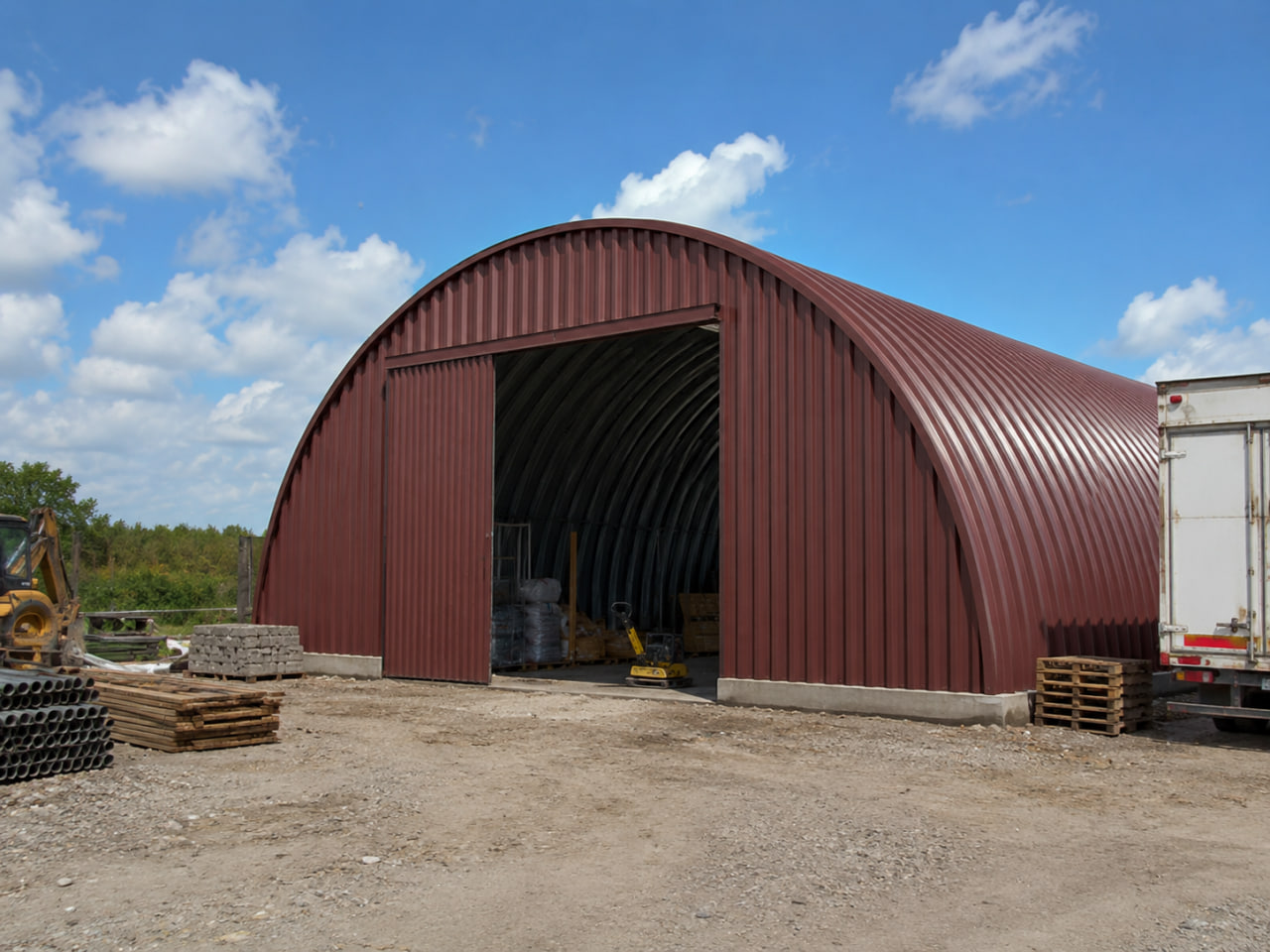

Открыть карточку →Коричневая наружная поверхность для арок с согласованной отделкой. Стыковку с прямыми участками и направление радиусного сгиба проверяют по чертежу.
Открыть карточку →Смету на дуговую оболочку полезно разделить на основной лист, несущую подсистему, крепления и узлы примыкания. Состав каждого набора согласуют до раскроя.

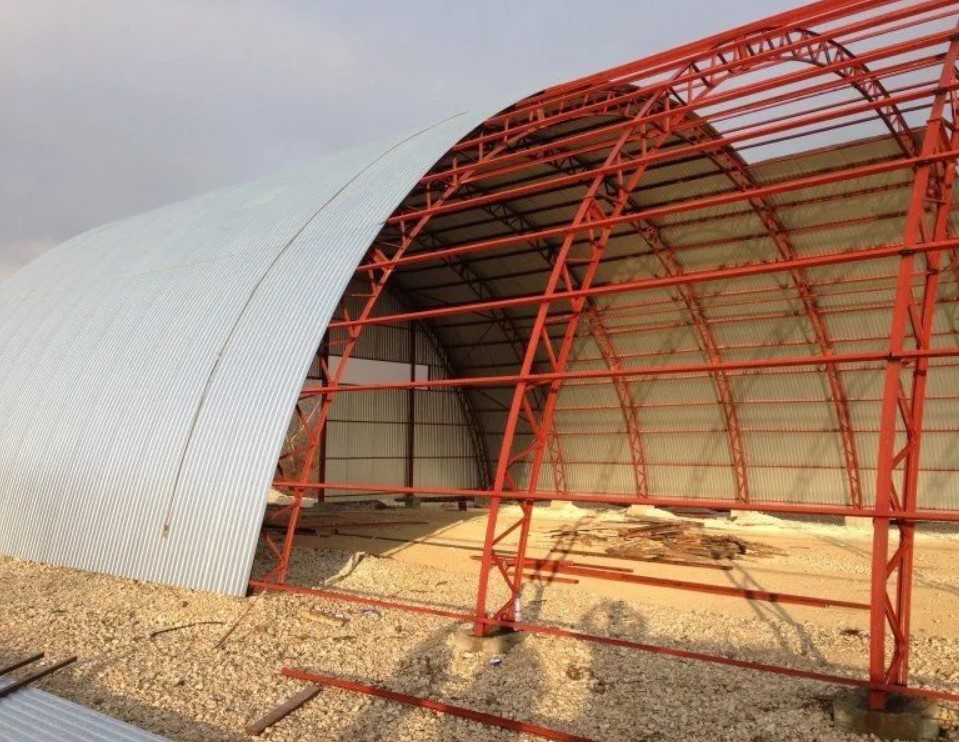

Каркас и опорные элементы подбирают по расчёту. Важно заранее сопоставить шаг дуг с точками фиксации листа.
К каркасу →Позиция для внутренних отделочных работ при комплексной комплектации объекта; не заменяет несущие арки и кровельные прогоны.
Смотреть профиль →Для наружной оболочки подбирают совместимые винты с уплотняющими шайбами, учитывая материал основания.
К крепежу →Начните с геометрии дуги: зафиксируйте радиус, длину изгиба, ширину закрываемого участка и точки опирания. Хорда короче дуги, поэтому расчёт только по пролёту даст нехватку материала. Для нестандартной формы необходим чертёж, для реконструкции — обмер существующих опор.

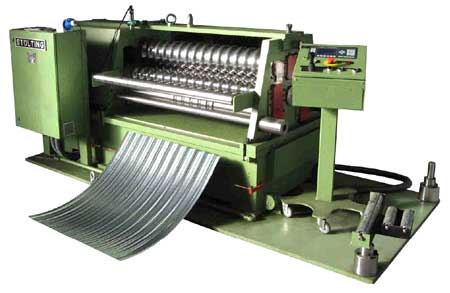

Рулонную сталь сначала профилируют, затем изгибают на оборудовании по расчётной дуге. При приёмке проверяют радиус, торцы, целостность окраски и отсутствие заломов. Ошибка гибки мешает совмещению кромок: при затяжке саморезов возникает ненужное напряжение.
Сначала сверяют геометрию опор с проектом. Первый лист выставляют по разметке, остальные размещают с нужным боковым нахлёстом. Саморезы с EPDM-шайбой подбирают под основание, не пережимая уплотнитель. Примыкания герметизируют по схеме. После резки убирают стружку и защищают открытые кромки.
При подборе оболочки иногда выгоднее сравнить несколько конструктивных решений — от гофролиста до утеплённой дуговой системы.
Для больших криволинейных поверхностей сравнивают несущую схему, форму гофры и доступный радиус.
Смотреть раздел →Кожухи оборудования требуют согласования габаритов, ревизионных участков и точек крепления.
Смотреть раздел →Для утеплённого контура оценивают многослойное решение с заданной теплоизоляцией.
Смотреть раздел →Для каждого радиусного участка сверьте марку профиля, вид наружной отделки и направление изгиба. Раскладка должна показывать расположение крайнего листа, места примыканий и участки с подрезкой. Если на одном объекте используют разные исполнения, обозначьте их отдельно, чтобы монтажники не перепутали сторону окраски.
В запросе укажите количество дуг, длины по поверхности, размеры крайних зон и код RAL. Отдельно внесите в спецификацию торцевые планки, уплотнения и метизы. Так узел перехода к фасаду проверят ещё до сборки, а на площадке будет понятно, какой элемент относится к конкретной дуге.
Для выгрузки учитывают габариты дуг, направление изгиба и согласованные точки захвата. Пачки кладут на сухие прокладки. На действующем объекте временные ограждения отделяют место складирования от рабочих проходов. После выгрузки проверьте защитную упаковку и отведите воду.
Точное совпадение дуги при такой операции не гарантируется. Для радиусного участка нужен заранее рассчитанный изгиб и контролируемое изготовление.
По расчётным нагрузкам, расстоянию между прогонами и геометрии дуги. Универсальная толщина без проекта не назначается.
Лист сам по себе не утепляет. Для тёплого здания отдельно рассчитывают состав кровельного пирога и защиту от конденсата.
Сверьте маркировку, количество полос, длину по дуге, лицевой оттенок, одинаковость радиуса, состояние краёв и наличие согласованных доборов.
Профнастил для арочных конструкций МП20ПГ подбирают по совпадению с дугой. Пришлите эскиз пролёта, высоту подъёма, схему опирания и код RAL. По этим данным можно согласовать изделие, состав комплекта и раскладку до начала работ.
