Арочный профнастил С21ПГ в СПб

С21ПГ — профилированный стальной лист с заводским продольным изгибом для навесов, ангаров и криволинейных кровель в СПб. Цена от 436,72 руб./м² по информации категории; изготовление 1–3 дня, доставка 4–5 дней, гарантия 20 лет. Минимальный заказ — 10 шт. или 50 м². Наличие уточняется при заказе.

Перейти в каталог Перейти в MAX

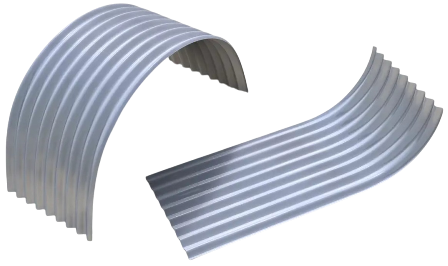

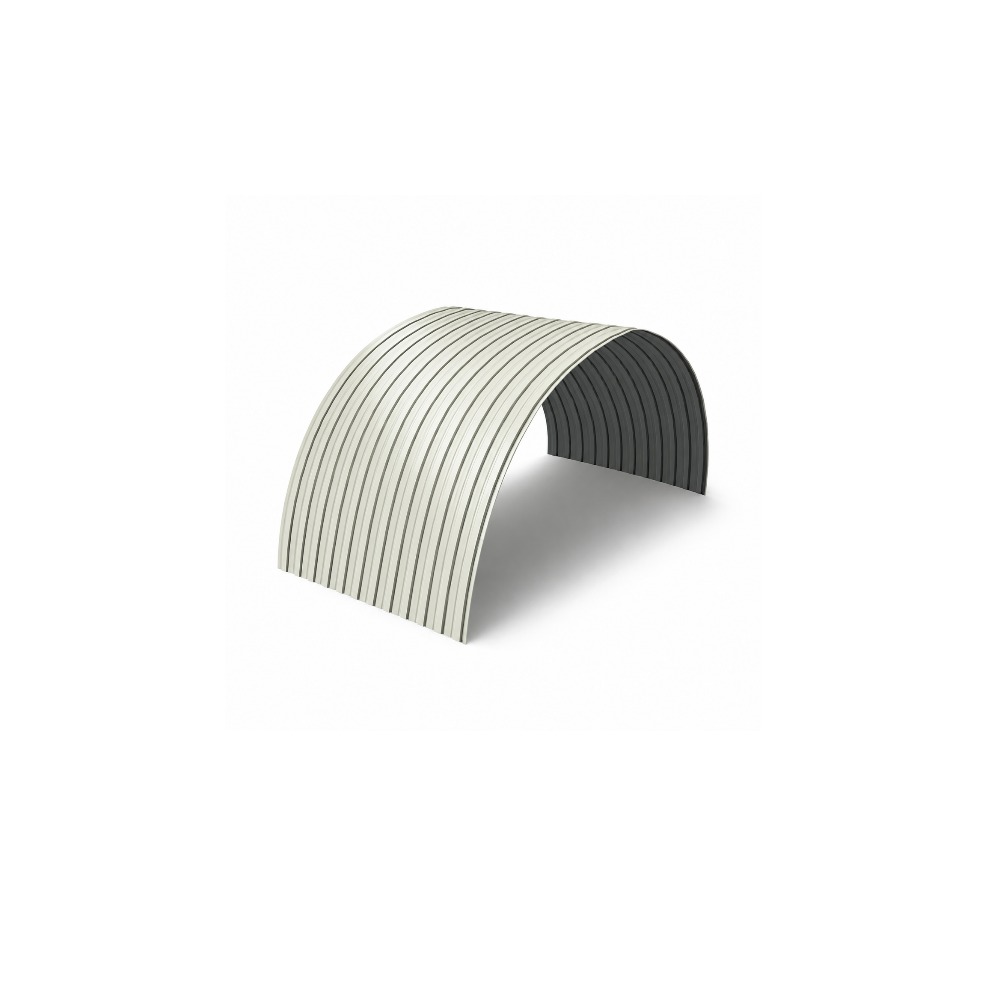

Как устроен изогнутый лист С21ПГ

Исходной заготовкой служит сталь с трапециевидными рёбрами высотой 21 мм. Лист гнут под радиус каркаса. Её не приходится подгибать на стройплощадке.

Буквы «ПГ» обозначают продольно-гнутый вариант. Его нельзя подбирать только по фотографии: радиус, опорная схема и длина дуги должны совпадать с чертежами. До заказа определяют водосток и расположение швов.

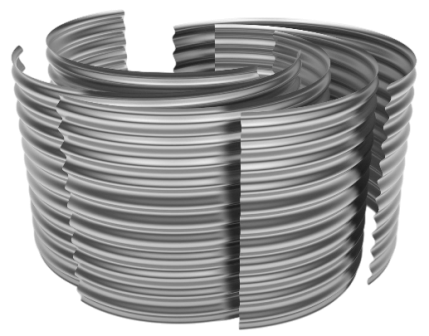

Галерея профиля

Изображения шаблона носят иллюстративный характер.

Трапециевидная форма профилированного стального листа

За что выбирают С21ПГ

Готовая геометрия. Радиус формируется на производстве, поэтому лист не приходится выгибать саморезами непосредственно на опорах.
Упорядоченный водосток. При корректном расположении дуги и продольных соединений осадки отводятся по предусмотренной траектории.
Небольшая масса облицовки. Стальная оболочка не требует массивного сплошного основания, но расчёт снеговой нагрузки остаётся обязательным.
Выбор внешнего вида. Доступны оцинкованная поверхность и окрашенные исполнения под архитектуру здания.
Рациональная раскладка. Длина в размер позволяет сократить количество поперечных соединений там, где это допускают перевозка и проект.

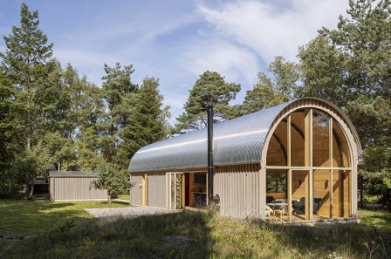

Куда подходит арочный профнастил С21ПГ

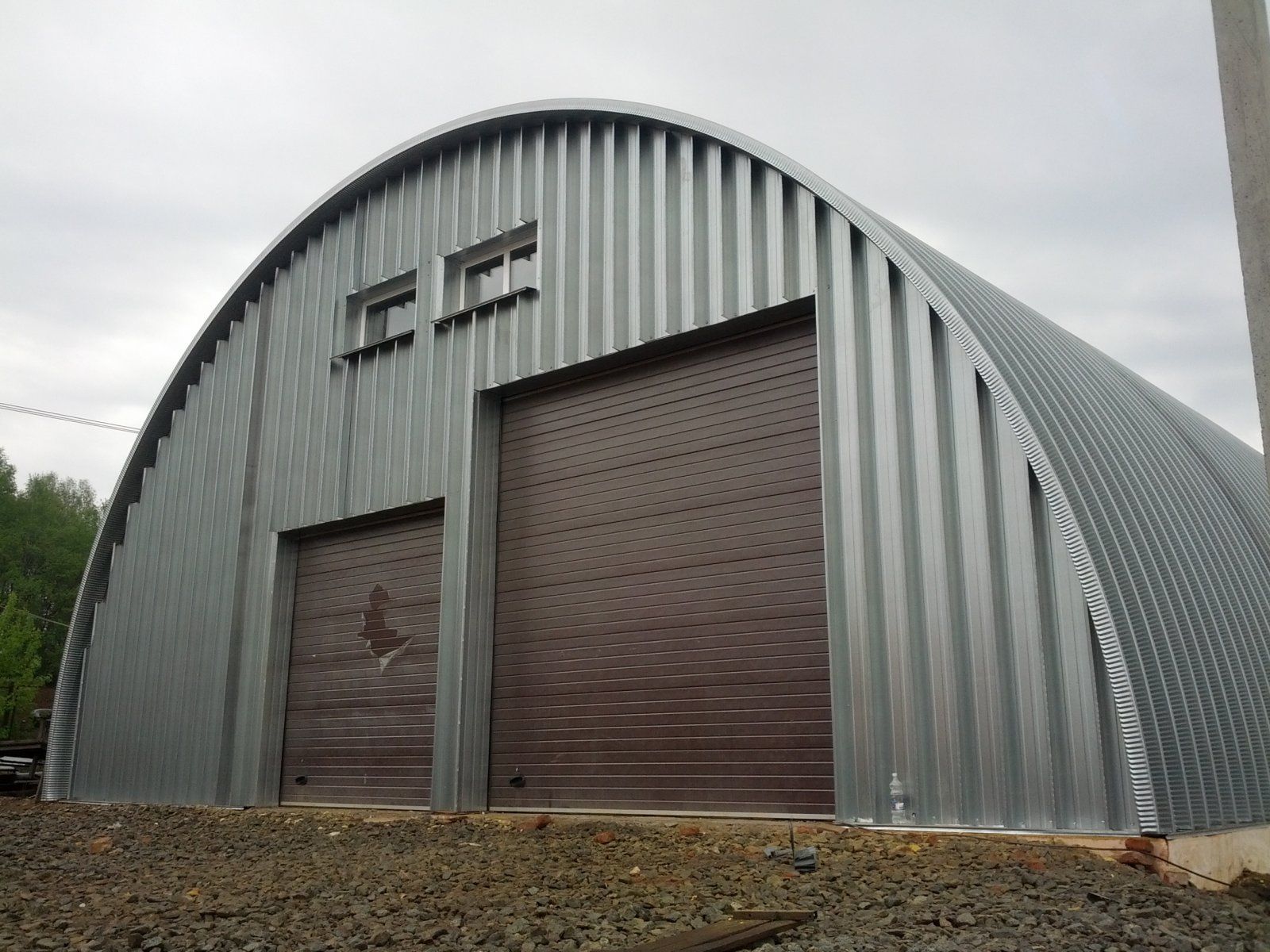

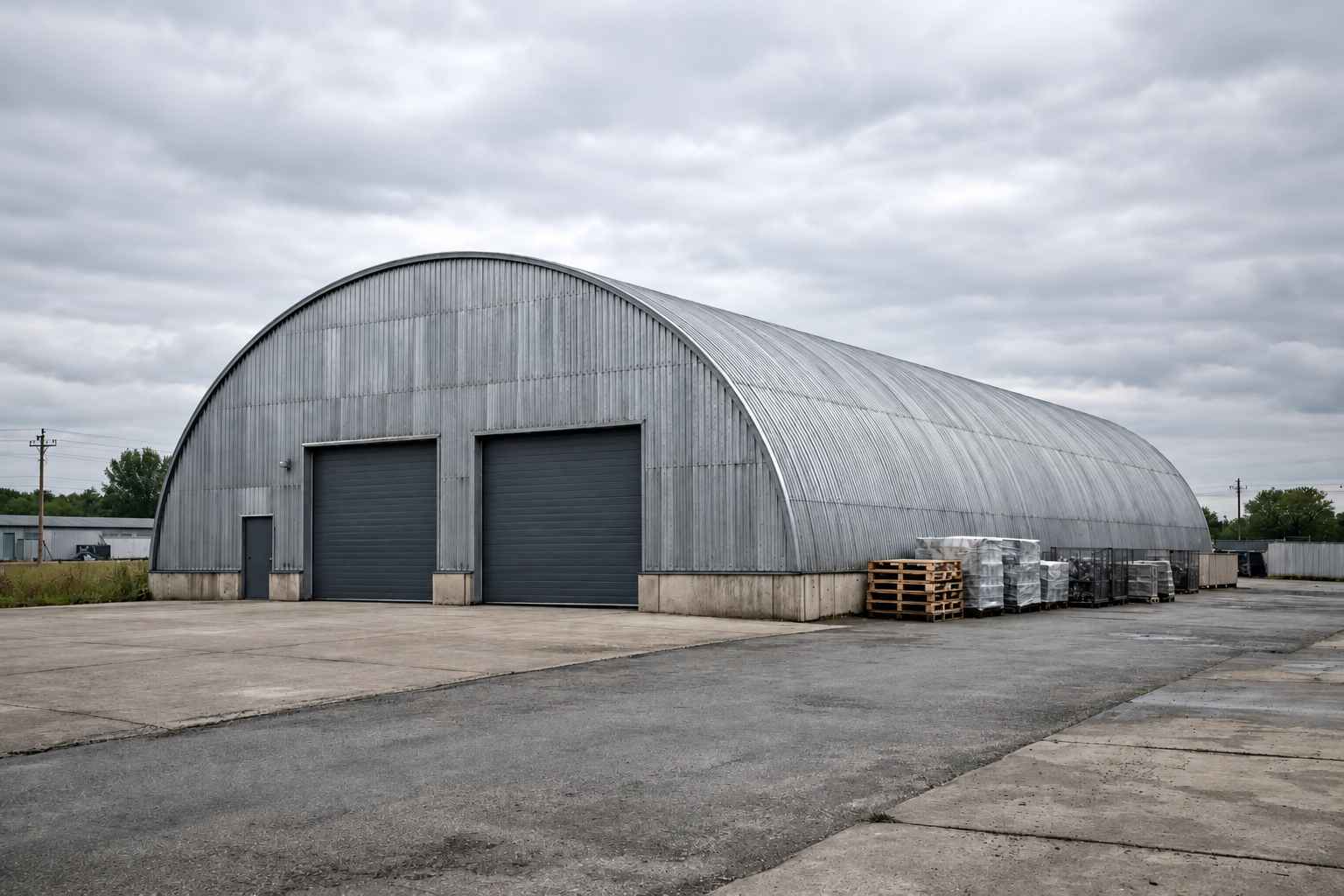

Материал используют для козырьков входных групп, автомобильных навесов, складских укрытий и ограждающих оболочек ангаров. Он закрывает каркас от осадков, но не становится несущей аркой сам по себе. Самонесущую оболочку без расчёта делать нельзя.

Навесы: открытые стоянки, площадки разгрузки, крытые проходы с дуговыми фермами.

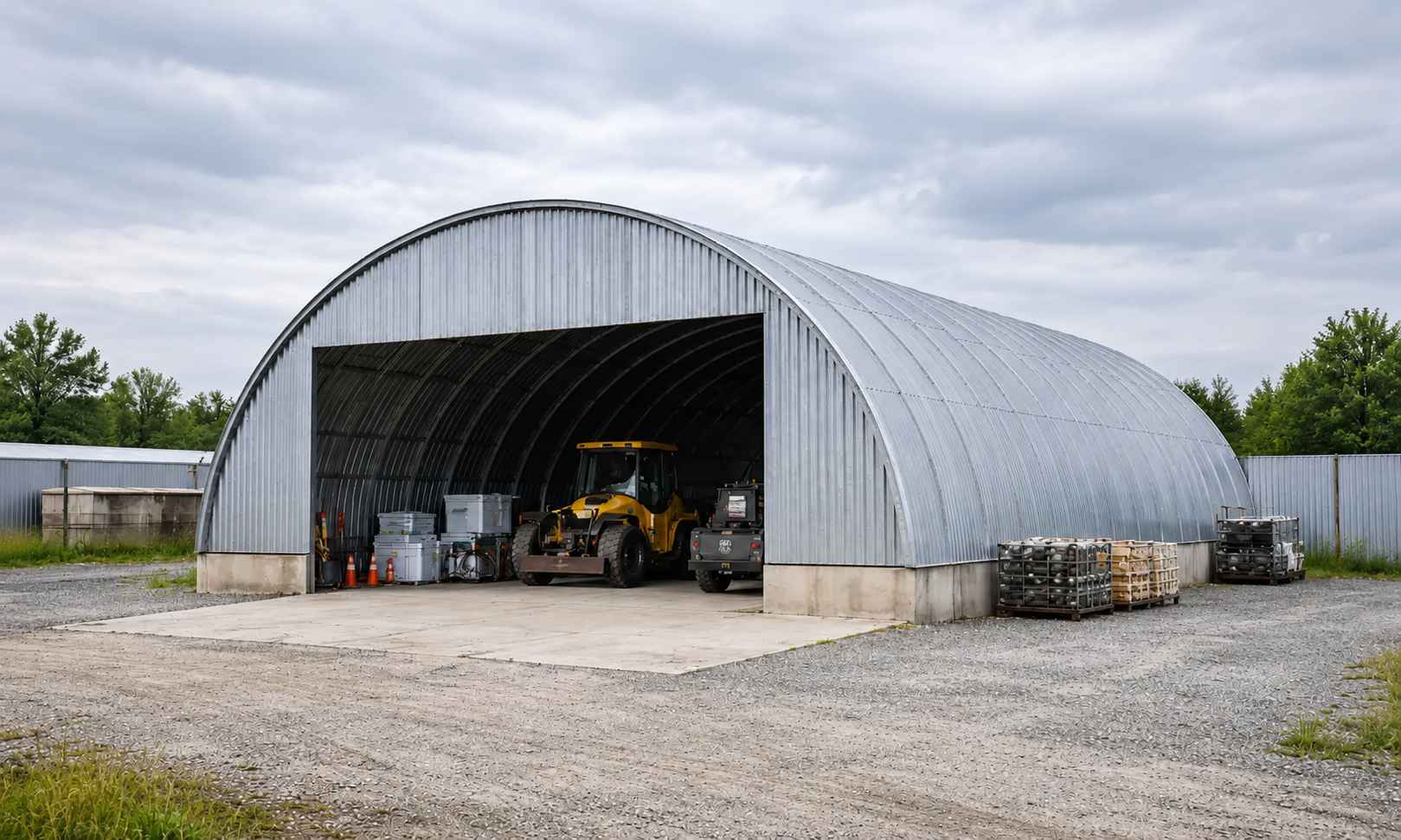

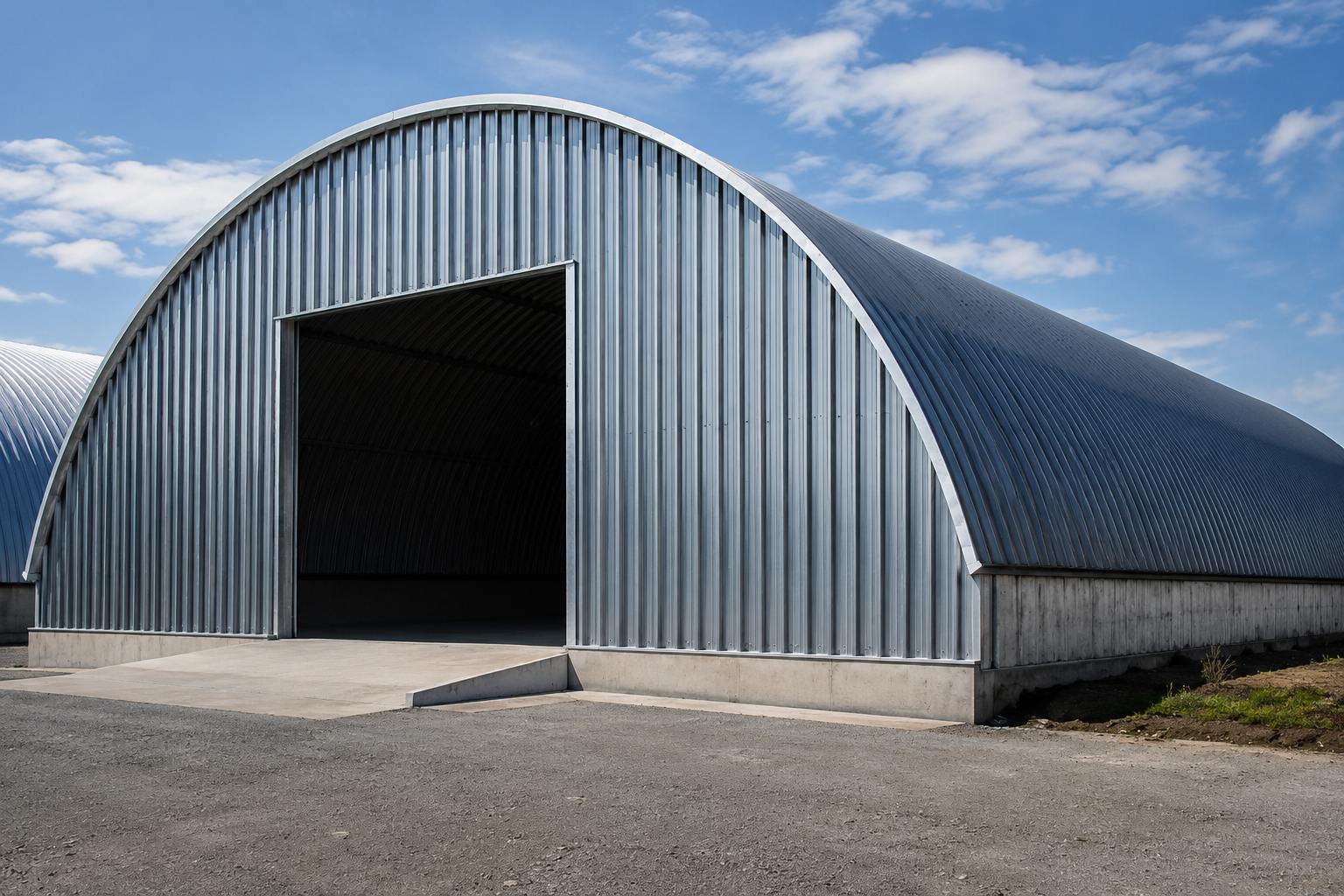

Склады: холодные здания, пристроенные галереи, защитные козырьки над воротами.
Хозяйственные сооружения: укрытия техники и производственные площадки при достаточной вентиляции.
Промышленные объекты: наружная обшивка криволинейных участков и технологических переходов.

Размеры, металл и рабочие параметры

В каталоге категории указаны ширина настила и диапазон толщин. Остальные значения задаются под конструкцию, а не выбираются по усреднённой таблице. Полная и рабочая ширина различаются.

Параметр	Значение
Тип	Арочный продольно-гнутый стальной профлист С21ПГ
Высота рёбер	21 мм
Рабочая / полная ширина	1000 / 1051 мм
Толщина стали	0,5; 0,6; 0,7; 0,8; 0,9 мм
Длина заготовки	0,5–20 м в каталоге; возможность перевозки длинных деталей проверяется отдельно
Радиус	Под заказ, по рабочему чертежу
Защита	Цинковый слой либо полимерное исполнение
Оттенки	В том числе RAL 3005, 6005, 7024, 8017, 9003, 9006 — по выбранной позиции
Соединение	Продольный нахлёст соседних листов
Основание	Дуговые металлические прогоны или рассчитанная обрешётка
Утеплитель	Отсутствует: это однослойная стальная облицовка
Шаг опор, крепления и нахлёст	Определяются проектом и расчётными воздействиями
Масса и марка стали	Уточняются для конкретной толщины и партии

Варианты продукции

Сначала выбирают назначение и геометрию дуги, затем толщину стали и отделку. Так исключают неверный подбор.

Оцинкованный С21ПГ

Без окраски

Для технических навесов и хозяйственных укрытий. Необходимый класс защиты выбирают по влажности и условиям среды.

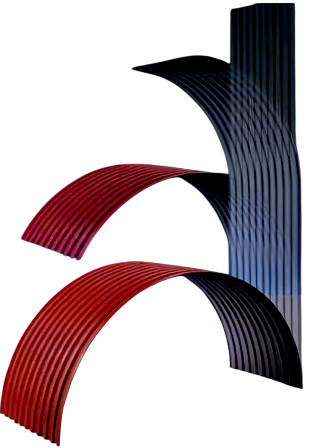

Окрашенный С21ПГ

Цвет RAL

Для заметных городских навесов и облицовки входных зон. Цвет и полимерный состав согласуют до гибки.

Под радиус

Размер по проекту

Подготовка партии под заданную дугу и длину. Проверяются допуски гибки, раскладка и ограничения транспорта.

Комплектация для установки

Вместе с облицовкой проверяют наличие метизов, планок и материалов для герметизации узлов. Состав зависит от проекта.

Доборные планки

Закрывают торцы, примыкания и переходы к вертикальным поверхностям; подбираются по фактическому изгибу.

Перейти к товару >

Саморезы с уплотнением

Подбираются под металл основания и толщину соединяемого пакета. EPDM-шайба защищает отверстие от воды.

Перейти к товару >

Водоотвод

Расположение желобов и выпусков задают по траектории стока, чтобы в местах окончания дуги не скапливалась вода.

Перейти к товару >

Как подобрать конфигурацию

Перед заказом снимите размеры пролёта, подъём арки и расстояние между прогонами. Эти сведения нужны для проверки радиуса и длины заготовки. Сначала согласуют конструктивную схему, потом выбирают толщину. Проверяют снег и ветровой отсос.

Если объект находится в СПб, учитывают влажный воздух, частые переходы температуры через ноль и устройство конденсатоотвода. Сталь сама по себе не утепляет здание. Для тёплого здания предусматривают утепление.

Для соседних прямолинейных участков иногда используют профнастил с согласованной высотой гофра, но переходный узел рассчитывают отдельно.

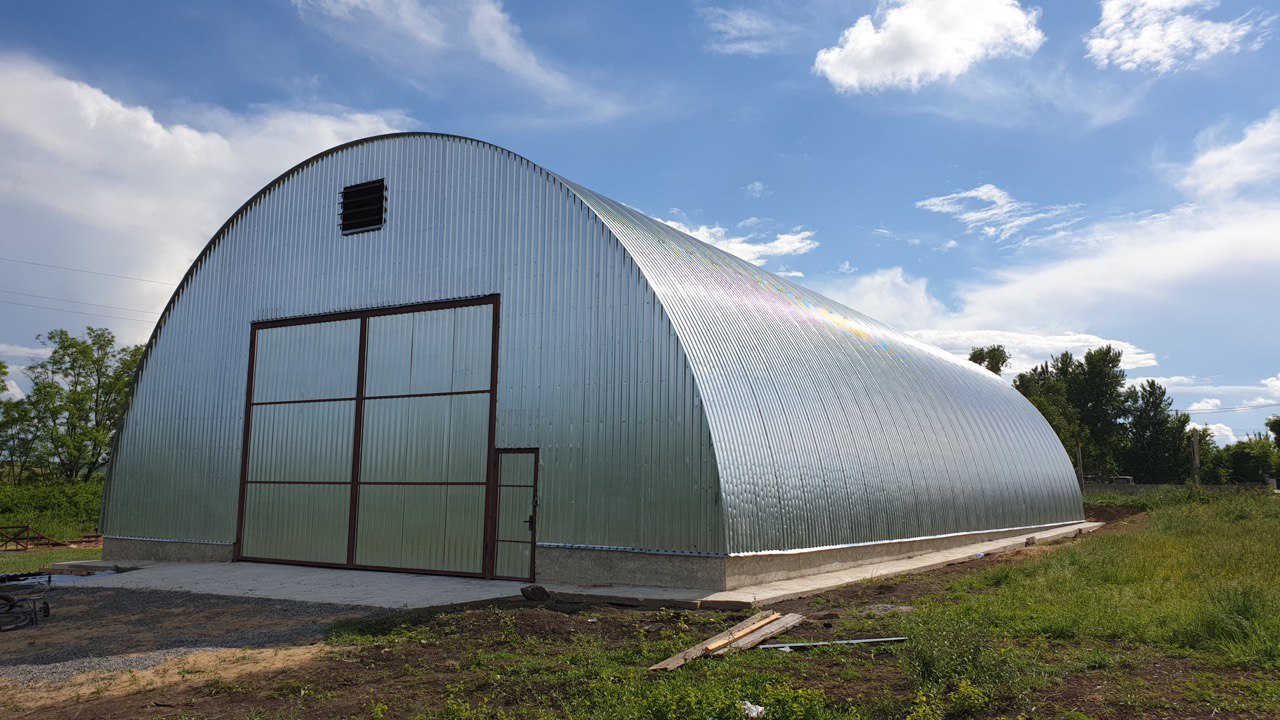

Установка на дуговой каркас

До подъёма элементов проверяют радиус несущих ферм, соосность прогонов и прочность соединений. Листы укладывают в направлении, указанном монтажной схемой. Продольные кромки перекрывают так, чтобы вода не попадала в шов при ветре. Шаг саморезов и уплотнение определяет проект.

Разметить опоры и сравнить фактическую геометрию с рабочими чертежами.
Поднять заготовки без точечных перегибов; длинные детали перемещать подходящими захватами.
Зафиксировать листы саморезами с EPDM-шайбами, избегая перетяжки и перекоса.
Закрыть края, примыкания и отверстия, убрать стружку после сверления.

Не следует подгонять неверный радиус усилием крепежа: это приводит к пружинению, повреждению слоя цинка и локальным вмятинам. Срезы защищают по инструкции изготовителя.

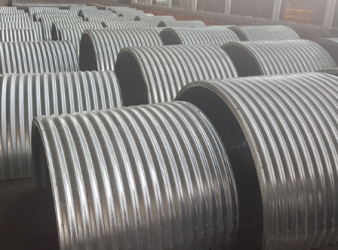

Хранение и обслуживание

Пачки размещают на ровных подкладках с отводом влаги; листы не должны лежать непосредственно на земле. Повреждённую упаковку заменяют, а конденсат между деталями не оставляют надолго. Для длинных деталей заранее готовят разгрузку.

Осматривайте продольные соединения и торцевые планки после сильного ветра.
Очищайте поверхность мягкими средствами без абразивных частиц.
Удаляйте металлическую стружку после работ, чтобы избежать ржавых следов.
Проверяйте состояние уплотнителей и восстановление локальных сколов.

Для переходов, например с продольно-гнутым фальцем, узел сопряжения рассчитывают отдельно.

Вопросы перед оформлением

Ответы на практические вопросы по геометрии, наличию материала и назначению дуговой облицовки.

Вопрос

Подойдёт ли стандартный прямой лист для очень пологой арки? Даже небольшой изгиб нужно согласовать: предельная кривизна зависит от толщины стали, длины и защитного слоя. Не изгибайте его силой.

Радиус и допуски

Вопрос

Можно ли закрыть отапливаемый склад только С21ПГ? Нет. Однослойная оболочка не содержит утеплителя. Требуется утепление.

Утепление

Вопрос

Как узнать, доступен ли нужный оттенок? Перед размещением заявки проверяют остаток рулонной стали, возможность гибки выбранной толщины и соответствие партии заданному RAL.

Наличие и цвет

Если объект требует готовой утеплённой ограждающей системы, арочные сэндвич-панели рассматривают как отдельную конструкцию с собственными условиями крепления и расчётом узлов.

Смотрите также

Металлочерепица

Кровельное покрытие из профилированных металлических листов, имитирующих классическую черепицу.

Смотреть >

Фальц

Металлическое кровельное покрытие, в котором листы соединяются герметичными фальцевыми швами.

Смотреть >

Сэндвич-панели

Многослойные строительные панели с утеплителем внутри, применяемые для стен и кровли.

Смотреть >

Что подготовить для расчёта

Пришлите схему арки с радиусом, длиной дуги, шагом прогонов и количеством пролётов. Добавьте цвет, комплектующие и адрес выгрузки. По этим данным проверят производство и раскладку.

С21ПГ нельзя выбирать в качестве самостоятельной несущей оболочки без расчёта, а также применять в агрессивной среде без подходящей антикоррозионной защиты. На сложном объекте нужен проект.
