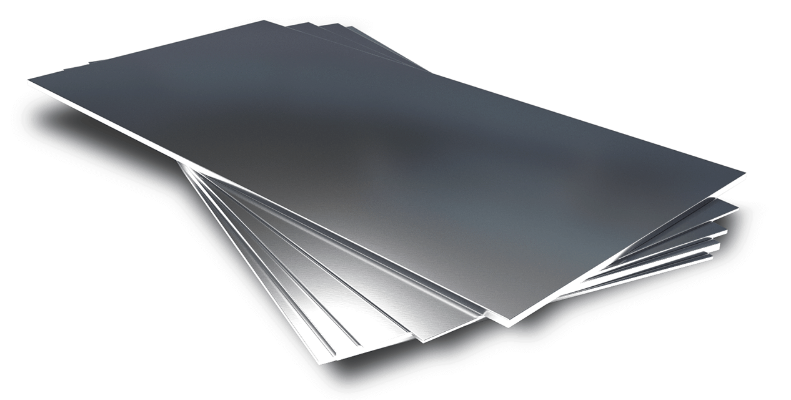

Плоский лист 0,35 Zn

Ровная листовая форма подходит для изготовления деталей, которые должны повторять фактическую геометрию примыкания или проема. Для позиции «Плоский лист 0,35 Zn» исходными признаками являются толщина 0,35, исполнение Zn. Исполнение Zn связывают с оцинкованными доборами и видимыми деталями той же поверхностной группы. Проектная привязка выполняется через таблицу параметров и ведомость разверток.

Проектные признаки листа:

Расчет материала по деталям

В проекте позицию связывают с ведомостью деталей. Суммарный расход листа толщиной 0,35 получают из разверток, где отражены полки, сгибы, отбортовки и направления кромок. Исполнение Zn связывают с оцинкованными доборами и видимыми деталями той же поверхностной группы. При компоновке учитывают возможность разместить несколько элементов на одной заготовке и отделяют остатки, пригодные для повторной обработки.

Работа в составе конструкции

В составе узла лист Zn может превращаться в карнизную планку, фартук, кассету, крышку парапета или защитный короб. Его соединяют с основанием через крепеж, выбранный по чертежу, а сопряжения закрывают деталями той же серии.

Преимущества для проекта:

• Исполнение Zn помогает различать детали одного узла — до гибки заготовки
• Ровная плоскость допускает раскрой под нестандартную геометрию — по карте реза
• Поверхность комплектующих можно сопоставить до начала монтажа — толщина 0,35
• Открытые кромки учитывают в чертеже вместе с примыканиями — покрытие Zn
• Направление сгиба можно согласовать до передачи листа в обработку
• Исполнение Zn помогает различать детали одного узла

Лист толщиной 0,35 следует включать в заказ вместе с чертежами деталей и перечнем доборов. Исполнение Zn сохраняют во всех строках спецификации, чтобы элементы одного узла не различались по поверхности. Проектировщик и снабжение должны использовать одинаковую формулировку позиции во всех документах.
