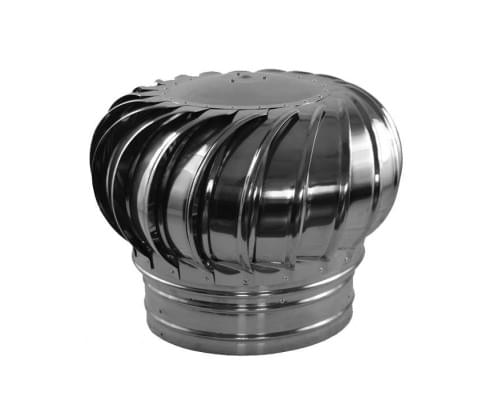

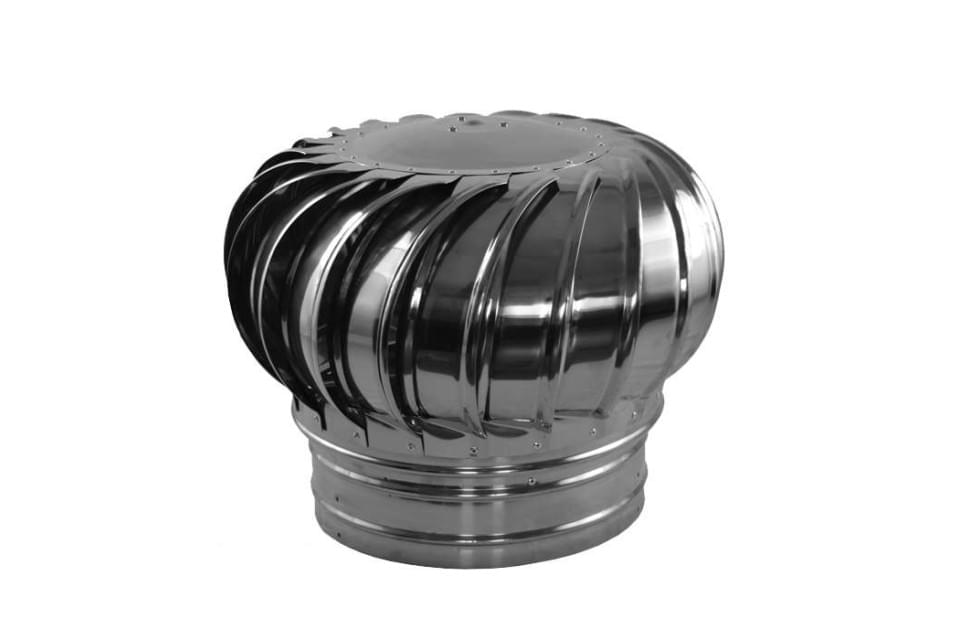

Активный дефлектор (ротационный) ДВР-250-А

Активный дефлектор (ротационный) ДВР-250-А включают в проект как конечный элемент вытяжного канала с отдельной привязкой к кровельному проходу. Для спецификации важно перенести полное название без сокращений, определить номер обслуживаемой линии и зафиксировать сопрягаемые детали. Такой подход позволяет проверить узел еще до комплектации объекта. В чертеже дополнительно отмечают направление доступа для осмотра и границы безопасной рабочей зоны.

Исходные данные для проекта:

Применение в проектной схеме

При расчете ДВР-250-А привязывают к конкретной вентиляционной ветви, а в плане кровли отмечают координаты прохода и безопасные расстояния до соседнего оборудования. Количество изделий определяют по числу каналов, предусмотренных проектом. Одновременно составляют ведомость переходов, опор, фартуков, крепежных деталей и герметизирующих материалов, чтобы монтажная организация получила завершенный комплект на каждую точку.

Сопряжение с конструкциями

Узел рассматривают последовательно: канал передает воздух к кровельному проходу, проход обеспечивает вывод через покрытие, переход согласует геометрию, а дефлектор завершает линию. В проекте проверяют вертикальность присоединения, возможность обслуживания, отсутствие затенения парапетами и доступ для осмотра ротационной части. Схему примыкания выбирают по фактическому типу кровли, не приписывая изделию характеристики, которых нет в его названии.

Проектные преимущества:

• Маркировка ДВР-250-А однозначно фиксирует позицию в ведомости
• Привязка к номеру канала облегчает проверку монтажных чертежей
• Раздельный учет проходки и перехода делает комплект узла прозрачным
• Координаты установки можно согласовать с другими кровельными системами
• Требования к доступу и обслуживанию закладываются до выхода на площадку
• Позицию удобно сопоставлять с соседними моделями серии по обозначению

ДВР-250-А подходит проекту при совпадении модельной позиции, присоединительного узла и принятой схемы кровельного прохода. До выпуска спецификации следует подтвердить сведения, отсутствующие в названии: материал, покрытие и фактическую геометрию сопряжения.
