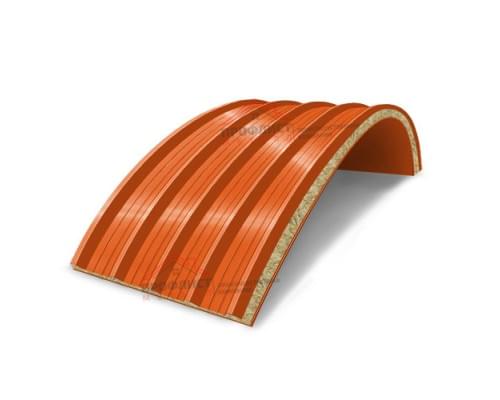

Арочная сэндвич-панель с минеральной ватой, ширина 1000 мм, толщина 60 мм, 0.5/0.5, Atlas

Арочная сэндвич-панель с минеральной ватой, ширина 1000 мм, толщина 60 мм, 0.5/0.5, Atlas формирует сборный участок ограждения с заданной дуговой геометрией. Номинальная ширина элемента составляет 1000 мм, толщина панели — 60 мм, а металлические облицовки имеют толщину 0.5 мм снаружи и 0.5 мм изнутри. В наименовании задано покрытие Atlas. Цветовая маркировка RAL не указана, и её следует добавить в заявку вместе с требованиями к сторонам панели.

Внутренний слой из минеральной ваты объединён с наружной и внутренней облицовками в единый монтажный элемент. Толщина относится к компактному диапазону: её выбирают после проверки сопротивления теплопередаче, геометрии дуги и расчётной схемы несущего каркаса. Покрытие Atlas рассматривается как часть защитной системы металлической облицовки; при подборе учитывают расположение здания и интенсивность атмосферного воздействия. Радиус формования и предельные размеры принимают по возможностям конкретной производственной линии.

При сравнении вариантов параметры из наименования рассматривают совместно. Ширина 1000 мм задаёт метровый модуль раскладки, упрощая привязку стыков к прогонам и расчёт количества панелей по развёртке криволинейной поверхности. Толщина 60 мм влияет на строительную высоту, массу, теплотехнический расчёт и конфигурацию доборных элементов. Формат 0.5/0.5 показывает толщину внешней и внутренней обкладки; фактический допуск принимают по нормативам на рулонную сталь. Покрытие Atlas определяет вид поверхности и должно соответствовать условиям эксплуатации; цвет и сторона нанесения уточняются отдельно, поскольку RAL не указан.

Сборка арочного контура начинается с проверки первой панели, так как её положение задаёт направление всей последующей раскладки. В местах примыкания к стенам, фонарям и торцевым участкам предусматривают герметики, уплотнители и формованные детали. Отдельно контролируют торцевые участки, поскольку открытая минеральная вата не должна оставаться без защиты.

Преимущества:

• Одинаковые облицовки 0.5/0.5 упрощают проверку толщины металла с наружной и внутренней стороны.
• Заводская сборка слоёв уменьшает количество раздельных операций непосредственно на объекте.
• Формованная геометрия облегчает соблюдение непрерывной линии свода при условии точного каркаса.
• Единая позиция объединяет геометрию, утеплитель, толщину металла и тип лицевого покрытия.
• Радиусное исполнение позволяет формировать дуговую поверхность без набора из множества узких плоских вставок.
• Толщина 60 мм заранее фиксирует строительную высоту ограждения и размеры сопрягаемых доборных элементов.

Сфера применения:

• Технические укрытия для инженерного оборудования и коммуникаций.
• Своды сельскохозяйственных и перерабатывающих объектов.
• Утеплённые тамбуры, переходные галереи и соединительные оболочки.
• Локальные радиусные вставки в комбинированных кровельных системах.
• Сводчатые участки складских и логистических зданий.
• Утеплённые оболочки ангаров при наличии проектной радиусной схемы.
• Галереи конвейеров, где требуется защита оборудования и обслуживающего прохода.
• Реконструкция существующих дуговых покрытий с заменой старого ограждения.

Что учесть при выборе:

• Предусмотреть защиту открытых торцов от осадков во время хранения и сборки.
• Проверить совместимость герметиков, уплотнителей и крепежа с защитным покрытием металла.
• Проверить, соответствует ли ширина 1000 мм шагу опор, модулю раскладки и условиям подъёма.
• Уточнить марку стали, допуски и фактическую толщину обеих облицовок при обозначении 0.5/0.5.
• Зафиксировать цвет RAL, поскольку он отсутствует в наименовании, и согласовать оттенок доборных элементов.
• Запросить сертификаты на панель, минераловатный сердечник и пределы применения выбранной конструкции.

Для радиусного участка здания данная позиция задаёт готовый элемент шириной 1000 мм и толщиной 60 мм. При оформлении заявки фиксируют облицовки 0.5/0.5, покрытие Atlas, проектный радиус, длину и выбранный RAL.
