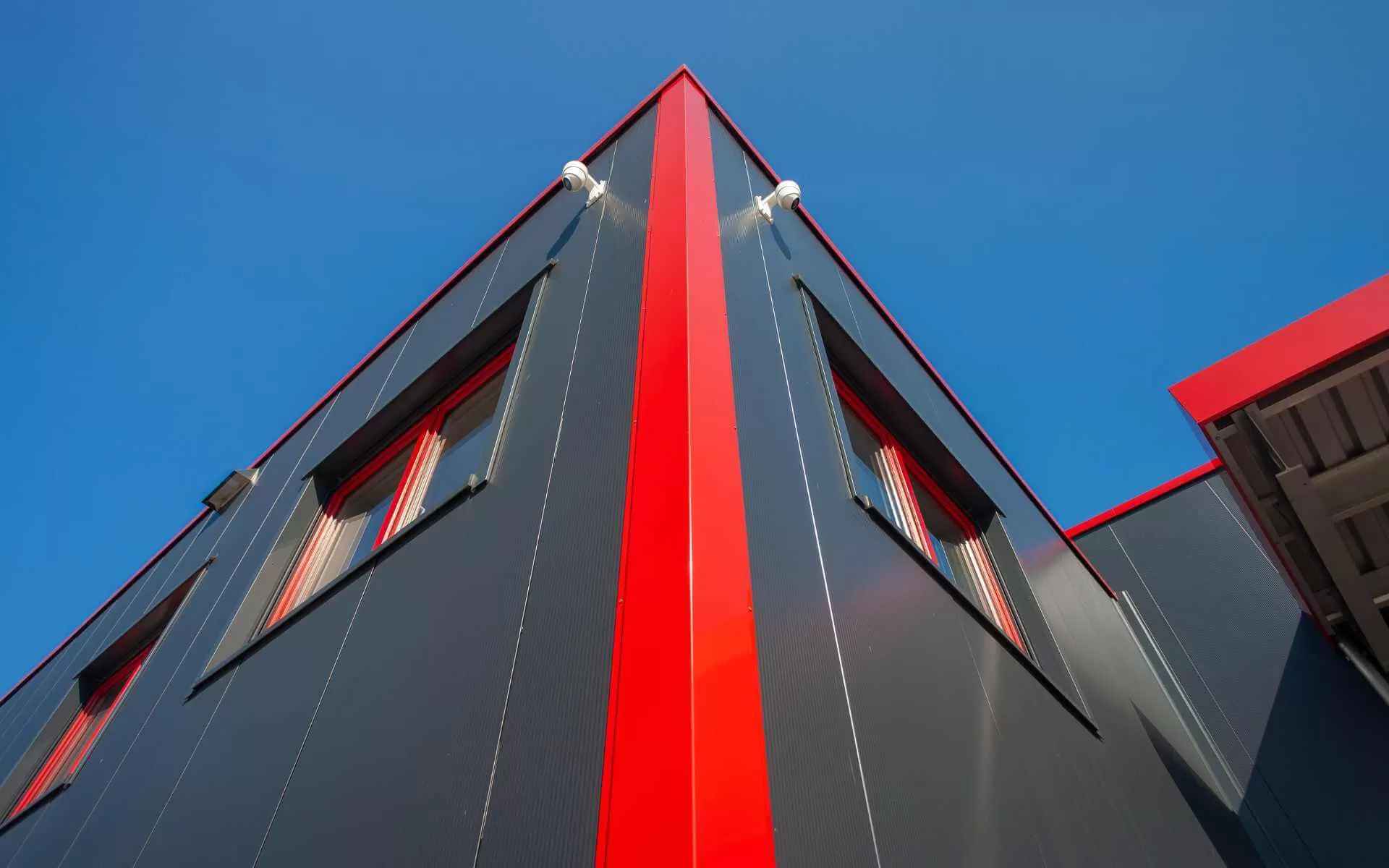

Вертикальная угловая сэндвич панель с минеральной ватой в СПб

Вертикальный угловой модуль с наполнителем из минеральной ваты предназначен для оформления и теплоизоляции фасадных примыканий. Цена — от 1166.39 руб./м². Изделие выпускается по заданным размерам и поставляется на объекты в СПб.

Смотреть каталог Написать нам

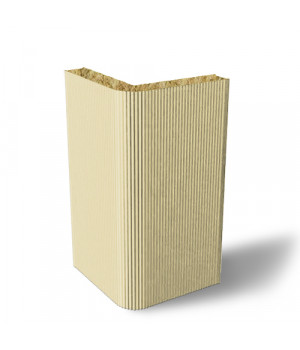

Конструкция вертикальной угловой панели с минеральной ватой

Вертикальная угловая сэндвич панель с минеральной ватой представляет собой готовый трехслойный элемент для наружных и внутренних углов здания. Между двумя стальными облицовками размещен минераловатный сердечник, который поддерживает непрерывность утепляющего слоя. При совместном монтаже с линейными панелями формируется единая фасадная плоскость без открытых торцов и разрывов защитного контура.

От прямого стенового модуля изделие отличается заранее сформированной угловой геометрией. Такая конфигурация уменьшает количество накладных деталей, закрывает торцы облицовки и упрощает уплотнение места поворота фасада. Правильно собранный узел меньше подвержен продуванию, попаданию осадков и локальному промерзанию.

Внешний вид и устройство угловых элементов

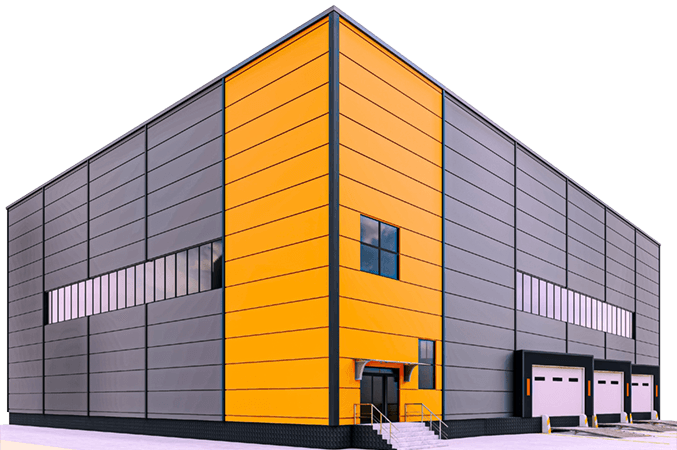

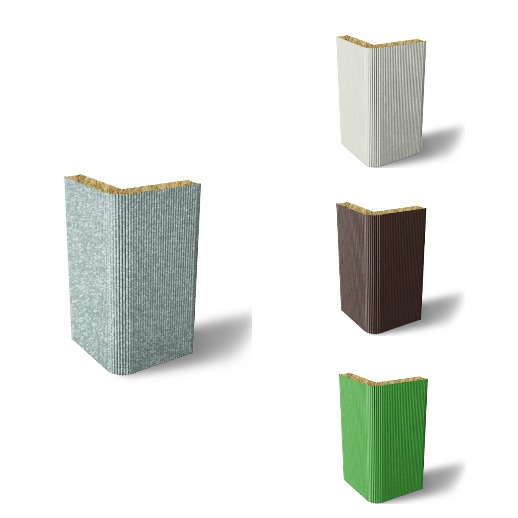

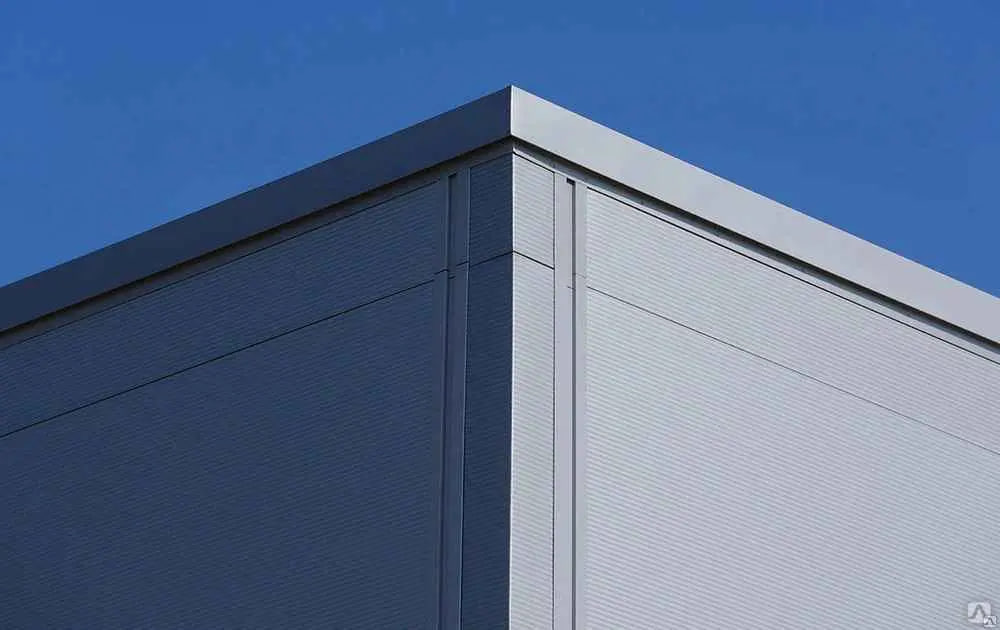

На фотографиях показаны варианты исполнения, соединения и размещения вертикальных угловых панелей.

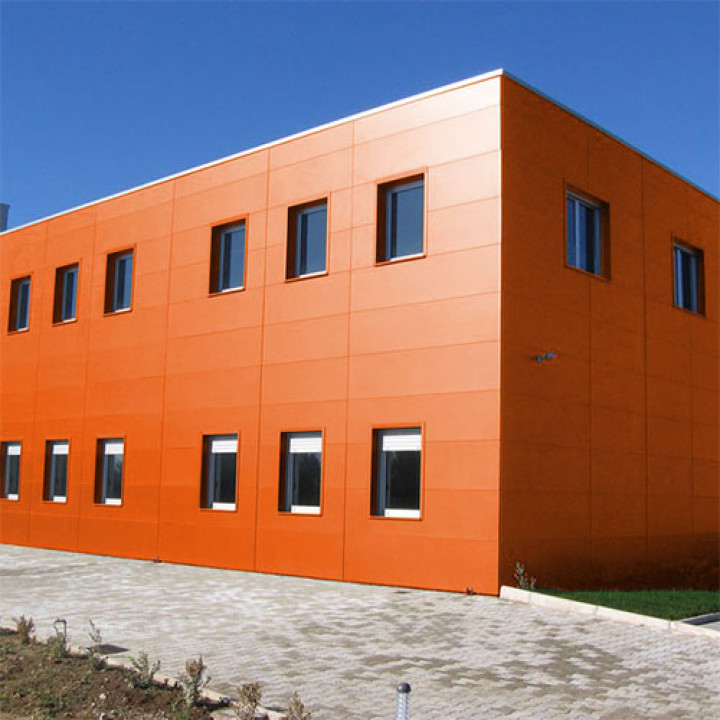

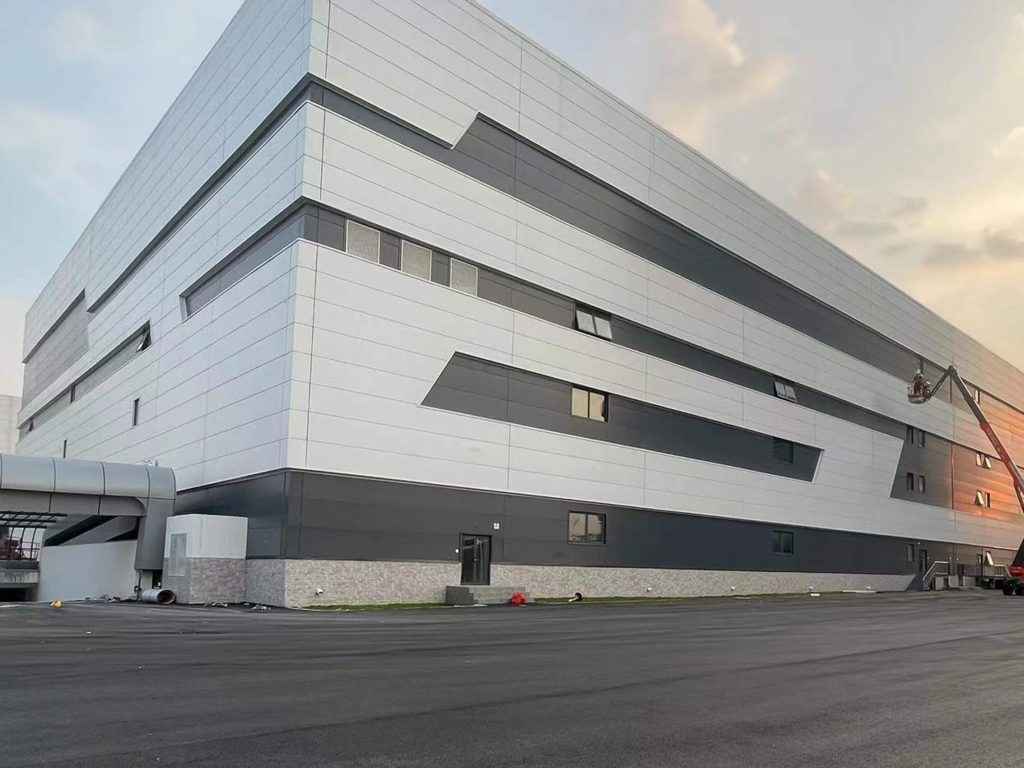

Угловой фасад склада с минеральной ватой

Практические свойства углового модуля

Минераловатное заполнение — каменная вата не поддерживает горение и подходит для фасадов с повышенными требованиями к пожарной безопасности.
Непрерывная теплоизоляция — утеплитель проходит по зоне поворота, поэтому в сопряжении не остается открытого участка металлической облицовки.
Рациональная масса — трехслойный элемент сочетает пространственную жесткость с нагрузкой, приемлемой для большинства каркасных сооружений.
Аккуратный внешний угол — готовая деталь скрывает торцы соседних панелей и формирует ровную вертикальную линию без громоздких накладок.
Защищенные обшивки — оцинкованная сталь с полимерным слоем сопротивляется влаге и сохраняет выбранное цветовое оформление фасада.

Рабочие характеристики и варианты исполнения

Конструктивное исполнение	Вертикальный трехслойный модуль для углов фасада
Область установки	Наружные и внутренние вертикальные сопряжения стен
Толщина готового элемента	80, 100, 150 или 200 мм — по проектной спецификации
Габарит по ширине	Полезная — 1000 мм; общая — 1050 мм
Предельная длина	До 6000 мм с учетом производства и перевозки
Толщина наружных обшивок	0,5 / 0,5 мм
Материал сердечника	Каменная минеральная вата на базальтовой основе
Плотность минераловатного слоя	100–120 кг/м³
Расчетная теплопроводность	0,042 Вт/(м·К)
Защитно-декоративный слой	Полиэстер либо полиуретан в матовом или глянцевом исполнении
Цветовое оформление	Оттенки по палитре RAL
Стальная основа	Сталь 08пс либо сопоставимый материал
Система соединения	Замок шип-паз Z-lock или закрытое угловое сопряжение
Масса изделия	От 18 кг/м²; значение меняется вместе с толщиной утеплителя
Показатели пожарной безопасности	Группа НГ, класс пожарной опасности К0
Допустимая температура эксплуатации	От −60 до +80 °C
Тип несущего основания	Металлическая либо железобетонная подсистема
Крепежные элементы	Саморезы с герметизирующей шайбой EPDM
Расстановка крепежа	По монтажной схеме; ориентировочный интервал составляет 300–500 мм
Материалы для уплотнения	Самоклеящаяся лента и совместимый нейтральный герметик
Размещение до установки	В упаковке на ровных опорах, с защитой от прямых осадков
Ограничения по монтажу	Не устанавливается в зоне контакта с грунтом без отдельной гидроизоляционной защиты

Подбор толщины для разных условий

Толщину минераловатного сердечника выбирают по температурному режиму помещений, требованиям к сопротивлению теплопередаче и конструкции основного фасада.

Толщина 100 мм

Исполнение для объектов с умеренными требованиями к теплоизоляции; наружную обшивку можно выполнить с матовым полиуретановым покрытием.

Перейти к товару →

Толщина 80 мм

Компактный вариант для технических помещений, внутренних сопряжений и участков, где не требуется увеличенный слой теплоизоляции.

Перейти к товару →

Толщина 200 мм

Увеличенный минераловатный сердечник применяют в отапливаемых зданиях и на объектах с повышенными требованиями к защите ограждающего контура.

Перейти к товару →

Что потребуется для монтажа

Совместимые крепежные и фасонные элементы помогают собрать угловой узел без открытых стыков и незащищенных кромок.

Саморезы для сэндвич-панелей

Длинные саморезы с уплотняющей шайбой фиксируют панель к каркасу и перекрывают отверстие от проникновения влаги.

Перейти к товару →

Фасонные элементы

Нащельники, отливы и планки примыкания закрывают монтажные зазоры и оформляют переходы между фасадными плоскостями.

Перейти к товару →

Поэлементная сборка

Раздельная укладка облицовки и утеплителя применяется при сложной геометрии, реконструкции и нестандартном шаге подсистемы.

Перейти к товару →

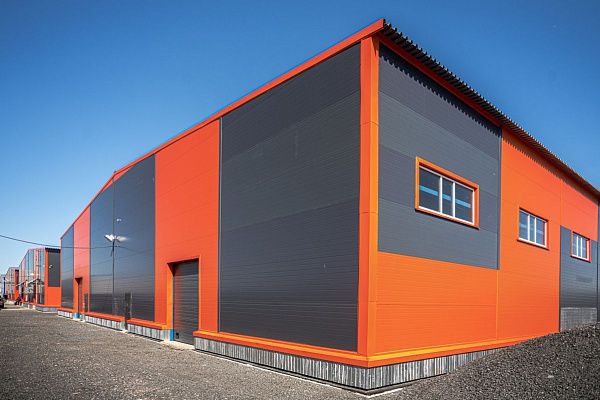

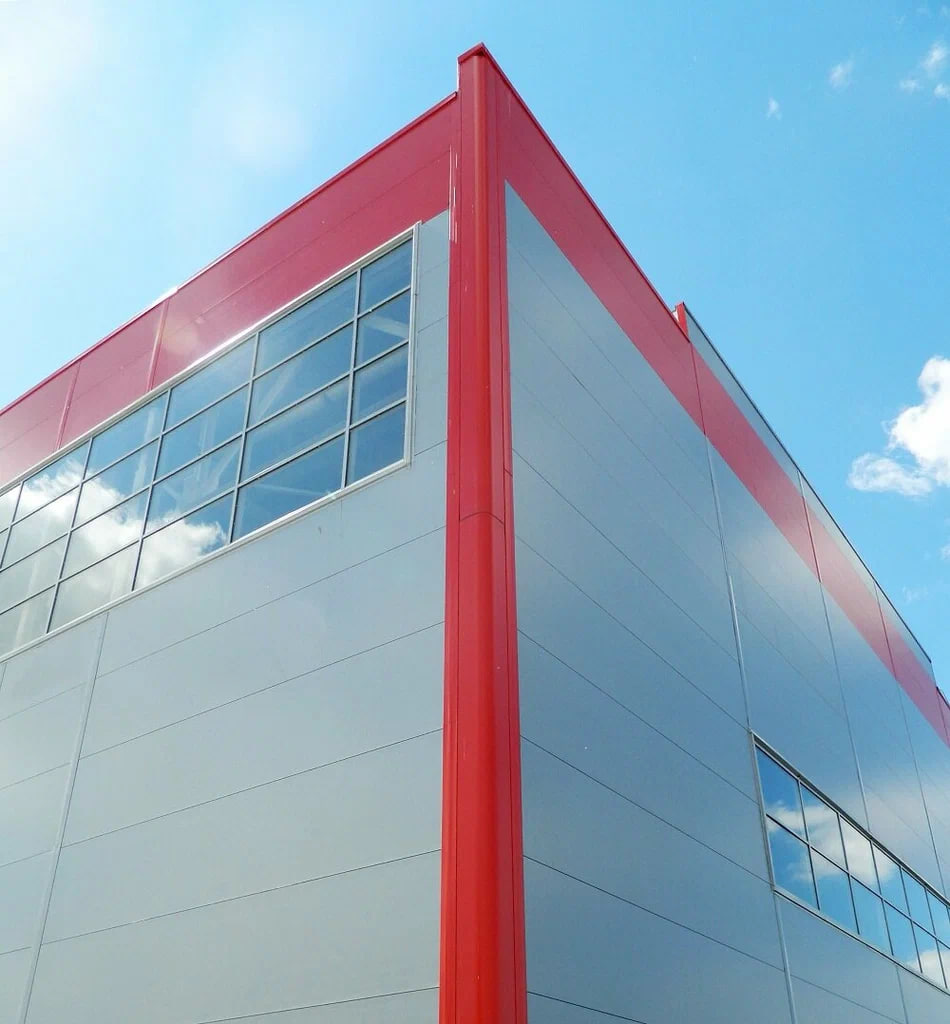

Монтаж углового элемента: последовательность и контроль

До подъема панели проверяют вертикальность и плоскость несущего каркаса. Элемент фиксируют к металлической либо железобетонной подсистеме, способной воспринять собственную массу детали и ветровое воздействие. Неровности основания устраняют заранее: попытка выровнять узел затяжкой саморезов приводит к деформации облицовки.

Длину самореза определяют с учетом толщины панели, конструкции опоры и требуемого захода резьбы. Шайба EPDM должна равномерно прилегать к металлу: чрезмерная затяжка сминает облицовку и повреждает уплотнитель, а слабая фиксация оставляет отверстие негерметичным.

Контактные поверхности очищают от пыли, после чего в соединение укладывают уплотнительную ленту. Открытые участки примыкания закрывают нейтральным герметиком, не разрушающим полимерный слой. Аналогичная герметизация требуется, когда на площадке устанавливается контейнер сборно-разборный: непрерывность теплоизоляции важна для любых сборных ограждающих конструкций.

Панель не заменяет колонну, стойку или другой несущий элемент каркаса. Ее также нельзя оставлять в постоянном контакте с грунтом и стоячей влагой. В цокольной зоне предусматривают гидроизоляцию, защитный экран и организованный отвод воды от основания.

Как определить подходящую комплектацию

Подбор начинают с толщины основного стенового контура: угловая деталь должна совпадать с соседними панелями по размеру, типу замка и профилированию облицовки. Затем согласуют длину, направление монтажа, цвет RAL и вид покрытия. Характеристики сердечника и стальных листов сверяют с проектной документацией.

Перед тем как купить вертикальную угловую сэндвич панель с минеральной ватой, подготовьте размеры угла и спецификацию смежных стеновых элементов. Выпуск по проектной длине уменьшает количество подрезок на площадке. Для временного или постоянного обозначения периметра может применяться сетка, которая не перекрывает обзор строительной зоны.

Опыт применения на объектах

Практические замечания заказчиков о геометрии деталей, монтаже и комплектации.

★★★★★

«Заказывали элементы толщиной 150 мм для складского фасада. Размеры совпали со стеновыми панелями, поэтому подрезать детали на месте не пришлось. После монтажа примыкание получилось плотным, продувания по углу не заметили.»

Алексей Громов

★★★★★

«Перед заказом уточнили количество саморезов и планок для примыканий. Панели пришли с ровной геометрией, защитная пленка снималась без следов. На объекте в СПб все углы собрали по подготовленной раскладке.»

Елена Власова

★★★★★

«Использовали угловые модули при облицовке производственного корпуса. Самое важное — заранее проверить каркас и не перетянуть крепеж. При правильной установке шов остается ровным, а доборные планки ложатся без зазоров.»

Игорь Соколов

Альтернативные панели и сборные системы

Другие типы ограждающих элементов для кровли, стен и нестандартных фасадных узлов.

Двухслойные сэндвич-панели

Комбинированные элементы для кровельных конструкций, где важны непрерывная изоляция и защищенная наружная поверхность.

Смотреть →

Нестандартные сэндвич-панели

Детали по проектной геометрии для ломаных фасадов, переходов, обрамлений и нестандартных сопряжений.

Смотреть →

Стеновые сэндвич-панели

Прямые трехслойные модули для наружных стен и перегородок с подбором толщины и типа теплоизоляционного сердечника.

Смотреть →

Итоговые рекомендации

Вертикальная угловая сэндвич панель с минеральной ватой позволяет собрать поворот фасада без разрыва утепляющего слоя и открытых торцов. Результат зависит от совместимости детали с основными панелями, точности каркаса и правильной герметизации. Для объекта в СПб комплектацию определяют по проекту, учитывая толщину ограждения, покрытие металла и схему крепления.
